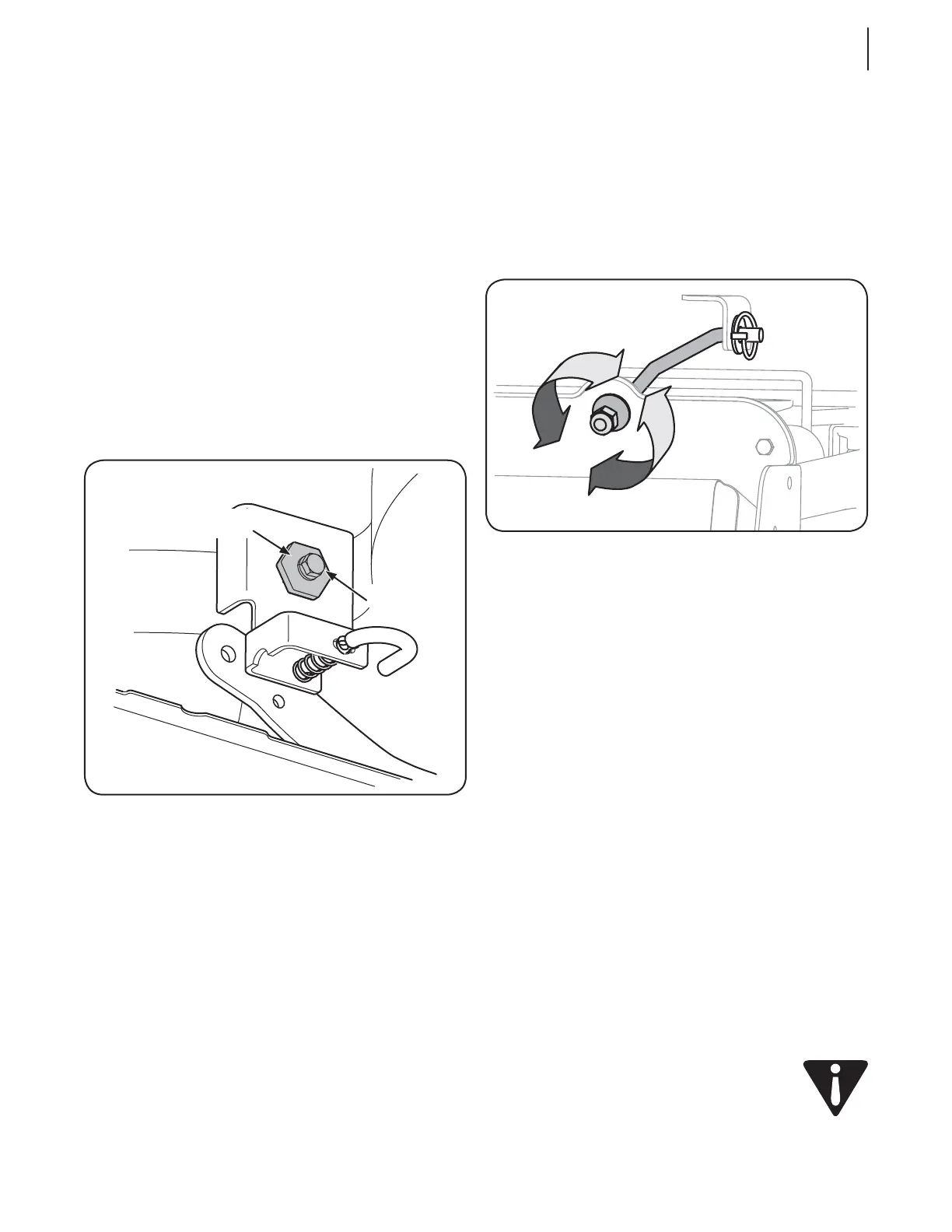

Figure 6-5
Boulon hex.
Dispositif de
réglage
Réglage latéral
Si le plateau de coupe paraît tondre de manière inégale, il faudra
peut-être effectuer un réglage latéral. Procédez comme suit :
1. Stationnez le tracteur sur une surface stable et plane
et positionnez la manette de relevage dans l’encoche
supérieure (la position la plus haute) et tournez les deux
lames pour qu’elles soient perpendiculaires au tracteur.
2. Mesurez la distance entre l’extérieur de la lame gauche et le
sol et l’extérieur de la lame droite et le sol. Les deux relevés
doivent être égaux. Sinon, passez au paragraphe suivant.
3. Desserrez, sans le retirer, le boulon hex. sur le crochet de
support gauche du plateau de coupe. Voir la Figure 6-5.
4. Utilisez une clé pour relever ou abaisser le côté gauche du
plateau de coupe en tournant la roulette de réglage. Voir la
Figure 6-5.
Le plateau de coupe est de niveau lorsque les deux relevés
effectués précédemment sont égaux. Resserrez le boulon hex.
sur le crochet de support gauche du plateau de coupe.
Réglages
AVERTISSEMENT! Arrêtez le moteur, enlevez la
clé d’allumage et serrez le frein de stationnement
avant de faire des réglages. Protégez vos mains en
utilisant des gants épais en manipulant les lames.
REMARQUE: Vérifiez la pression des pneus du tracteur avant de
régler le plateau de coupe. Consultez la partie Pneus à le chapitre
« Service » dans cette notice d’utilisation.
Réglage de l’avant à l’arrière
L’avant du plateau de coupe est soutenu par une barre de
stabilisation réglable permettant d’ajuster le plateau d’avant à
l’arrière. L’avant du plateau de coupe doit se trouver entre 1/4 et
3/8es de po plus bas que l’arrière. Réglez selon le besoin comme
suit:
1. Stationnez le tracteur sur une surface stable et plane et
positionnez la manette de relevage du plateau de coupe
dans l’encoche supérieure.
2. Tournez la lame la plus proche de la goulotte d’éjection
pour qu’elle soit parallèle au tracteur.
3. Mesurez la distance de l’extrémité avant de la lame au
sol et l’extrémité arrière de la lame au sol. Le premier
relevé doit mesurer de 1/4 à 3/8es de po de moins que le
deuxième.
Déterminez la distance approximative nécessaire pour un bon
ajustement, puis passez à l’étape suivante si besoin est.
1. Repérez l’écrou sur l’avant du support de stabilisation. Voir
la Fig. 6-4.
2. Serrez le contre-écrou pour relever l’avant du plateau de
coupe.
3. Desserrez le contre-écrou pour abaisser l’avant du plateau
de coupe.
Figure 6-4
22 SECTION 6 — ENTRETIEN & RÉGLAGES
