Cub Cadet LTX 1146

Réglage latéral
Si le plateau de coupe paraît tondre de manière inégale, il faudra
peut-être effectuer un réglage latéral. Procédez comme suit :
Stationnez le tracteur sur une surface stable et plane 1.
et positionnez la manette de relevage dans l’encoche
supérieure (la position la plus haute) et tournez les deux
lames pour qu’elles soient perpendiculaires au tracteur.
Mesurez la distance entre l’extérieur de la lame gauche et le 2.
sol et l’extérieur de la lame droite et le sol. Les deux relevés
doivent être égaux. Sinon, passez au paragraphe suivant.
Desserrez, sans le retirer, le boulon hex. sur le crochet de 3.
support gauche du plateau de coupe. Voir la Figure 6-6.
Utilisez une clé pour relever ou abaisser le côté gauche du 4.
plateau de coupe en tournant la roulette de réglage. Voir la
Figure 6-6.
Le plateau de coupe est de niveau lorsque les deux relevés
effectués précédemment sont égaux. Resserrez le boulon hex.
sur le crochet de support gauche du plateau de coupe.
Réglages
AVERTISSEMENT! Arrêtez le moteur, enlevez la
clé d’allumage et serrez le frein de stationnement
avant de faire des réglages. Protégez vos mains en
utilisant des gants épais en manipulant les lames.
REMARQUE: Vérifiez la pression des pneus du tracteur avant de
régler le plateau de coupe. Consultez la partie Pneus à le chapitre
« Service » dans cette notice d’utilisation.
Réglage de l’avant à l’arrière
L’avant du plateau de coupe est soutenu par une barre de
stabilisation réglable permettant d’ajuster le plateau d’avant à
l’arrière. L’avant du plateau de coupe doit se trouver entre 1/4 et
3/8es de po plus bas que l’arrière. Réglez selon le besoin comme
suit:
Stationnez le tracteur sur une surface stable et plane et 1.
positionnez la manette de relevage du plateau de coupe
dans l’encoche supérieure.
Tournez la lame la plus proche de la goulotte d’éjection pour 2.
qu’elle soit parallèle au tracteur.
Mesurez la distance de l’extrémité avant de la lame au sol et 3.
l’extrémité arrière de la lame au sol. Le premier relevé doit
mesurer de 1/4 à 3/8es de po de moins que le deuxième.
Déterminez la distance approximative nécessaire pour un bon
ajustement, puis passez à l’étape suivante si besoin est.
Desserrez le contre-écrou à six pans qui se trouve sur la 1.
tige de suspension du plateau de coupe et éloignez-la de
l’écrou à six pans interne. Voir la Figure 6-5.
Serrez l’écrou à six pans interne avant contre le support à 2.
tringle avant pour relever l’avant du plateau de coupe.
Desserrez l’écrou à six pans pour abaisser l’avant du plateau 3.
de coupe. Voir la Figure 6-5.
Resserrez les deux contre-écrous contre l’écrou à six pans 4.
interne quand le réglage voulu est obtenu.

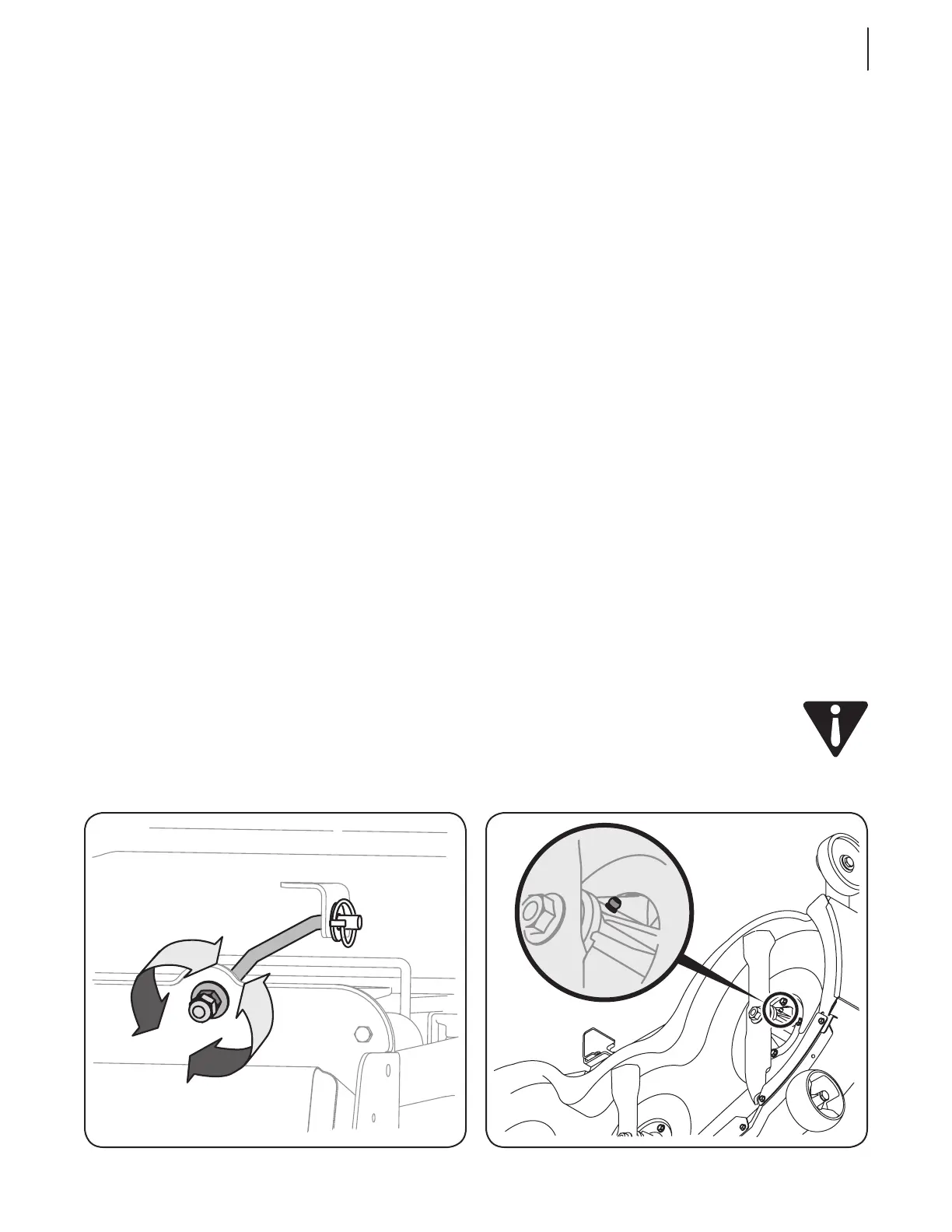

Figure 6-5
Figure 6-4
22 SE C T I O N 6 — ENTrETIEN & régLAgES
