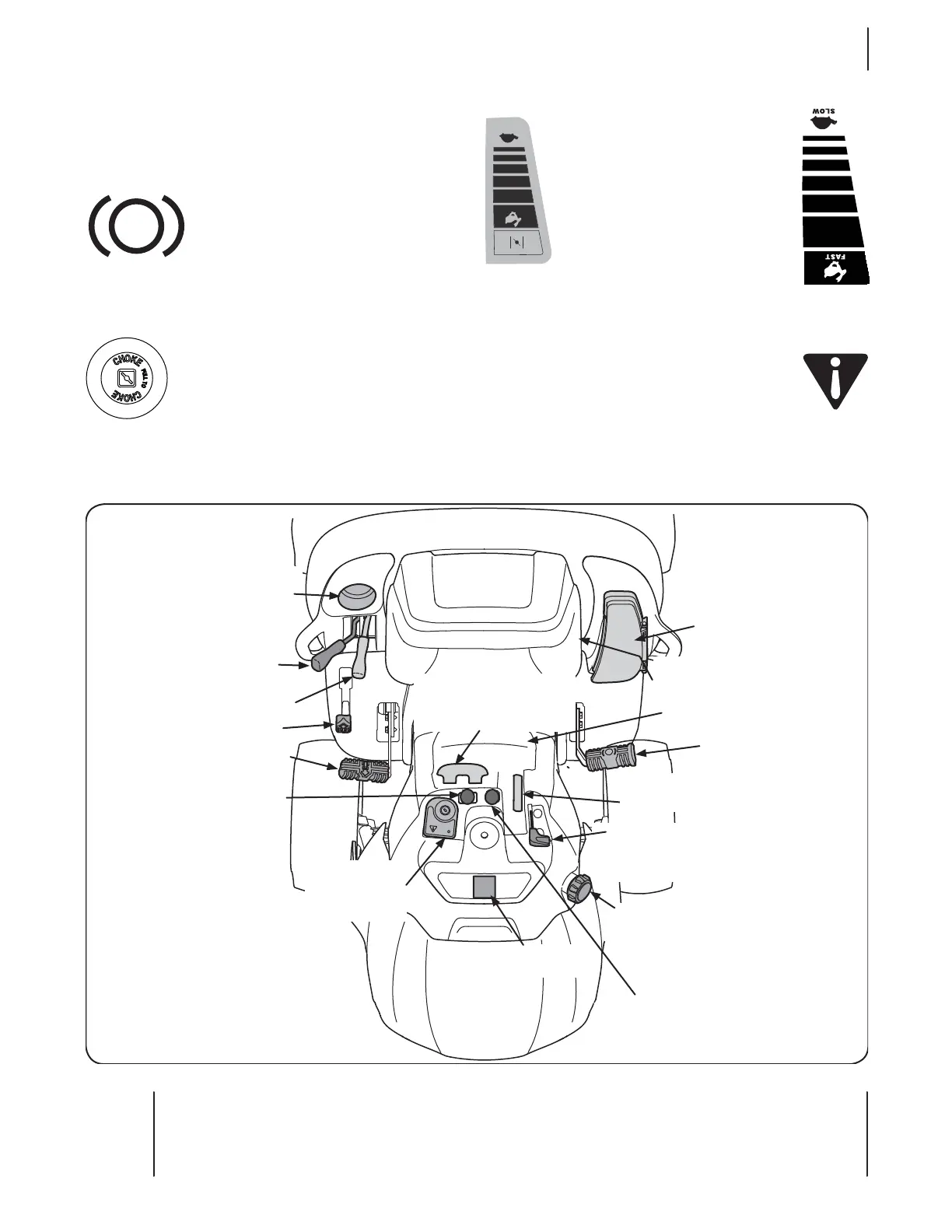

Figure 4-1Figure 4-1
Système de
contrôle
Pédale de
frein
Pédale d’accélérateur
Manette de relevage du
plateau de coupe
Porte-
boisson
Capuchon
d’essence
Manette de commande
de l’obturateur/
volant de départ
Module du
commutateur
d’allumage
Bouton du
frein de stationnement/
régulateur de vitesse
Manette de réglage
du siège
Manette de la prise
de force (en option)
Pédale de marche arrière
Casier de
rangement
Indicateur du niveau
du carburant
Filet (en option)
Bouton de la prise
de force (en option)
Manette du
volant de départ
(en option)
Les commandes et caractéristiques du tracteur de pelouse sont
représentées à la Figure 4-1 et sont expliquées dans les pages
suivantes.
AVERTISSEMENT : Veuillez lire et suivre toutes
les consignes de sécurité et instructions, y compris
le chapitre Fonctionnement au complet, qui
figurent dans cette notice d’utilisation, avant
d’essayer d’utiliser la machine. Le non respect de ces
consignes de sécurité et instructions peut causer
des blessures corporelles graves.
Manette de commande de
l’obturateur
Elle se trouve sur la gauche du
tableau de bord du tracteur et sert
à régler le régime du moteur et,
sur certains modèles, le volet de
départ. L’obturateur maintient le
régime du moteur selon le réglage
choisi.
SLOW
FAST
IMPORTANT: Assurez-vous que la manette de commande
de l’obturateur se trouve à la position RAPIDE (lapin) si vous
conduisez le tracteur avec le plateau de coupe embrayé.
Manette du volet de départ (le cas échéant)
Sur certains modèles, le fait de déplacer la manette
de l’obturateur à fond vers l’avant enclenche la
manette du bolet de départ. Sur tous les autres
modèles, la manette du volet de départ se trouve
sur le tableau de bord et elle est actionnée en tirant sur le bouton.
La manette du volet de départ ferme la plaque sur le carburateur
et facilite le démarrage du moteur.
Pédale de frein
La pédale de frein se trouve à l’avant à gauche
du tracteur à côté du marchepied. Elle est
utilisée pour arrêter rapidement le tracteur et
pour serrer le frein de stationnement.
REMARQUE: La pédale de frein doit être complètement
enfoncée pour actionner le système de sécurité à la mise en
marche du tracteur.
Commandes et caractéristiques
4
12
