Changement de la courroie de transmission
Certaines pièces doivent être retirées et des outils
spéciaux (clé pneumatique) doivent être utilisés
pour remplacer les courroies de transmission du
tracteur. Adressez-vous à une station technique
agréée pour faire remplacer les courroies de
transmission.
Changement de la courroie du plateau de coupe
AVERTISSEMENT ! Arrêtez le moteur, enlevez
la clé de contact, débranchez le fil de la bougie
pour empêcher tout démarrage non intentionnel
avant de démonter les lames pour les aiguiser ou
les remplacer. Portez toujours des gants épais ou
utilisez un chiffon pour manipuler les lames.
AVERTISSEMENT Les courroies trapézoïdales
installées sur le tracteur sont conçues pour un
embrayage et un débrayage sans danger. L’emploi
d’une courroie de remplacement (sans l’étiquette
d’équipement d’origine) peut s’avérer dangereux
si cette courroie ne se débraye pas complètement.
N’utilisez que des courroies homologuées par
l’usine.
Toutes les courroies du tracteur s’usent et doivent être
remplacées à tout signe de fendillement, de déchirement ou de
pourriture. Procédez comme suit pour changer ou remplacer les
courroies du plateau de coupe :

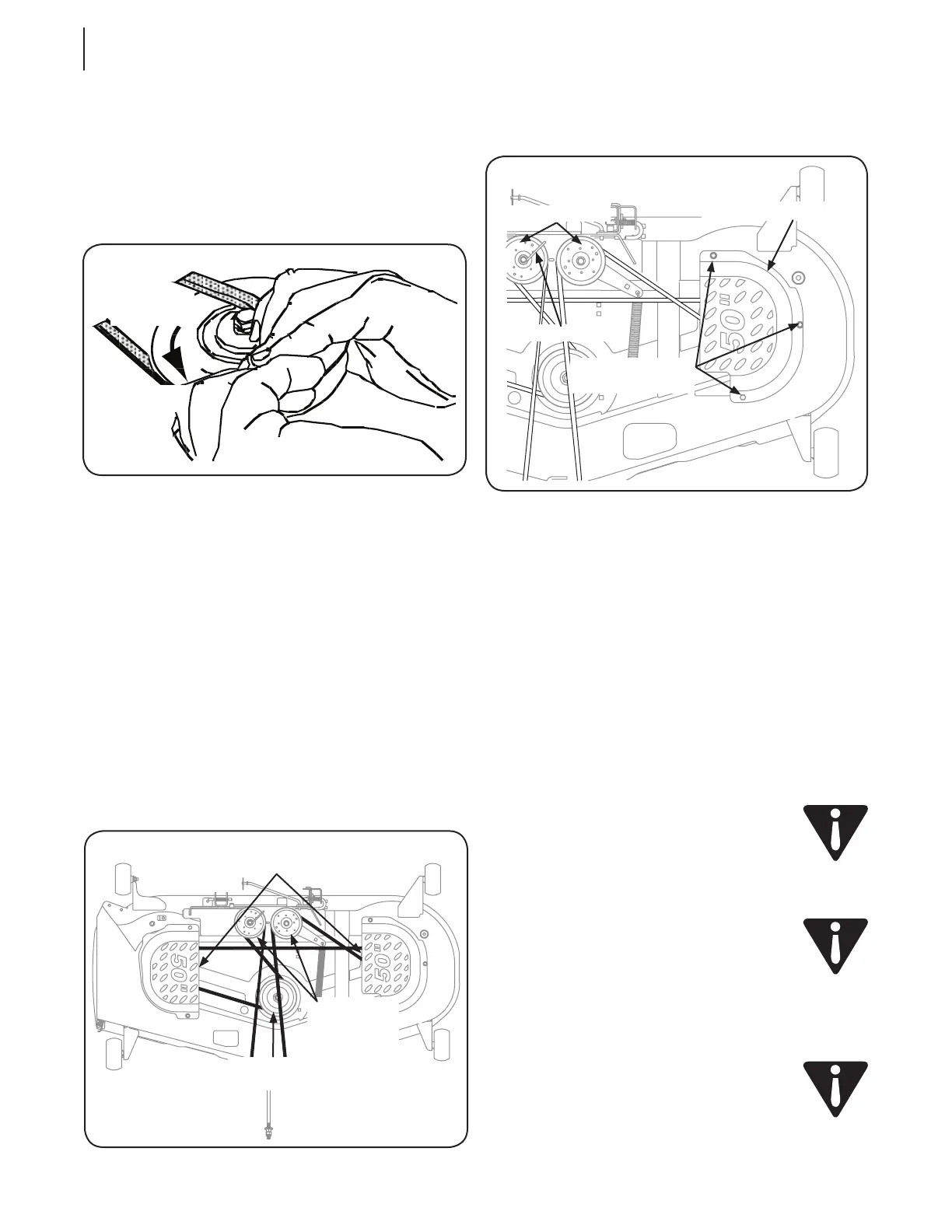

Démontez le plateau de coupe en suivant les instructions 1.
fournies précédemment.
Retirez les couvre-courroies en enlevant les vis auto-2.
taraudeuses qui les maintiennent sur le plateau de coupe.
Voir la Fig. 7-8.
Desserrez, mais n’enlevez pas la tige de garde de la courroie 3.
sur la poulie située près de l’arrière du plateau de coupe.
Voir la Figure 7-8.
Dégagez la courroie du plateau de coupe de toutes les 4.
poulies, y compris des poulies de tension du plateau de
coupe.
Pour installer la courroie neuve, commencez par la placer 5.
sur les deux poulies à fusée extérieures, puis sur la poulie à
fusée intérieure, comme à la Figure 7-9.
Faites ensuite passer la courroie sur les deux poulies de 6.
tension du plateau de coupe, comme à la Figure 7-9.
Reserrez la tige garde de la courroie desserrée 7.
précédement.
IMPORTANT: Mise en garde : Défaut de réinstaller la tige de
garde de la courroie peut entraîner de graves dommages au
système d’embrayage de la P.D.F. du tracteur.
Remettez les couvre-courroies retirés plus tôt. 8.
Installez le plateau de coupe en vous assurant que la 9.
courroie est bien acheminée autour des courroies selon les
instructions.
Tirez sur le côté droit de la courroie et placez le côté étroit 10.
en V sur la courroie de la prise de force. Voir la Figure 7-10.
Tenez bien la courroie et la poulie et faites tourner la poulie 11.
vers la gauche (Voir la Figure 7-10). Continuez jusqu’à ce
que la courroie soit bien assise dans la poulie de la prise de
force.
Couvre-courroies
Vis
autotaraudeuses
Tige
Poulie tendeur
Poulies à fusée
extérieures
Avant poulie
à fusée
Poulies de
tension du
plateau de
coupe
Figure 7-9
Courroie
Tourner la
poulie
Figure 7-10
Figure 7-8
27Se c t i o n 7 — Se r v i c e
