31
- Mettez le plateau de coupe de niveau en
utilisant une clé pour tourner la roue de réglage
(qui se trouve juste derrière la vis à chapeau
hex. que vous venez de desserrer) vers la
droite pour abaisser le côté droit du plateau de
coupe ou vers la gauche pour le relever.

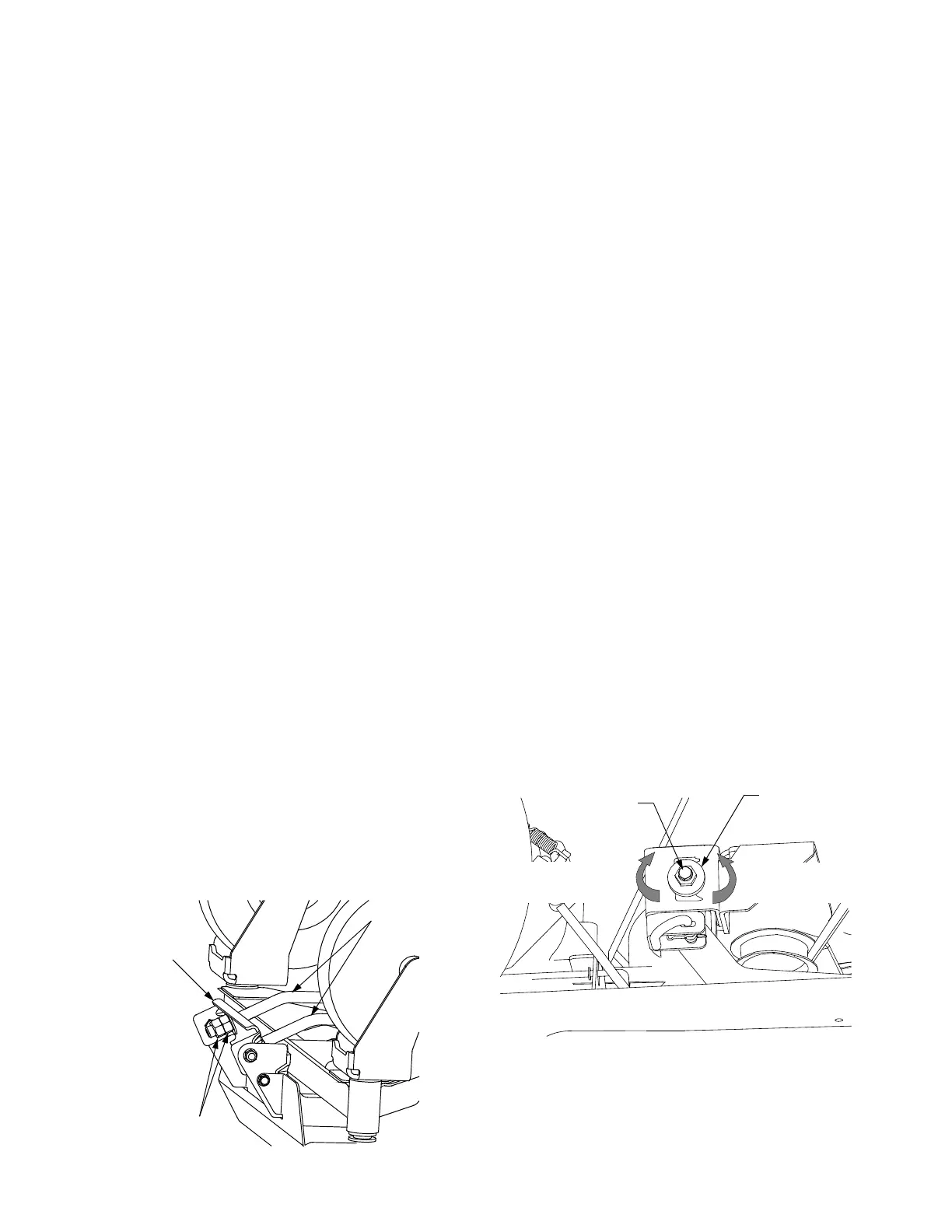

Figure 31
- Le plateau de coupe est de niveau quand la
distance entre les deux extrémités des lames
est égale de chaque côté.
- Resserrez la vis à chapeau hex. sur le support
d’accrochage droit du plateau de coupe quand
le réglage est satisfaisant.
Mise à niveau d’avant en arrière
L’avant du plateau de coupe doit se trouver entre 1/8
et ¼ de po plus bas que l’arrière. Ajustez comme
suit :
• Relevez le plateau de coupe, faites tourner les
lames pour qu’elles soient parallèles au châssis
du tracteur.
• Si la mise à niveau latérale est correcte, il suffira
de mesurer la distance à la lame droite pour
déterminer si l’inclinaison d’avant en arrière du
plateau de coupe est correcte.
• Mesurez la distance entre l’extrémité avant de la
lame et le sol et la distance entre l’extrémité
arrière et le sol. La distance avant doit être entre
1/8 et ¼ de po inférieure à la distance à l’arrière.
Dans le cas contraire, procédez comme suit :
• À l’avant du tracteur, desserrez les écrous
extérieurs sur la tige d’accrochage avant et
tournez-les dans la direction opposée aux écrous
intérieurs. Voir la Figure 32.
• Si l’avant du plateau de coupe est trop bas,
tournez les écrous à six pans intérieurs vers la
droite contre le support d’accrochage pour
raccourcir la tige d’accrochage avant et relever
l’avant du plateau de coupe.
• Si l’avant du plateau de coupe est trop haut,
tournez les écrous à six pans vers la gauche pour
allonger la tige d’accrochage avant et abaisser
l’avant du plateau de coupe.
•
Figure 32
IMPORTANT : La tige d’accrochage avant doit se
trouver sur l’avant des fentes dans le support
d’accrochage avant. Si un côté de la tige ne se
trouve pas en avant des fentes, tournez l’écrou à
six pans intérieur de ce côté jusqu’à ce que la tige
touche l’avant de la fente. Mesurez à nouveau et
effectuez l’ajustement nécessaire.
• Quand l’inclinaison est satisfaisante, serrez les
écrous à six pans intérieurs avec une clé et
serrez les écrous à six pans extérieurs contre les
écrous à six pans intérieurs pour les bloquer à la
position voulue.
RÉGLAGE DES ROUES DE GUIDAGE
• Il est possible de régler la hauteur de coupe du
plateau de coupe à six hauteurs différentes en
utilisant la manette de réglage. Les hauteurs
varient de 1 ½ po à 4 po. La position des roues
de guidage doit se trouver entre ¼ et ½ po
environ du sol quand le plateau est réglé à la
position de coupe désirée.
AVERTISSEMENT : Éloignez vos pieds et mains
de l’ouverture de la goulotte d’éjection sur le
plateau de coupe.
REMARQUE : Les roues de guidage n’arrachent pas
l’herbe et ne sont pas conçues pour supporter le
poids du plateau de coupe.
plateau de coupe
Pour abaisser le
côté droit du
Roue dentée
d’ajustement
Pour abaisser le
côté droit du
plateau de coupe
Vis à
chapeau hex.
Support
d’accrochage
Écrou à six pans
avant
Tige
d’accrochage
avant
