CHAPITRE 5: PLATEAU DE COUPE
Ce chapitre explique comment démonter, installer,
ajuster et entretenir les plateaux de coupe des de 42
po (ZT42) et de 50 po (ZT50).
DÉMONTAGE DU PLATEAU DE COUPE
Procédez comme suit :
1. Placez le tracteur sur une surface plane,
débrayez la prise de force, arrêtez le moteur et
serrez le frein de stationnement.
2. Positionnez les roues de guidage du plateau de
coupe à la position la plus haute (plateau de
coupe à la plus basse position).
3. Démontez la courroie trapézoïdale de la poulie
de la prise de force, qui se trouve sur le fond du
moteur. Vous pouvez procéder de deux façons
différentes.
Relâchement de la tension de la courroie avec la
poulie de tension
• Utilisez la manette de relevage du plateau de
coupe pour relever celui-ci à la position la plus
haute qui procure la position la plus horizontale
de la courroie entre les poulies de tension du
plateau de coupe et la poulie de la prise de force
à la base du moteur.
• Du milieu du tracteur, faites pivoter le support de
la poulie de tension et la poulie de tension mobile
vers l’arrière pour l’éloigner suffisamment de
l’arrière de la courroie trapézoïdale et pouvoir
ainsi dégager la courroie de la poulie de tension.

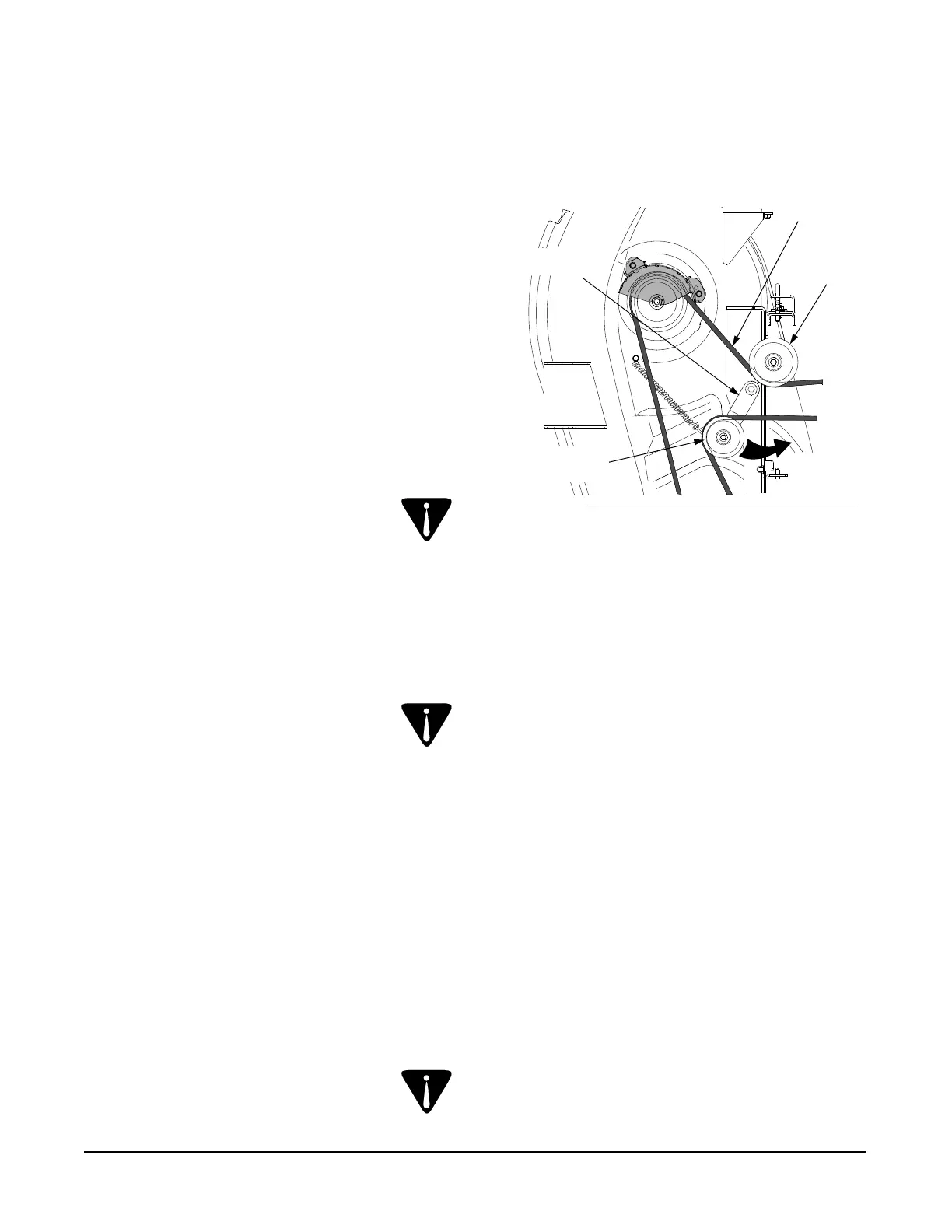

Voir la Figure 27.
Figure 27
AVERTISSEMENT : Le silencieux à
l’arrière du tracteur peut être très chaud
et causer des brûlures graves. Faites très
attention en travaillant près du
silencieux ou attendez que le silencieux
ait complètement refroidi avant de
démonter la courroie.
• De l’arrière et par le dessous du tracteur,
dégagez la courroie de la poulie de la prise de
force sur la base du moteur.
Dégagement de la courroie de la poulie de la prise
de force
• Utilisez la manette de relevage du plateau de
coupe pour relever celui-ci à la position la plus
haute qui procure la position la plus horizontale
de la courroie entre les poulies de tension du
plateau de coupe et la poulie de la prise de force
à la base du moteur.
AVERTISSEMENT : Le silencieux à
l’arrière du tracteur peut être très chaud
et causer des brûlures graves. Faites très
attention en travaillant près du
silencieux ou attendez que le silencieux
ait complètement refroidi avant de
démonter la courroie.
• Placez-vous derrière le tracteur face à l’avant et
prenez la courroie, sous le tracteur, à l’avant de
la poulie de la prise de force.
AVERTISSEMENT : Faites très attention
de ne pas vous pincer les doigts en
dégageant la courroie de la poulie de la
prise de force.
• Abaissez le côté gauche de la courroie vers
l’arrière tout en tournant manuellement la poulie
de la prise de force vers la droite jusqu’à ce que
la courroie sorte de la gorge inférieure de la
poulie. REMARQUE : Si vous tirez sur le côté
droit de la courroie, la poulie va tourner vers la
gauche.
• Tenez la courroie et continuez à tourner la poulie
de la prise de force jusqu’à ce que la courroie
soit complètement dégagée de la poulie.
4. Abaissez le plateau de coupe au sol avec la
manette de relevage du plateau.
• Localisez les goupilles de soutien de droite et de
gauche du plateau de coupe de chaque côté du
plateau de coupe. Sortez les goupilles et
bloquez-les à la position non engagée pour
dégager les bras de relevage droit et gauche du
plateau de coupe. Voir la Figure 28.
Tirez la poulie de
tension vers
l’arrière.
PLATEAU DE COUPE DE 42 POUCES
Poulie de
tension fixe
Courroie
Support de la
Poulie de
tension mobile
Tirez la poulie
de tension
vers l’arrière
poulie de tension
trapézoïdale
