13 . montAgehinWeise
9.— Mont agehinweise

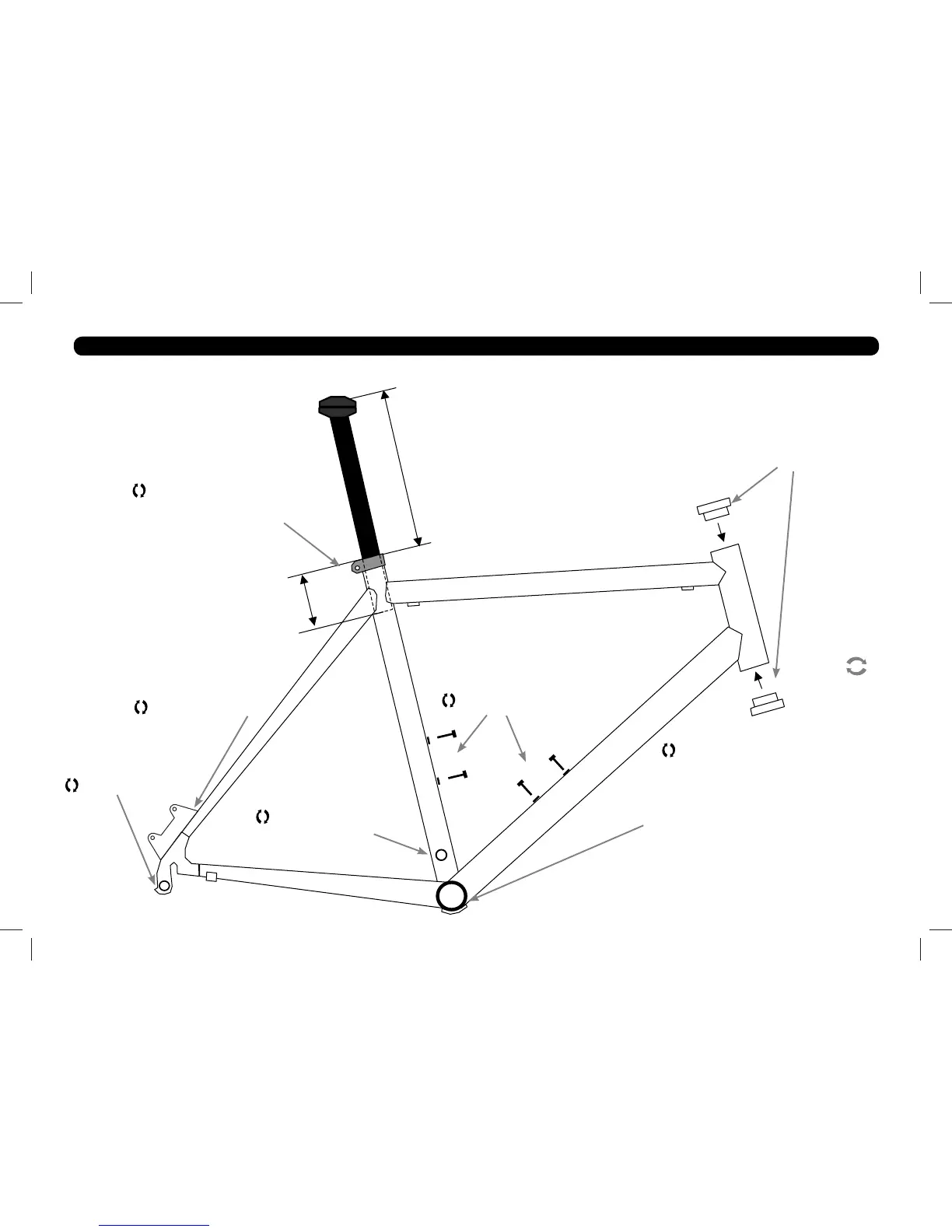

9.1.—MTB Rahmen
Max. 6 Nm | Min. 5Nm
Nur mitgeliefe rte Or iginal-Sattel-
klemmschelle verwenden!
= Anzugsmoment
Max. 4 Nm | Min. 3Nm
E-Type Umwerfer
Befestigungsschraub e
Schaltwerkbefestigung
Max. 8 Nm | Min. 6Nm
Max. 50Nm zulässig
(Herstellerangaben beachten!)
Bei Rahmen mit Tretlagergewinde nur
Innenlager vom Typ „BSA“ verwenden,
Gewinde gut fetten. Bei Rahmen mit
„Pressfit“ Tretlageraufnahme bitte ent-
sprechende Inn enlager verwenden.
Geeignetes Werkzeug zum Innenlager-
einbau verwenden.
Flaschenhalterbefe stigung
Nur Schraub en M5 verwenden
Max. 5 Nm | Min. 4Nm
Steuersatz integriert/semiintegriert
Geeignetes Werkzeug verwenden
Es darf kein Fe tt zum Einpressen
verwendet werden!
Sattelstützüberstand:
Angabe au f Stüt ze beachten
Es darf kein Fe tt zum Einbau der
Sattelstütze verwendet werden!
Stattdessen spezielle Montagepaste,
z.B. von Dynamix oder Syntace.
Mindesteinstecktiefe
der Sattelstüt ze: 100mm
Bremssattelbefestigung
Max. 8 Nm | Min. 7Nm
