14 . montAgehinWeise

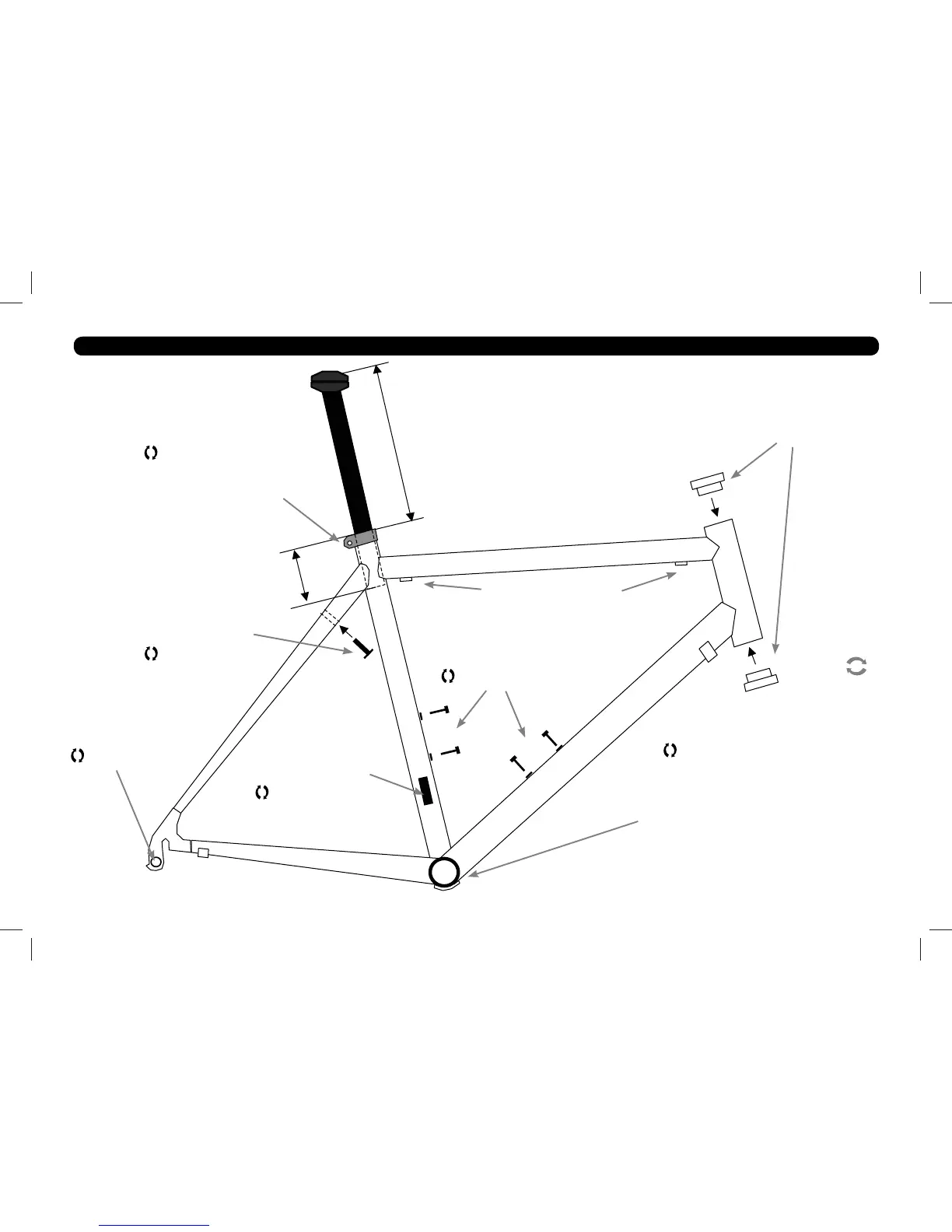

9.2.—Rennrad Rahmen
Max. 6 Nm | Min. 5Nm
Nur mitgeliefe rte Or iginal-
Sattelklemmschelle verwenden!
Bremsenbefestigung
Max. 8 Nm | Min. 7Nm
Max. 5 Nm | Min. 4Nm
(stufenweise)
Anlötsockel bzw.
Umwerferklemmschelle
Schaltwerkbefestigung
Max. 8 Nm | Min. 7Nm
Flaschenhalterbefe stigung
Nur Schraub en M5 verwenden
Zugführung Max. 1,5 Nm
Max. 5 Nm | Min. 4Nm
Steuersatz integriert/semiintegriert
Geeignetes Werkzeug verwenden
Es darf kein Fe tt zum Einpressen
verwendet werden!
Sattelstützüberstand:
Angabe au f Stüt ze beachten
Es darf kein Fe tt zum Einbau der
Sattelstütze verwendet werden!
Stattdessen spezielle Montagepaste,
z.B. von Dynamix oder Syntac e.
Mindesteinstecktiefe der
Sattelstütze: 90mm
= Anzugsmoment
Max. 50Nm zulässig
(Herstellerangaben beachten!)
Bei Rahmen mit Tretlagergewinde nur
Innenlager vom Typ „BSA“ verwenden,
Gewinde gut fetten. Bei Rahmen mit
„Pressfit“ Tretlageraufnahme bitte ent-
sprechende Inn enlager verwenden.
Geeignetes Werkzeug zum Innenlagerein-
bau verwenden.
