Installation d’une SV130 SV150 - Français
MONTAGE DE LA HOTTE EXTÉRIEURE

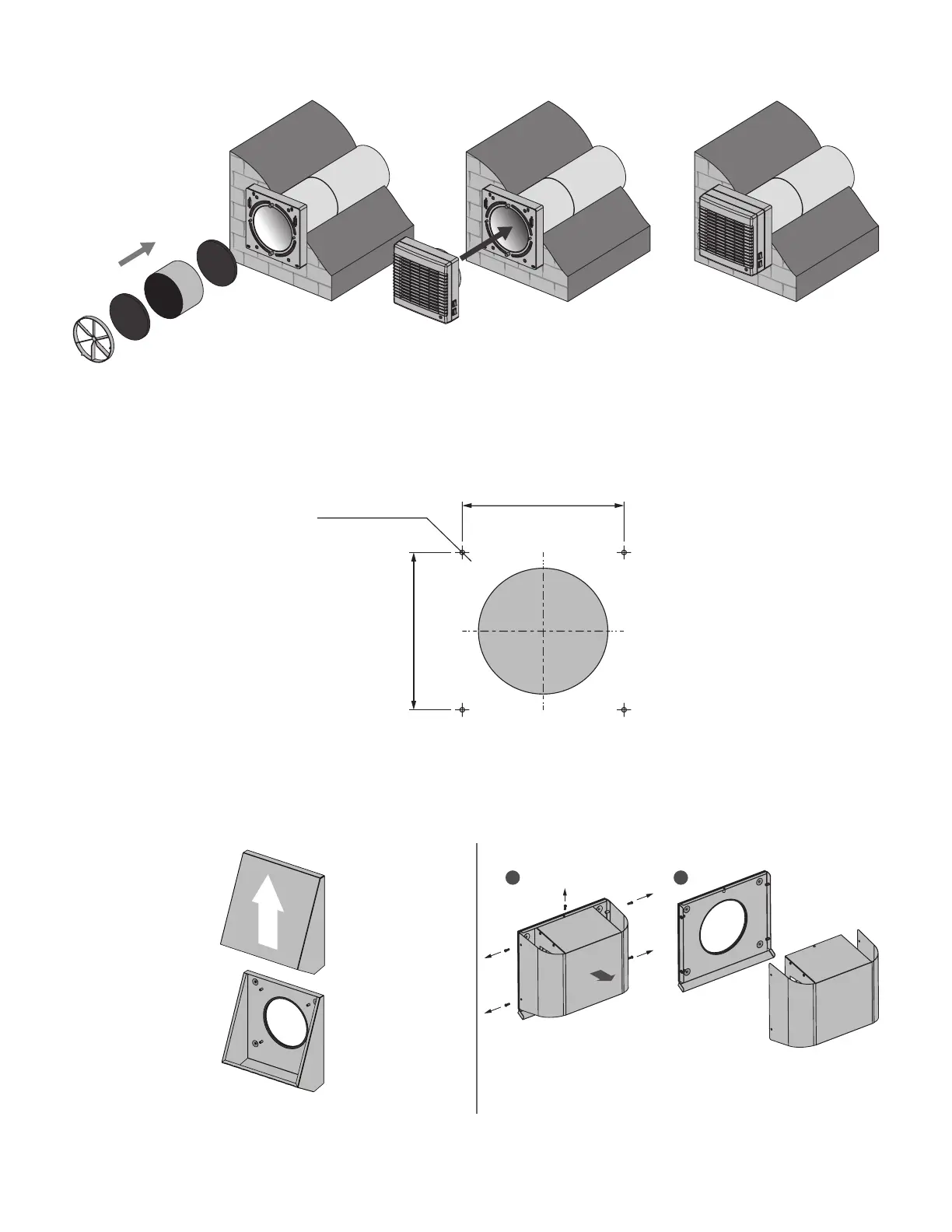

4. Installez consécutivement le ltre, le régénérateur en céramique, le second ltre et la bague d’écartement. Fixez ensuite l’unité de ventilation sur le
patron.
Filter
Ceramic regenerator
Ventilation unit
Filter
1. Marquez l’endroit où seront percés les trous de xation pour la hotte extérieure et percez les trous pour les goupilles. Pour simplier le marquage,
utilisez la partie arrière de la hotte de ventilation.
200 mm
(7 7/8")
Ø6 mm (1/4")
4 holes
220 mm
(8 11/16")
2. Insérez les goupilles fournies dans l’ensemble à la livraison dans les trous.
3. Désassemblez les morceaux de la hotte de ventilation extérieure pour permettre un accès aux trous de xation
Retirez la partie frontale de la hotte de ventilation extérieure.
Retirez les cinq vis puis enlevez la partie frontale de la hotte de
ventilation.
Filtre
Régénérateur en céramique
Filtre
Bague de mise au point
Unité de ventilation
1 2
