D-Link DCS-5222L Quick Installation Guide



中
文

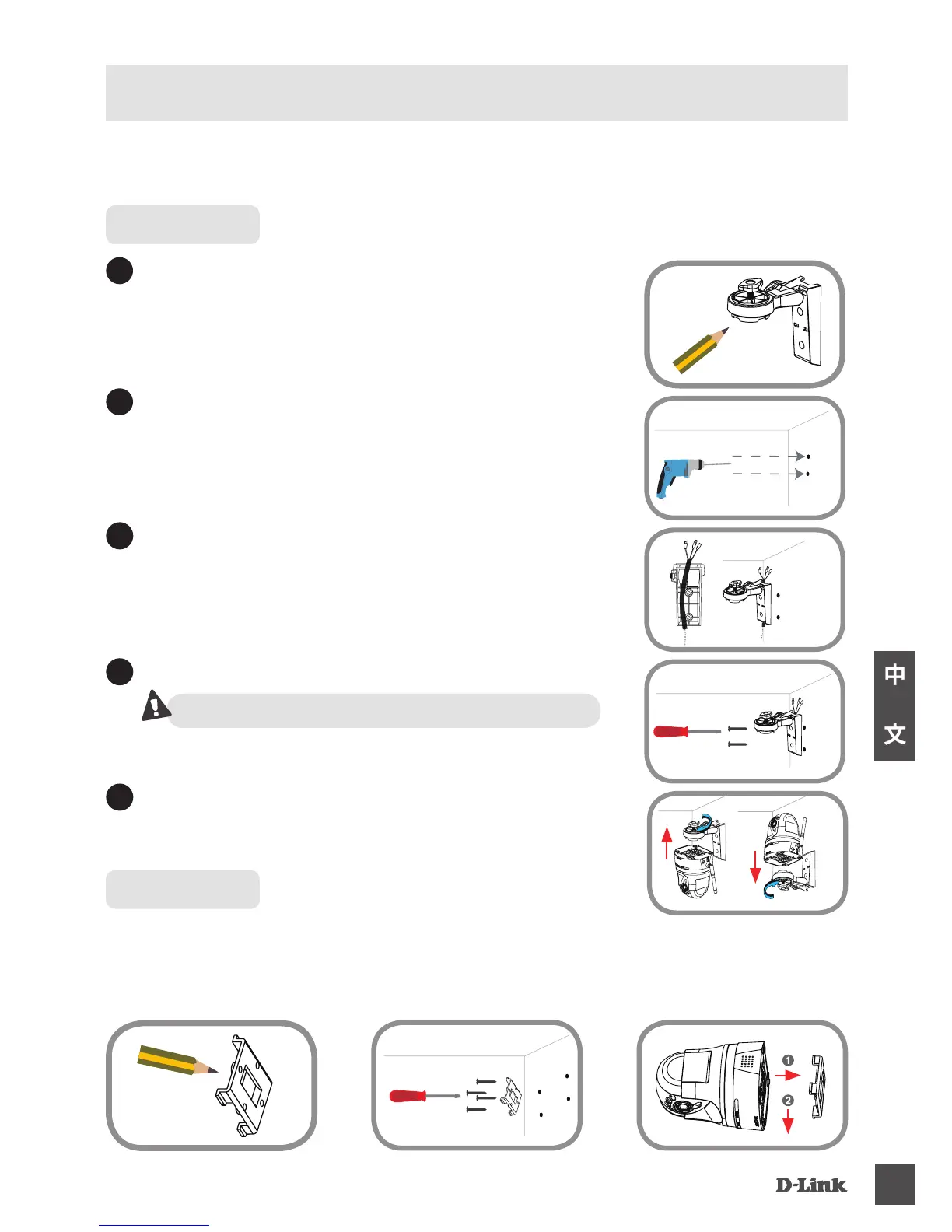

崁入式壁架
壁掛安裝
請將臂架的壁座貼放到您想要的位置，用鉛筆在
螺絲孔位處做記號。請確認臂架的方向，且預留
足夠的空間給攝影機和線材連接。備註：此臂架
可依您的需求以不同的位置和方向安裝。
請將壁掛底座貼放到您想要的位置，用鉛筆在螺絲孔位處做記號，且預留足
夠的空間給攝影機和線材連接。再依牆面的材質以適當的工具在記號的位置
鑽孔並放入壁虎，之後鎖上底座，最後將攝影機底座的凹槽對準底座掛上。
請用螺絲將臂架鎖上，並輕拉以確認已固定。
請將攝影機底座的凹槽對準支架底座放上，最後
用螺栓將攝影機鎖緊，並調整攝影機的角度。
請將需要連接的線材放置在臂架的線槽內，之後
將臂架的壁座孔位對準剛鑽孔的位置。
若您要將攝影機安裝在牆壁或天花板上，請參考以下說明。建議您在做完
所有設定並確定可連通網路之後再做此動作，以避免再次拆裝的麻煩。
請不要將螺絲鎖太緊以避免造成底座破裂
請依牆面的材質以適當的工具在您做記號的位置
鑽孔。若為水泥牆壁時，請用0.6公分的鑽頭鑽兩
個約0.25公分深的孔，然後放入壁虎。
4
5
3
1
2
活動式臂架

D-Link DCS-5222L Specifications

Camera Specifications

pan range	-170° to 170°
tilt range	-25° to 90°
digital zoom	10x

Power

power input	12 V/1.25 A, 50/60 Hz
power consumption	10.5 watts maximum
aperture	F1.9

Operating Environment

operation temperature	32 to 104 ºF (0 to 40 ºC)
storage temperature	-4 to 158 ºF (-20 to 70 ºC)
humidity	20% to 80% non-condensing

Video Specifications

video resolutions	1280 x 720, 640 x 352
video compression	H.264/MJPEG

Dimensions and Weight

dimensions	4.46 x 4.46 x 4.92 inches (114 x 114 x 125 mm)
weight	1.19 lb (540 grams)
field of view (H)	45.7°
