DSR-500/1000 Parámetros de interfaz
predeterminados
LED
LED
Color Estado Descripción
Alimentación
/ Estado
Verde/
Naranja
Naranja
continuo
Dispositivo durante el
proceso de encendido
Verde continuo Encendido nalizado
Naranja
parpadeante
El dispositivo se ha
bloqueado y está en modo
de recuperación
Verde
parpadeante
Error en el sistema como,
por ejemplo, al fallar
las actualizaciones de
rmware.
Luz apagada El dispositivo está
apagado
USB Verde Verde continuo La conexión es buena
Verde
parpadeante
Existe actividad en este
puerto
Luz apagada No existe conexión
Estado de
transmisión/
recepción
Verde Luz apagada No existe conexión.
Verde continuo Existe conexión.
Verde
parpadeante
El puerto está enviando o
recibiendo datos.
Velocidad
de la
CONEXIÓN
Verde/
Naranja
Luz apagada El puerto funciona a 10Mbps.
Verde continuo El puerto funciona a
100 Mbps
Naranja
continuo
El puerto funciona a
1.000 Mbps
Instalación del equipo
Tabla 2. Descripciones del LED de estado del
dispositivo
Instalación y conexión
Este capítulo describe cómo instalar un dispositivo
DSR-500/1000 en un estante de equipos estándar
de 19 pulgadas y cómo conectar los cables y la
alimentación al dispositivo.
Antes de empezar
Respete las precauciones siguientes para ayudar
a evitar paradas, errores del equipo y lesiones:
- Antes de la instalación, compruebe siempre daños
la fuente de alimentación está desconectada.
- Asegúrese de que la sala en la que utiliza el
dispositivo tiene la circulación de aire adecuada
y que la temperatura de la sala no supera los
40
o
(104
o
F)
- Deje libre 1 metro (3 pies) de espacio en la parte
frontal y en la parte trasera del dispositivo.
- No coloque el dispositivo en una estructura
de estante de equipos que bloquee la
ventilación de aire en los laterales del chasis.
Asegúrese de que los estantes adjuntos tienen
ventiladores y laterales con celosía.
- Antes de realizar cualquier instalación, corrija
las situaciones peligrosas siguientes: suelos
húmedos o con agua, fugas, cables de
alimentación sin toma de tierra o desgastados o
falta de tomas de tierra de seguridad.
Puede montar el dispositivo DSR-500/1000 en
un estante de equipos estándar de 19 pulgadas.
Para instalar un aparato en un estante:
1. Acople los soportes de montaje a cada lado
del chasis, como se muestra en la gura 3 y
fíjelos con los tornillos suministrados.

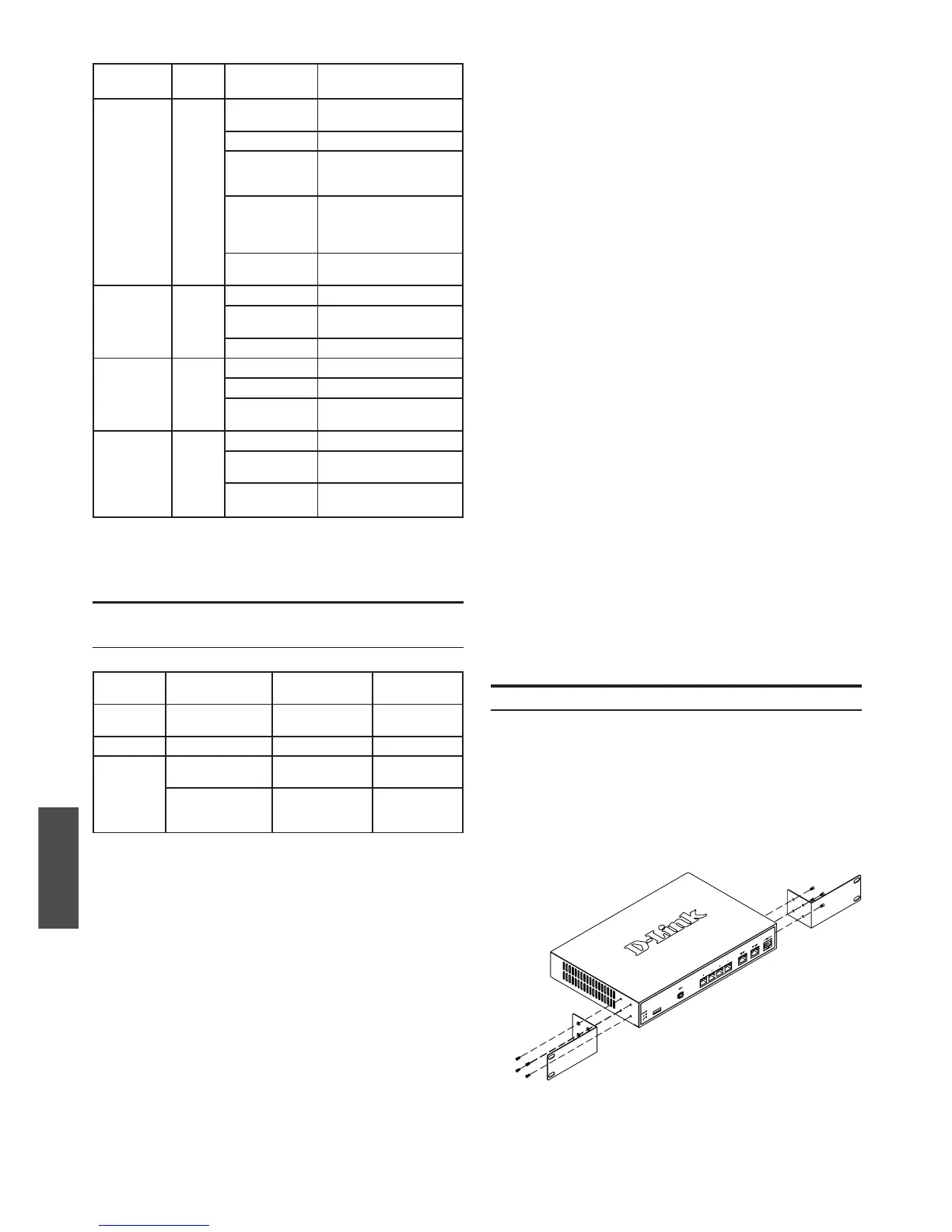

Figura 3. Acoplamiento de los soportes de
montaje en estante
Interfaz
Ethernet Tipo de interfaz Dirección IP
Gestión basada
en web
LAN (1-4) /
WLAN
IP estática 192.168.10.1/24 Activado
WAN1 Cliente DHCP 0.0.0.0/0 Desactivado
WAN2
(puerto
congurable)
Cliente DHCP
(predeterminado)
0.0.0.0/0 Desactivado
IP estática (cuando
está congurada
como DMZ)
172.17.100.254/24 Desactivado
Tabla 3. Parámetros de interfaz predeterminada
Nota: el router para servicios de red inalámbrica
D-Link sólo permite el acceso de la interfaz
gráca de usuario a la web desde las interfaces
LAN y WLAN de forma predeterminada por
motivos de seguridad.
El WAN2 es un puerto congurable que admite
aplicaciones para situaciones variadas y
avanzadas. Cuando el puerto WAN2 se congura
como un puerto DMZ, la dirección IP se cambiará
a 172.17.100.254.
