ISTRUZIONI PER L'INSTALLAZIONE

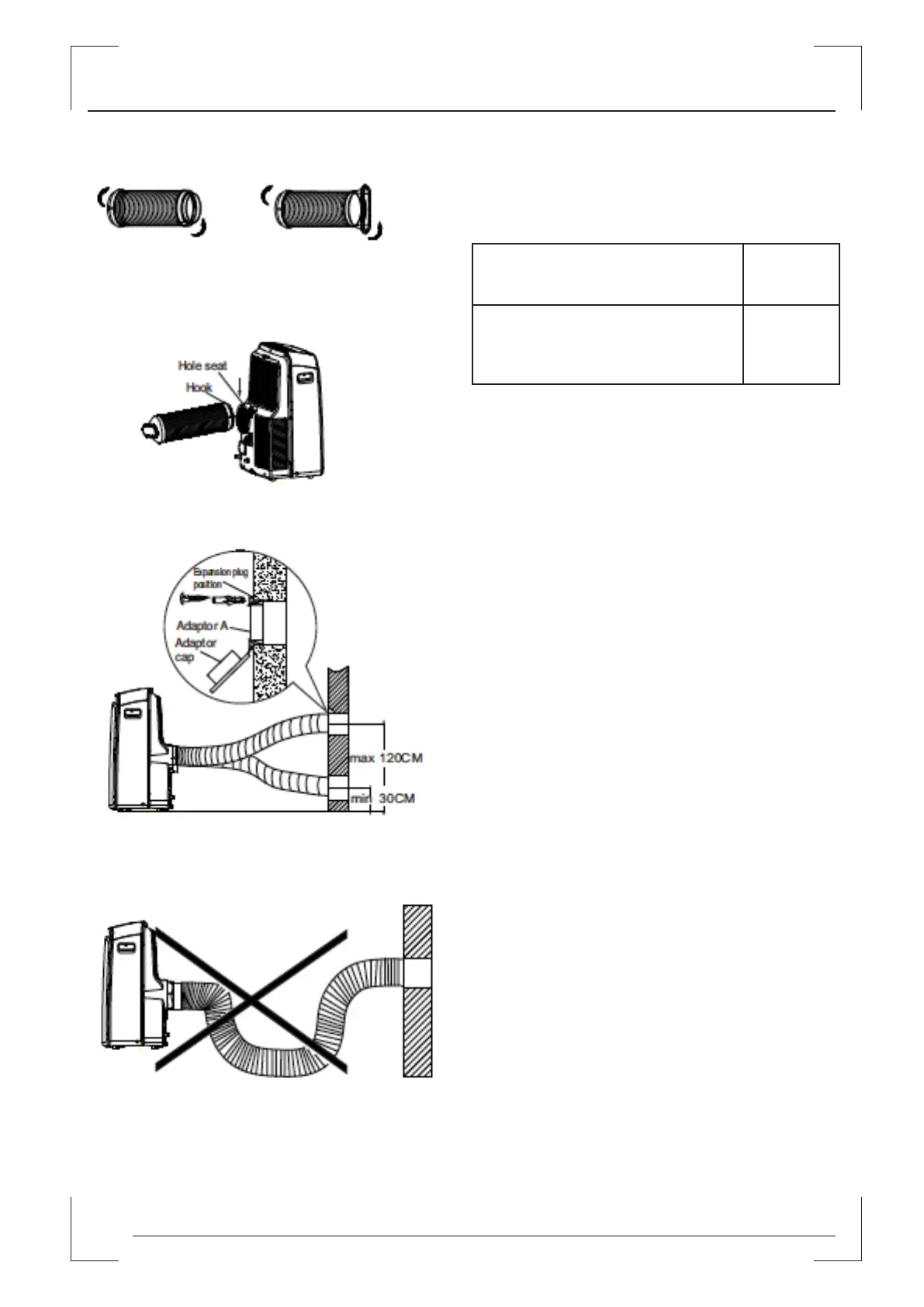

Installazione del tubo di scarico:
Il tubo di scarico e l'adattatore devono essere installati o
rimossi a seconda della modalità d'uso.
Fig. 19
Fig. 18
Fig. 17
Fig. 16a Fig. 16b
Modalità RAFFREDDAMENTO,
RISCALDAMENTO (tipo pompa di
calore) o AUTO.
Installare
Modalità VENTILATORE
, DEUMIDIFICAZIONE o
RISCALDAMENTO (tipo caldo
elettrico)
Rimuovere
1. Installare l'adattatore B e l'adattatore I nel tubo di
scarico come mostrato nella Fig. 16a o nella Fig. 16b. Fare
riferimento alle pagine anteriori per l'installazione del kit a
nestra.
2. Reinserire il gancio del tubo di nell'alloggiamento del
tubo dell'uscita dell'aria e far scorrere verso il basso il
tubo di scarico in direzione della freccia (vedi Fig. 17) per
l'installazione.
Il tubo di scarico può essere installato nella parete
(Non applicabile ad unità senza adattatore A, tasselli di
espansione e viti per legno degli accessori ).
1. Realizzare un foro nella parete. Installare l'adattatore
di scarico a parete A sulla parete (all'esterno) usando 4
tasselli a espansione con viti per legno, assicurandosi di
ssarlo bene. (Vedi la Fig. 18)
2. Collegare il tubo di scarico all'adattatore di scarico a
parete A.
Nota:
Coprire il tubo usando il tappo dell'adattatore quando
non si usa.
- Il tubo di scarico può essere compresso o esteso
leggermente a seconda delle necessità dell'installazione,
ma è preferibile mantenere la lunghezza del tubo al
minimo.
IMPORTANTE:
NON PIEGARE MAI IL TUBO DI SCARICO (vedi Fig. 19)
ATTENZIONE
Assicurarsi che non sia presente nessun ostacolo
intorno all'uscita dell'aria del tubo di scarico (entro uno
spazio di 500 mm) afnché il sistema di scarico funzioni
correttamente.
