DWD-FD2442 Version D1.0 DE 05/2012 Seite 9 von 32
Wasserzu- und -ablauf
Das Gerät muss mit einem neuen Satz Schläuche an der Wasserzufuhr angeschlossen wer-
den. Schließen Sie den Wasserzulaufschlauch unter Beachtung des örtlichen Wasserwerks
an.
Wasserzulauf: Nur Kaltwasser
Wasserhahn: ¾“ Schlauchverschraubung
VORSICHT
Bitte gehen Sie vorsichtig vor, damit Sie nicht die Warmwasserzufuhr mit
der Kaltwasserzufuhr verwechseln.
Der Anschluss an den Wasserhahn erfolgt mit Hilfe des vom Hersteller gelieferten Schlau-
ches. Das geknickte Ende wird an der Maschine, das gerade Teil wird am Wasserhahn an-
geschlossen. Um zu verhindern, dass Wasser austritt sind die Überwurfmuttern der Schlau-
chenden mit je einer Dichtung zu versehen und müssen gut festgeschraubt werden. (Dich-
tung ist u. U. schon montiert, bitte prüfen)

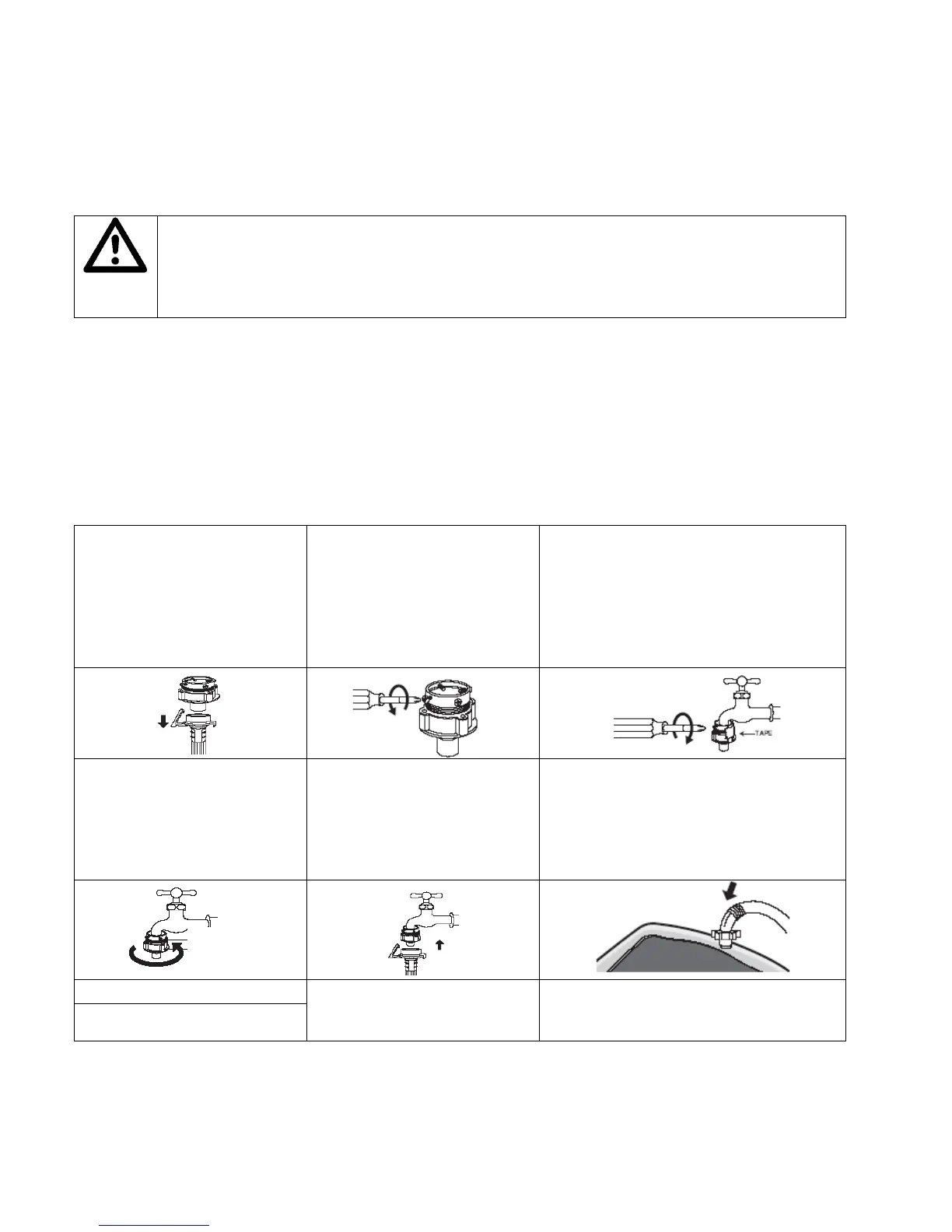

Für normale Wasserhähne
1. Drücken Sie die Bund-
mutter des Wasserzufuhr-
schlauchs nach unten, um
sie vom Wasserhahnadap-
ter zu trennen.
2. Lösen Sie die vier
Schrauben und befestigen
Sie sie am Wasserhahn.
3. Setzen Sie den Wasserhahnadap-
ter in den Wasserhahn ein und zie-
hen Sie die vier Schrauben gleich-
mäßig fest und drücken Sie gleich-
zeitig den Adapter nach oben, so-
dass die Gummidichtung fest mit
dem Wasserhahn verbunden ist.
4. Entfernen Sie das Band
und verschrauben Sie An-
schlussstück B fest mit An-
schlussstück A..
5. Schließen Sie den Was-
serzufuhrschlauch am
Wasserhahnadapter an,
indem Sie die Bundmutter
des Schlauchendes nach
unten drücken.
6. Schrauben Sie den Wasserzu-
fuhrschlauchadapter am Wasserein-
lass der Waschmaschine fest, indem
sie ihn nach rechts drehen.
1 Anschluss A • Bitte prüfen Sie die Gummidichtung
im Inneren des Wasserzufuhr-
schlauchadapters.
2 Anschluss B
