Manuel d’utilisation
2
EHBH/X04+08+16CA + EHVH/X04S18CA+EHVH/X08+16S18+26CA
Daikin Altherma basse température Split
4P313773-1 – 2012.05
3 Utilisation
3 Utilisation
3.1 Vue d'ensemble: utilisation
Vous pouvez utiliser le système via l'interface utilisateur. Cette
section indique comment utiliser l'interface utilisateur:

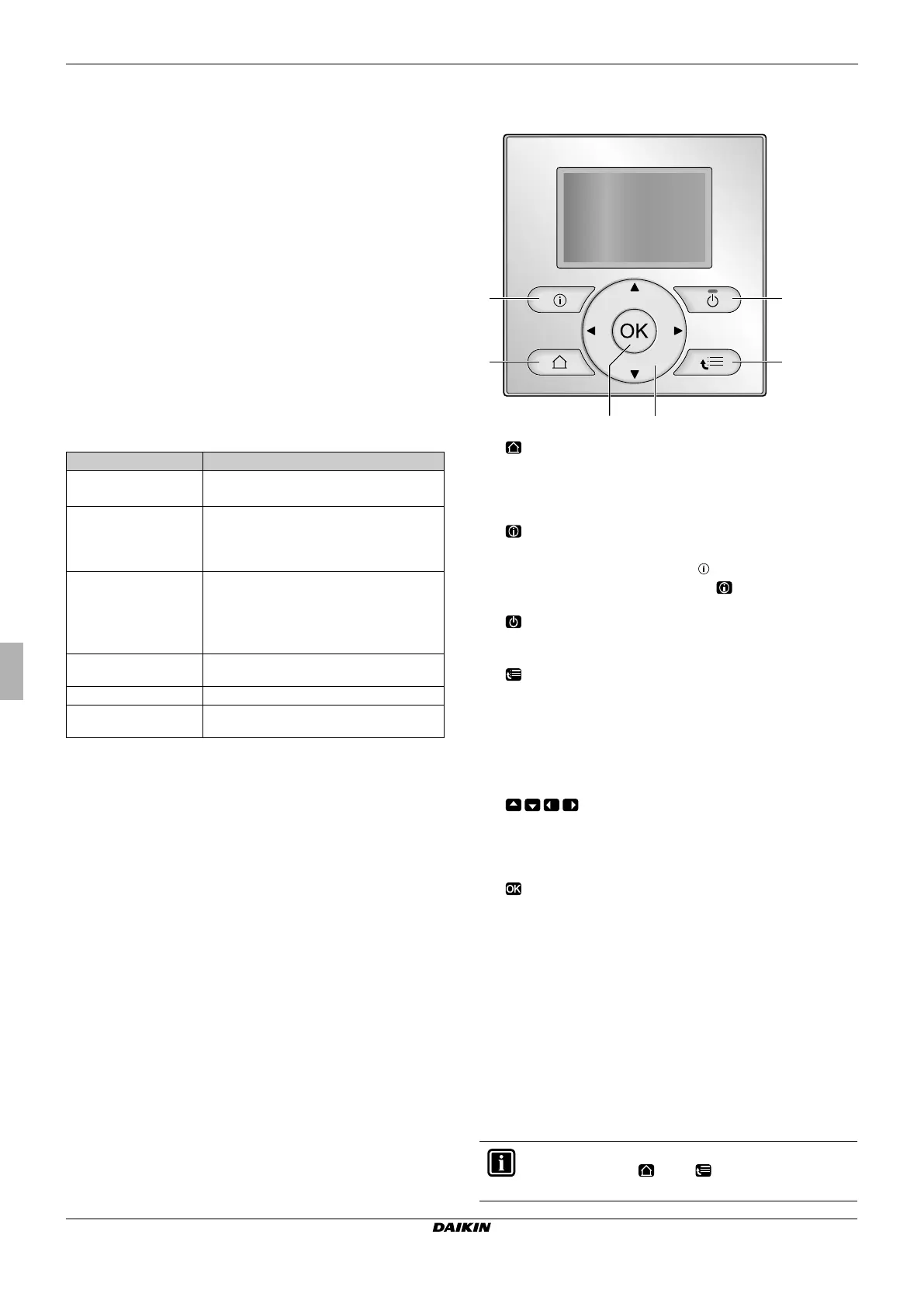

3.2 Vue d'ensemble de l'interface utilisateur
3.2.1 Touches
A Zone principale. Exemple: salle de séjour.
B Zone secondaire. Exemple: chambre.
C Local technique. Exemple: garage.
a Pompe à chaleur de l'unité extérieure
b Pompe à chaleur de l'unité intérieure
c Ballon d'eau chaude sanitaire (ECS)
d Interface utilisateur au niveau de l'unité intérieure
e Interface utilisateur au niveau de la salle de séjour, utilisée
comme thermostat d'ambiance
f Séchage de dalle
g Convecteurs de pompe à chaleur
Section
Description
Vue d'ensemble
Q Touches
Q Icônes d'état
Contrôle du
chauffage/rafraîchisse
ment
Procédure de contrôle du
chauffage/rafraîchissement:
Q réglage du mode ambiant,
Q contrôle de la température.
Contrôle de l'eau
chaude sanitaire
Procédure de contrôle de l'eau chaude
sanitaire:
Q mode de réchauffage,
Q mode programmé,
Q mode programmé + de réchauffage.
Programmes
Procédure de sélection et de définition des
programmes.
Structure de menus
Vue d'ensemble de la structure de menus
Tableau des réglages
installateur
Vue d'ensemble des réglages installateur
a PAGES D'ACCUEIL
Q Permet de basculer entre les pages d'accueil (lorsqu'une
page d'accueil est affichée).
Q Permet de retourner à la page d'accueil par défaut (lorsque
la structure de menus est affichée).
b INFORMATIONS CONCERNANT LES
DYSFONCTIONNEMENTS
En cas de dysfonctionnement, s'affiche sur les pages
d'accueil. Vous pouvez appuyer sur pour afficher de plus
amples informations concernant le dysfonctionnement.
c MARCHE/ARRÊT
Permet d'activer ou de désactiver un des contrôles (température
intérieure, température de départ, température du ballon ECS).
d STRUCTURE DE MENUS/RETOUR
Q Permet d'ouvrir la structure de menus (lorsqu'une page
d'accueil est affichée).
Q Permet d'accéder à un niveau supérieur de la structure de
menus (lorsque vous naviguez dans la structure de
menus).
Q Permet de reculer de 1 étape (exemple: lors de la définition
d'un programme dans la structure de menus).
e NAVIGATION/MODIFICATION DES RÉGLAGES
Q Permet de déplacer le curseur sur l'écran.
Q Permet de naviguer dans la structure de menus.
Q Permet de modifier les réglages.
Q Permet de sélectionner un mode.
f OK
Q Permet d'accéder à l'étape suivante lors de la définition
d'un programme dans la structure de menus.
Q Permet de confirmer la sélection.
Q Permet d'accéder à un sous-menu dans la structure de
menus.
Q Permet de basculer entre les valeurs réelles et les valeurs
souhaitées ou entre les valeurs réelles et les valeurs de
décalage (le cas échéant) sur les pages d'accueil.
Q Vous permet d'activer ou de désactiver le verrouillage
enfant si vous appuyez sur cette touche pendant plus de
5 secondes sur une page d'accueil.
Q Vous permet d'activer ou de désactiver le verrouillage des
fonctions si vous appuyez sur cette touche pendant plus de
5 secondes dans le menu principal de la structure de
menus.
INFORMATIONS
Si vous appuyez sur ou sur lorsque vous modifiez les
réglages, les modifications ne seront PAS appliquées.
a
ef
b
d
c
4P313773-1_offset.book Page 2 Monday, June 4, 2012 7:18 AM
