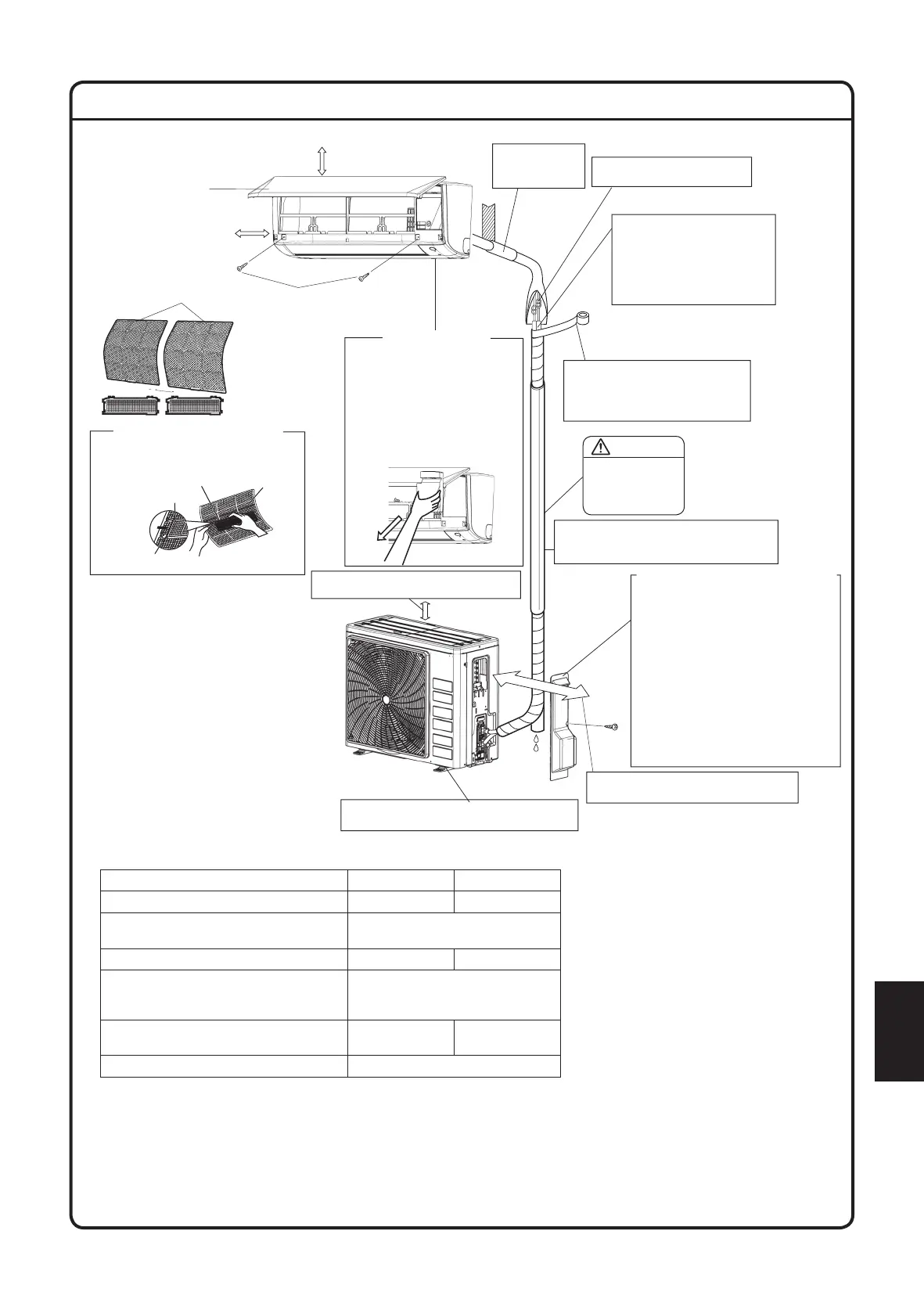

DESENHO DE INSTALAÇÃO DA UNIDADE INTERIOR/EXTERIOR
500mm from wall
A tampa de serviço é amovível
Método de abertura
1) Retire os parafusos da
tampa de serviço
2) Puxe a tampa de serviço
diagonalmente para
baixo na direção da seta.
3) Puxe para baixo.
A 55mm ou mais do teto
Vede a folga do
orifício do tubo
com massa.
A ligação flangeada deve
ser instalada no exterior
Corte o isolamento térmico
com um comprimento
adequado e envolva-o com
fita adesiva, certificando-se
de que não fica qualquer
folga na linha de corte do
tubo de isolamento.
Envolva o tubo de isolamento
com a fita de acabamento
da parte inferior para a parte
superior.
A tubagem do refrigerante deve ser
protegida de danos físicos. Instale uma
cobertura de plástico ou equivalente.
CUIDADO
Defina o
comprimento
do tubo entre 3
e 30m
Conceda espaço para a manutenção
da tubagem e do sistema elétrico.
Em locais onde exista o risco de queda
da unidade, utilize parafusos para os pés.
Conceda um espaço de trabalho de
300mm abaixo da superfície do teto.
Filtros de ar
Painel dianteiro
Filtros de ar
Estrutura do filtro
Aba
Filtro desodorizante
de apatite de titânio
Filtro desodorizante de apatite
de titânio (2)
Parafusos
(M4 x 12L)
A 50mm ou mais das paredes
(de ambos os lados)
Como retirar a cobertura da válvula
de bloqueio.
• Retire o parafuso na cobertura
da válvula de bloqueio.
• Deslize a tampa para baixo
para a retirar.
Como fixar a cobertura da válvula
de bloqueio.
• Insira a parte superior da
cobertura da válvula de
bloqueio na unidade exterior
para a instalar.
• Aperte os parafusos.
Cobertura da válvula de bloqueio
Tampa de serviço
A 500mm das paredes
RXC20/25/35 RXC50/60/71
Comprimento máx. permitido da tubagem 20m 30m
Comprimento mín. permitido da
tubagem**
3m
Altura máx. permitida da tubagem 15m 20m
É necessário refrigerante adicional para
tubagem de refrigerante que exceda os
7,5m de comprimento*
17g/m
Tubo de gás
3/8 polegada
(9,52mm)
1/2 polegada
(12,7mm)
Tubo de líquido 1/4 polegada (6,4mm)
*
Certifique-se de que adiciona a quantidade adequada de refrigerante adicional.
O não cumprimento deste passo pode resultar na redução do desempenho.
** O comprimento de tubo mais curto sugerido é de 3m (10 pés) para evitar os ruídos e a vibração da unidade exterior.
(Poderá ocorrer vibração e ruído mecânico dependentemente da forma como a unidade se encontra instalada e do ambiente em
que é utilizada.)
