Refrigeratori d'acqua monoblocco con raffreddamento ad acqua
D-EIMHP00908-17EU
Manuale d'installazione
2
Caratteristiche
■ Contatti puliti
-funzionamento generale
-allarme
-funzionamento del compressore 1
-funzionamento del compressore 2
■ Ingressi remoti modificabili
Le seguenti funzioni possono essere assegnate a un massimo
di 2 ingressi digitali.
-attivazione e disattivazione a distanza
-raffreddamento/riscaldamento a distanza
- doppio set point

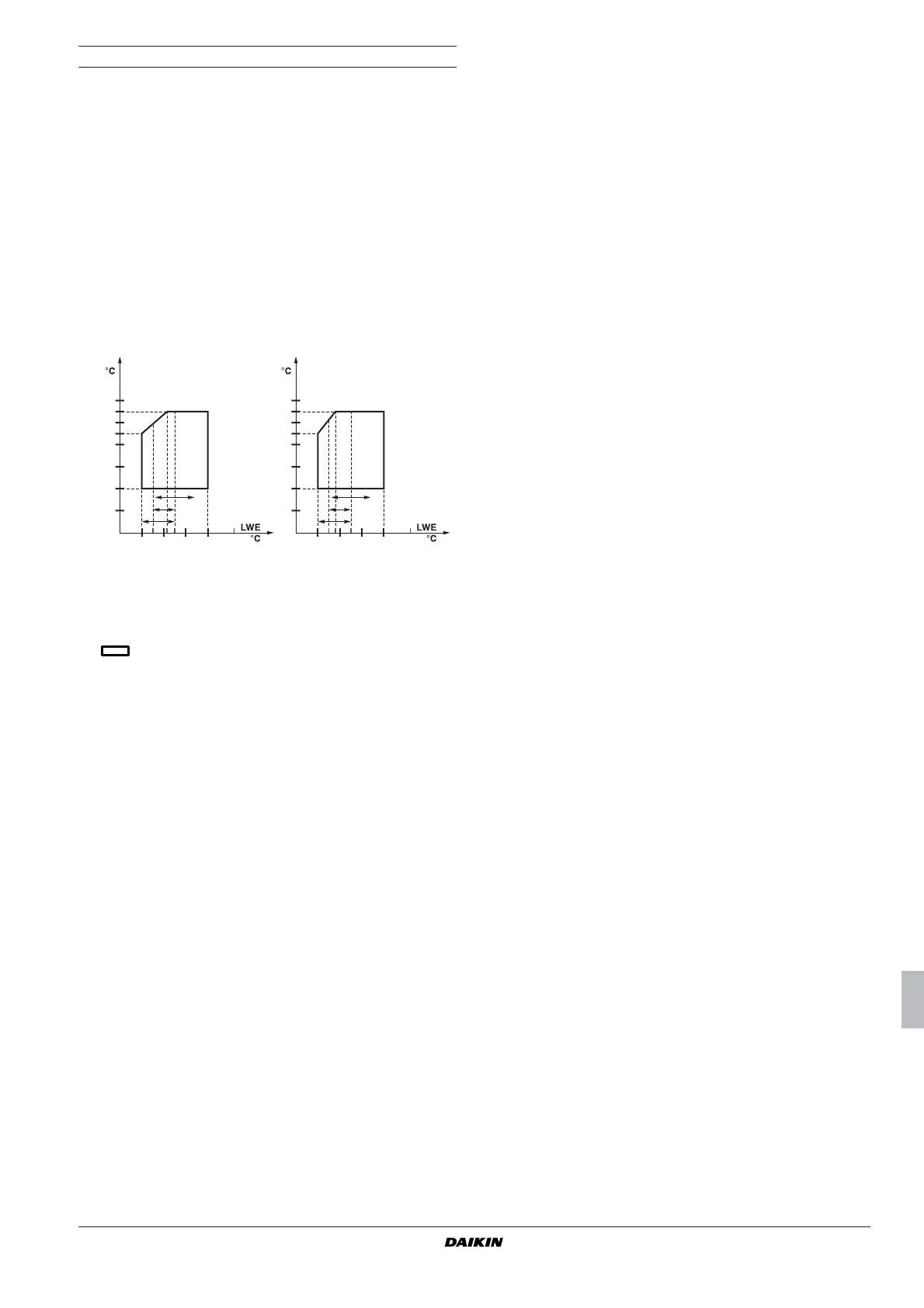

CAMPO DI FUNZIONAMENTO
COMPONENTI PRINCIPALI (fare riferimento allo schema
d'assieme di cui è corredato l'apparecchio)
1 Compressore
2 Evaporatore
3 Condensatore
4 Quadro elettrico
5 Ingresso acqua refrigerata
6 Uscita acqua refrigerata
7 Uscita acqua dal condensatore
8 Ingresso acqua nel condensatore
9 Sensore della temperatura dell'acqua entrante nell'evaporatore
10 Sensore antigelo
11 Sensore della temperatura dell'acqua entrante nel condensatore
12 Regolatore a display digitale
13 Ingresso alimentazione elettrica
14 Valvola a sfera (installata in loco)
15 Filtro dell'acqua (installato in loco)
16 Valvola di sfogo dell'aria (installata in loco)
17 Giunto a T per lo sfogo dell'aria (installato in loco)
18 Flussostato (con giunto a T) (installato in loco)
19 Selezionatore generale
SCELTA DELLA POSIZIONE D'INSTALLAZIONE
Gli apparecchi sono realizzati per essere installati in interni e in
posizioni che abbiano le caratteristiche di seguito elencate:
1 Avere un piano d'appoggio robusto quanto basta per reggere il
peso dell'apparecchio in ordine di marcia a sufficientemente
piano per evitare la generazione di rumori e di vibrazioni.
2 Lo spazio intorno all'apparecchio deve essere sufficiente per
interventi tecnici.
3 Non devono esserci pericoli d'incendio derivanti da perdite di
gas infiammabili.
4 Scegliere una posizione in cui il rumore generato
dall'apparecchio non disturbi nessuno.
5 Assicurarsi che l'acqua non possa causare alcun danno agli
oggetti vicini in caso di gocciolamento dall'apparecchio.
L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
ISPEZIONE AL RICEVIMENTO E MOVIMENTAZIONE
DELL
'APPARECCHIO
Al ricevimento, l'apparecchio deve essere ispezionato attentamente
ed ogni danno rilevato deve essere immediatamente notificato per
iscritto al vettore.
RIMOZIONE DELL'IMBALLAGGIO E POSIZIONAMENTO
DELL
'APPARECCHIO
1 Tagliare le reggette e rimuovere il cartone.
2 Tagliare le reggette e rimuovere le scatole di cartone con la
tubazione per l'acqua dal pallet.
3 Togliere le quattro viti che fissano l'apparecchio al pallet.
4 Livellare l'apparecchio in entrambe le direzioni.
5 Usare quattro bulloni di ancoraggio con filettatura M8 per fissare
l'apparecchio nel calcestruzzo (direttamente o usando i supporti
per l'installazione a terra).
6 Smontare la piastra frontale di servizio.
INFORMAZIONI IMPORTANTI SUL REFRIGERANTE
UTILIZZATO
Questo prodotto contiene gas fluorurati ad effetto serra inclusi nel
protocollo di Kyoto. Non liberare tali gas nell'atmosfera.
Tipo di refrigerante: R410A
Valore GWP
(1)
: 2090
(1)
GWP = potenziale di riscaldamento globale
La quantità di refrigerante è indicata nella targhetta con il nome
dell'unità.
LWC
Temperatura acqua uscente dal condensatore
LWE
Temperatura di uscita dell'acqua dell'evaporatore
a
Glicole
b
Acqua
Campo di funzionamento continuo
01020–10
–5 5 32
0
10
20
30
40
50
60
LWC
55
45
ZL
ZH
ZL
ZH
1.5
1.5
a b
a b
01020–10
–5 5 32
0
10
20
30
40
50
60
LWC
55
45
ZL
ZH
ZL
ZH
-2
–2
a b
a b
EWWQ014~033 EWWQ049~064
