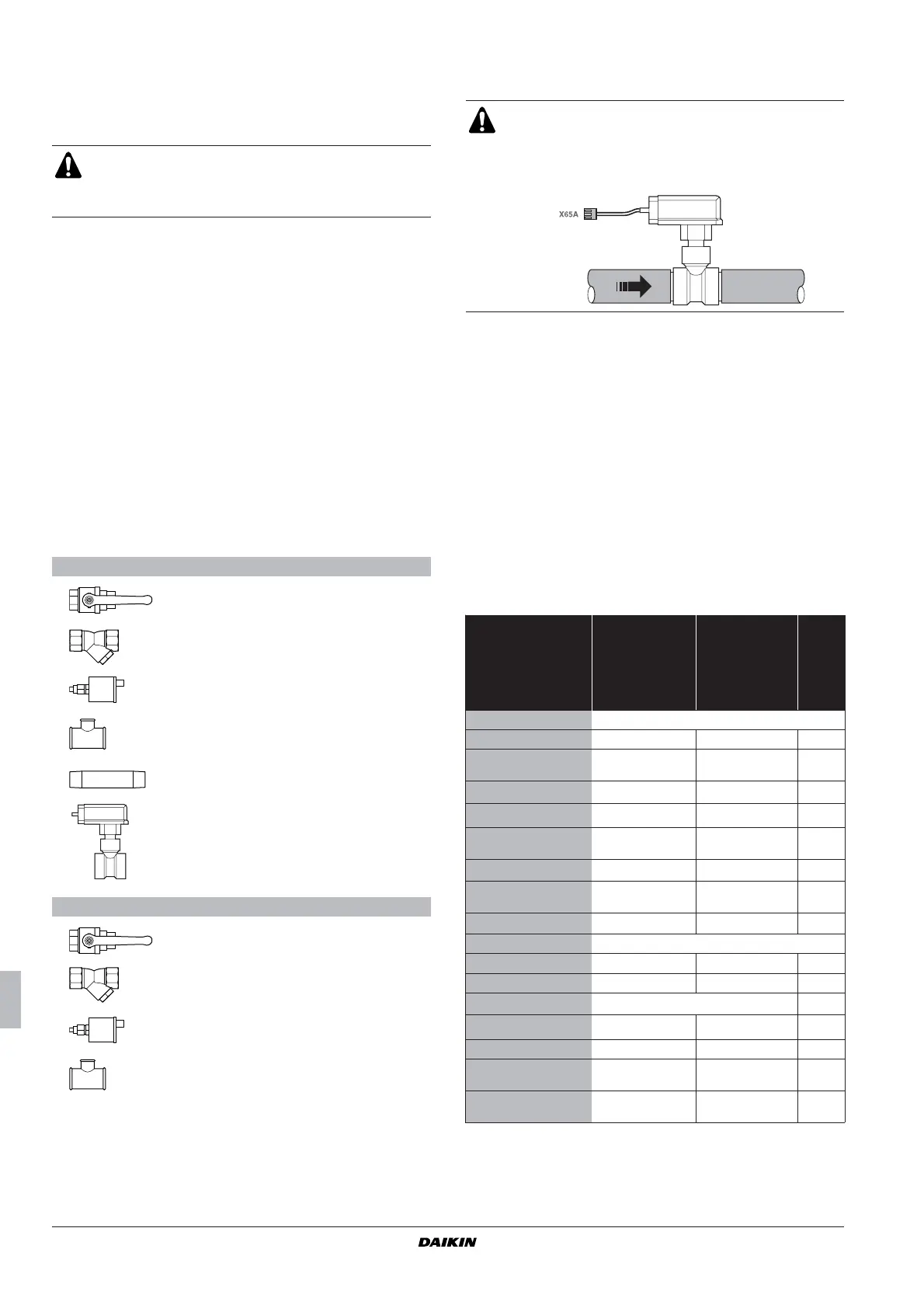

Manuale d'installazione
3
EWWQ014~064KBW1N
Refrigeratori d'acqua monoblocco con raffreddamento ad acqua
D-EIMHP00908-17EU
CONTROLLO DEL CIRCUITO ACQUA
Le unità sono dotate di ingressi e uscite acqua per il collegamento
a un circuito di acqua refrigerata e a un circuito di acqua calda.
Quest'ultimo deve essere montato da un tecnico abilitato, in
conformità alle norme europee e nazionali.
Prima di continuare l'installazione dell'unità occorre controllare che:
Componenti supplementari non consegnati insieme
all'unità
1 La pompa di circolazione sia montata immediatamente a monte
dell'attacco d'ingresso acqua dello scambiatore di calore.
2 In tutti i punti bassi del circuito idraulico siano stati installati
rubinetti di drenaggio allo scopo di poter drenare tutta l'acqua in
caso di manutenzione o di messa a riposo dell'apparecchio.
3 Si raccomanda l'installazione di giunti antivibranti sugli attacchi
dell'apparecchio, in modo da evitare la trasmissione di sollecita-
zioni meccaniche e la trasmissione di rumori e di vibrazioni.
Tubazione idrica supplementare non consegnata insieme
all'unità
L'intera tubazione idrica supplementare deve essere installata al
sistema in base al diagramma delle tubazioni come riportato sul
manuale operativo. Il flussostato deve essere collegato secondo
quanto descritto nello schema elettrico. Consultare inoltre il paragrafo
"Prima della messa in marcia" a pagina 5.
1 Il flussostato deve essere montato nella tubazione d'uscita
dell'evaporatore, in modo da inibire il funzionamento dell'unità in
carenza di portata d'acqua.
Nella morsettiera sono previsti due morsetti (X65A) per il
collegamento del flussostato (S10L).
2 Per rendere possibile le operazioni di manutenzione del filtro
dell'acqua senza drenare l'intero impianto, installare delle
valvole d'intercettazione all'unità.
3 In tutti i punti alti del circuito idraulico devono essere presenti
valvole di sfogo dell'aria. Le valvole devono essere installate in
posizioni facilmente accessibili al personale di manutenzione.
4 Il filtro dell'acqua deve essere installato anteriormente
all'apparecchio in modo da facilitare la rimozione dello sporco
dall'acqua, al fine di evitare danni all'apparecchio o il blocco
dell'evaporatore o del condensatore. Il filtro dell'acqua deve
essere pulito regolarmente.
SPECIFICHE SULLA QUALITÀ DELL'ACQUA
A = corrosione B = incrostazione
L'unità deve essere utilizzata solo in un sistema idraulico
chiuso. L'utilizzo con un circuito idraulico aperto può
comportare una corrosione eccessiva delle tubazioni
idrauliche.
Scatola 1 tubazioni dell'evaporatore
2x Valvole a sfera
1x Filtro dell'acqua
1x Sfogo dell'aria
1x Giunto a T per lo sfogo dell'aria
2x Tubo del flussostato
1x flussostato
+
1x giunto a T
Scatola 2 tubazione idrica del condensatore
2x Valvole a sfera
1x Filtro dell'acqua
1x Sfogo dell'aria
1x Giunto a T per lo sfogo dell'aria
È molto importante installare il flussostato come illustrato
nella figura. Valutare la posizione del flussostato in
relazione alla direzione del flusso dell'acqua. Se il
flussostato viene montato in un'altra posizione, l'unità non
sarà sufficientemente protetta dal congelamento.
acqua
dell'evaporatore
acqua del
condensatore
acqua in
circolazione
acqua
d'alimen-
tazione
acqua in
circolazione
acqua
d'alimen-
tazione
tendenza
in caso di
supera-
mento dei
limiti
[<20°C] [20°C~60°C]
Parametri da verificare
pH a 25°C
6,8~8,0 6,8~8,0 7,0~8,0 7,0~8,0 A + B
Conduttività
elettrica
[mS/m]
a 25°C
<40 <30 <30 <30 A + B
Ione cloro
[mg Cl
/l]
<50 <50 <50 <50 A
Ione solfato
[mg SO
4
2–
/l]
<50 <50 <50 <50 A
Alcalinità M
(pH 4,8)
[mg CaCO
3
/l]
<50 <50 <50 <50 B
Durezza totale
[mg CaCO
3
/l]
<70 <70 <70 <70 B
Durezza in
calcio
[mg CaCO
3
/l]
<50 <50 <50 <50 B
Ione silice
[mg SiO
2
/l]
<30 <30 <30 <30 B
Parametri di referenza
Ferro [mg Fe/l]
<1,0 <0,3 <1,0 <0,3 A + B
Rame [mg Cu/l]
<1,0 <0,1 <1,0 <0,1 A
Ione solfuro
[mg S
2–
/l]
non rilevabile A
Ione ammonio
[mg NH
4
+
/l]
<1,0 <0,1 <0,3 <0,1 A
Cloruri residui [mg Cl/l]
<0,3 <0,3 <0,25 <0,3 A
Anidride
carbonica libera
[mg CO
2
/l]
<4,0 <4,0 <0,4 <4,0 A
Indice di
stabilità
———A + B
