Controlador por cable CDV-46
20
(3) Coloque la placa base del controlador por cable en la pared y emplee el tornillo
autorroscante ST3.9X25 MA o M4×25 para jarla al oricio de instalación de la
pared.
(4) Conecte el cable trenzado a las columnas de conexión H1 y H2 y apriete los
tornillos.
(5) Ponga las líneas en orden en la ranura al dorso del panel, y después una el pa-
nel delantero del controlador por cable a su solera. La instalación ha nalizado.
Nota: Si el tamaño de la línea de comunicación seleccionada es excesivo, puede
retirar algo de aislante para cumplir los requisitos de instalación.

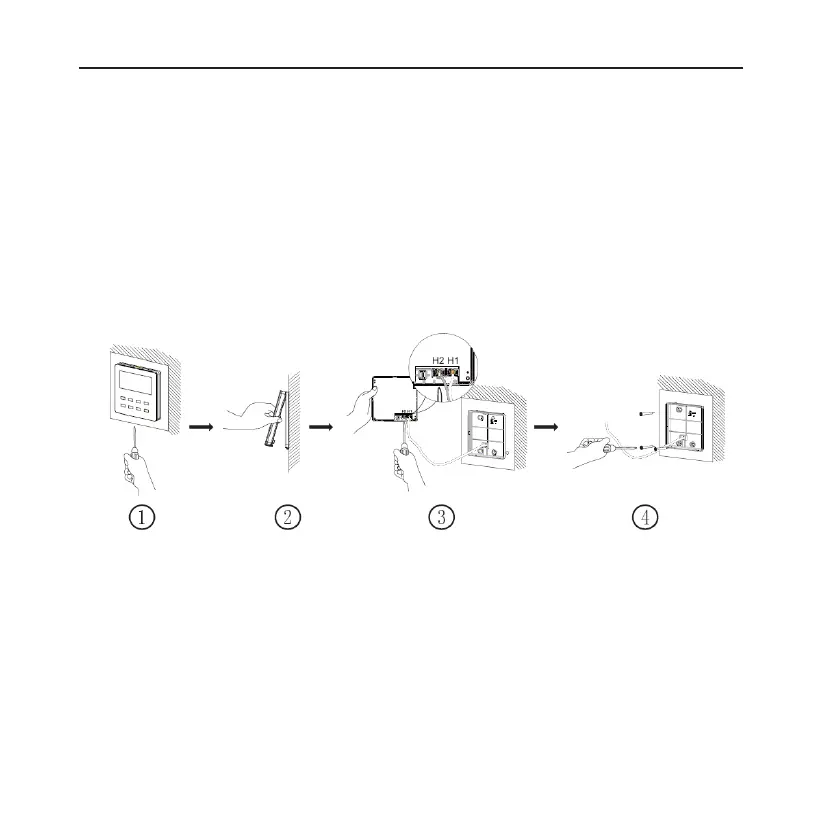

5.1.5 Desmontaje
Fig. 5.9: Diagrama de desmontaje del controlador por cable
