Daitsu CDV-46 - Instalación del Controlador por Cable

Controlador por cable CDV-46
11
5.1 INSTALACIÓN DEL CONTROLADOR POR CABLE
5.1.1 Selección de la línea de comunicación
Unidad interior 2 Unidad interior 3 Unidad interior n
Unidad interior 1
Controlador por
cable principal
Controlador
por cable
secundario

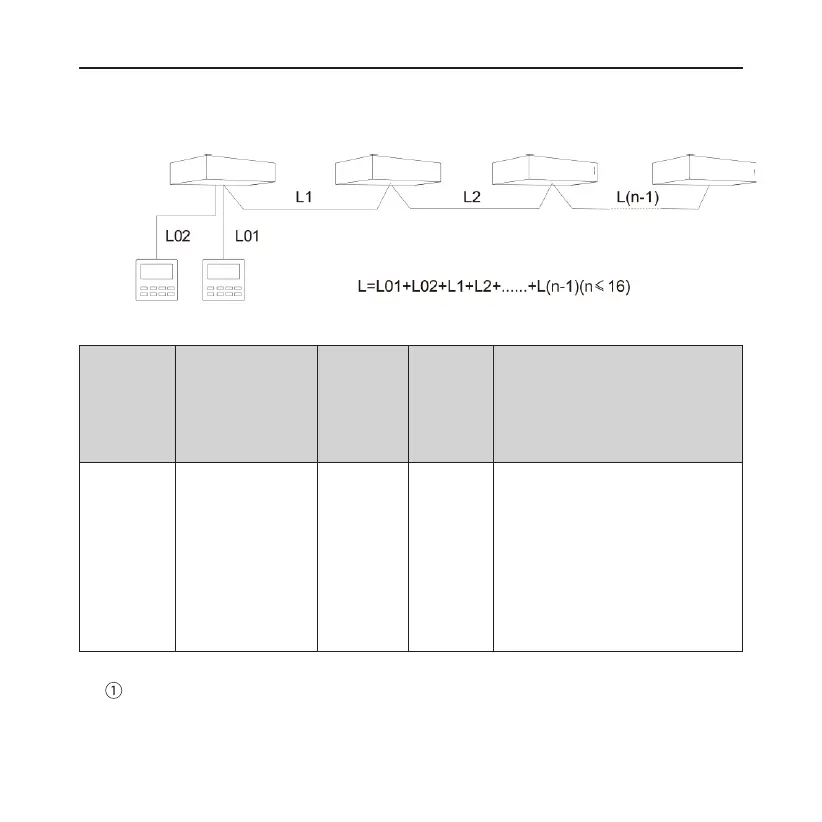

Fig. 5.2: Longitud de la línea de comunicación
Tipo de
material del
cable
Longitud total
de la línea de
comunicación entre
la unidad interior y
el controlador por
cable L (m/ft)
Sección
de cable
(mm
2
/AWG)
Norma de
materiales
Observaciones
Cable
recubierto
con cloruro
de polivinilo
ligero/
normal.
(60227 IEC
52 /60227
IEC 53)
L ≤ 250 m
(L ≤ 820 1/5 pies)
2×0.75mm
2
~
2×1.25mm
2
(2×AWG 18
~
2×AWG 16)
IEC
60227-5
:2 007
(1) La longitud total de la línea de
comunicación no deberá supe-
rar los 250 m (820-1/5 pies).
(2) El cable deberá ser circular
(con los hilos trenzados juntos).
(3) Si la unidad se instala en luga-
res expuestos a campos mag-
néticos intensos o a grandes in-
terferencias, deberá emplearse
un cable apantallado.
Nota:
Si el aire acondicionado está instalado en un lugar expuesto a interferencias
electromagnéticas, la línea de comunicación del controlador por cable
deberá ser de par trenzado y blindado.
