Daitsu CDV-46 - Instalação Do Controlador por Cabo

Controlador por cabo CDV-46
11
5.1 INSTALAÇÃO DO CONTROLADOR POR CABO
5.1.1 Seleção da linha de comunicação
Equipamento interior 2 Equipamento interior 3 Equipamento interior n
Equipamento interior 1
Controlador por
cabo principal
Controlador
por cabo
secundário

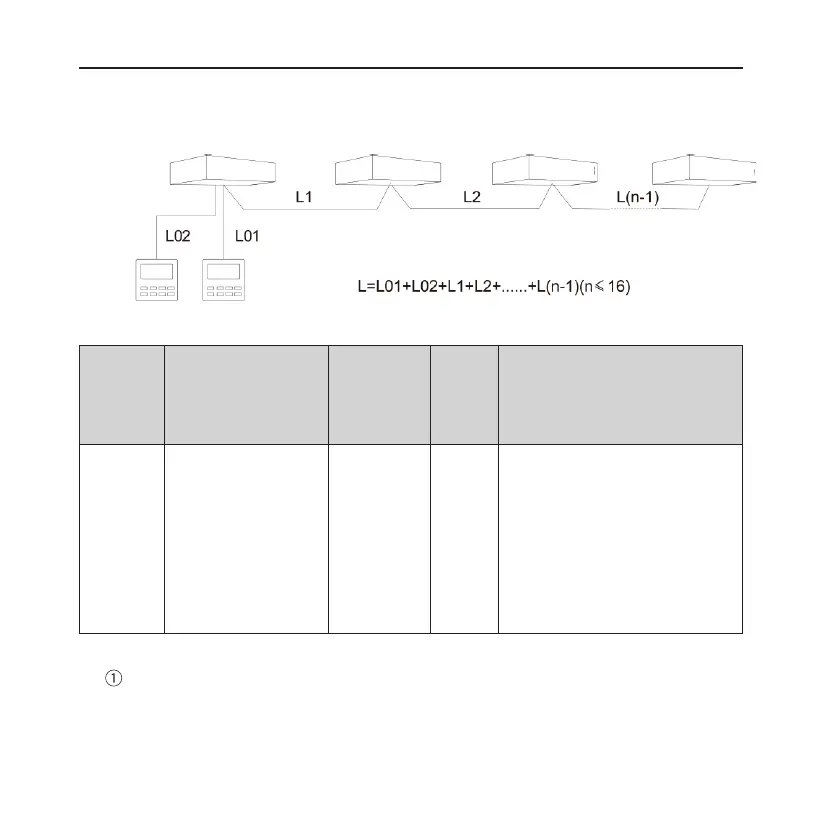

Fig. 5.2 Comprimento da linha de comunicação
Tipo de
material
do cabo
Comprimento total da
linha de comunicação
entre o equipamento
interior e o controlador
por cabo L (m/pés)
Tamanho da
cablagem
(mm
2
/AWG)
Material
padrão
Observações
Cabo leve/
comum
revestido a
policloreto
de vinilo.
(60227
IEC 52
/60227
IEC 53)
L≤250 m
(L≤820-1/5 pés)
2×0,75 mm
2
~
2×1,25 mm
2
(2×AWG 18
~ 2×AWG
16)
IEC
60227-
5:2 007
(1) O comprimento total da linha
de comunicação não pode ex-
ceder os 250 m (820-1/5 pés).
(2) O cabo deve ser circular (os nú-
cleos devem ser entrançados).
(3) Se o equipamento for instalado
em locais com campo magné-
tico intenso ou forte interferên-
cia, deve ser utilizado um cabo
blindado.
Nota:
Se o condicionador estiver instalado num local de forte interferência eletro-
magnética, a linha de comunicação do controlador por cabo deve dispor de
um cabo de par trançado blindado.
