Commande ilaire CDV-46
11
5.1 POSE DE LA COMMANDE FILAIRE
5.1.1 Sélection de la ligne de communication
Unité intérieure 2 Unité intérieure 3 Unité intérieure n
Unité intérieure 1
Commande
laire maîtresse
Commande
laire esclave

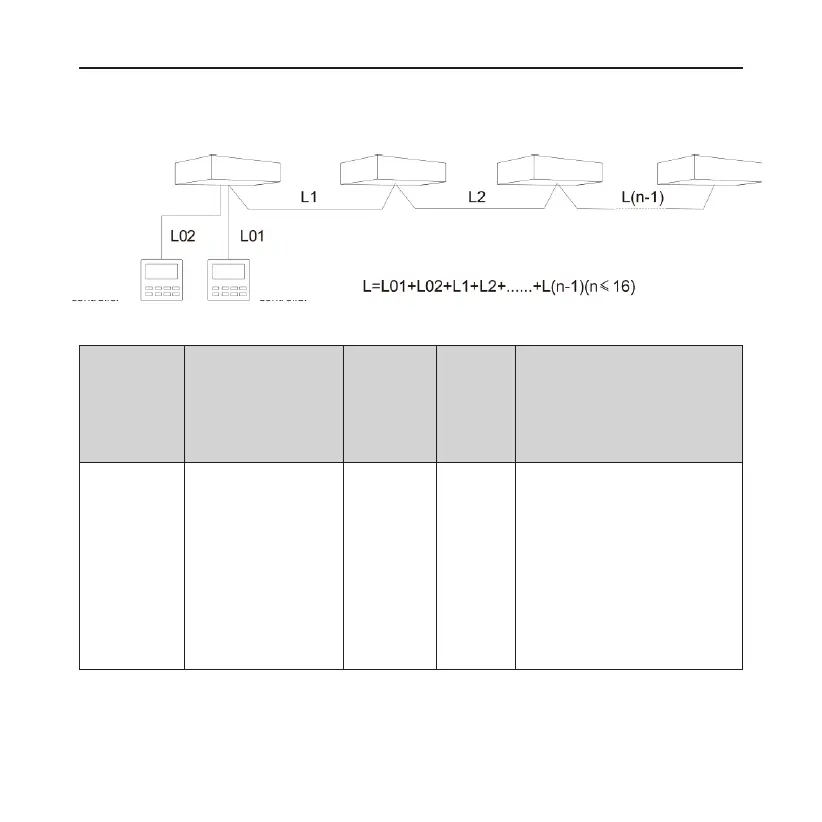

Fig. 5.2 Longueur de la ligne de communication
Matériau
de câble
Longueur totale
de la ligne de
communication entre
l'unité intérieure et la
commande laire L
(m/feet)
Section
de câble
(mm
2
/AWG)
Norme
des
matériaux
Observations
Câble avec
gaine en
polychlorure
de vinyle
légère/
ordinaire
(60227 CEI
52 /60227
CEI 53)
L≤250 m
(L≤820-1/5 pieds)
2×0,75mm
2
~
2×1,25mm
2
(2×AWG 18
~
2×AWG 16)
CEI
60227-5:
2 007
(1) La longueur totale de la ligne
de communication ne peut
pas dépasser 250 m (820-
1/5 pieds).
(2) Le câble doit être circulaire
(les ls torsadés ensemble).
(3) Si l'unité est installée dans
un endroit présentant un
champ magnétique intense
ou de fortes interférences,
utiliser un l blindé.
