(3) Attaccare la piastra base del comando a lo alla parete e usare una vite auto-
lettante ST3.9X25 MA o M4×25 per ssarla al foro di installazione della parete.
(4) Collegare il doppino intrecciato alla colonna di collegamento H1 e H2 e serrare
le viti.
(5) Mettere i cavi in ordine nella fessura sul retro del pannello, quindi collegare il
pannello anteriore del comando a lo alla sua base. L'installazione è terminata.
Nota: Se la linea di comunicazione selezionata è troppo grande, è possibile rimuovere
un po’ di isolamento per soddisfare i requisiti di installazione.
5.1.5 Smontaggio

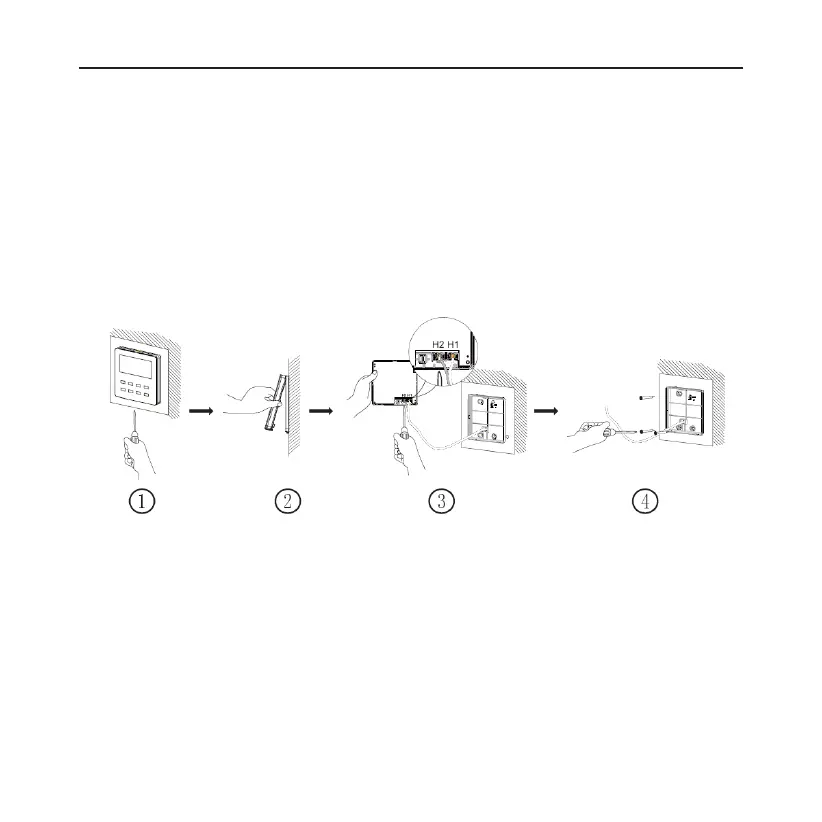

Fig. 5.9 Schema di smontaggio del comando a lo
