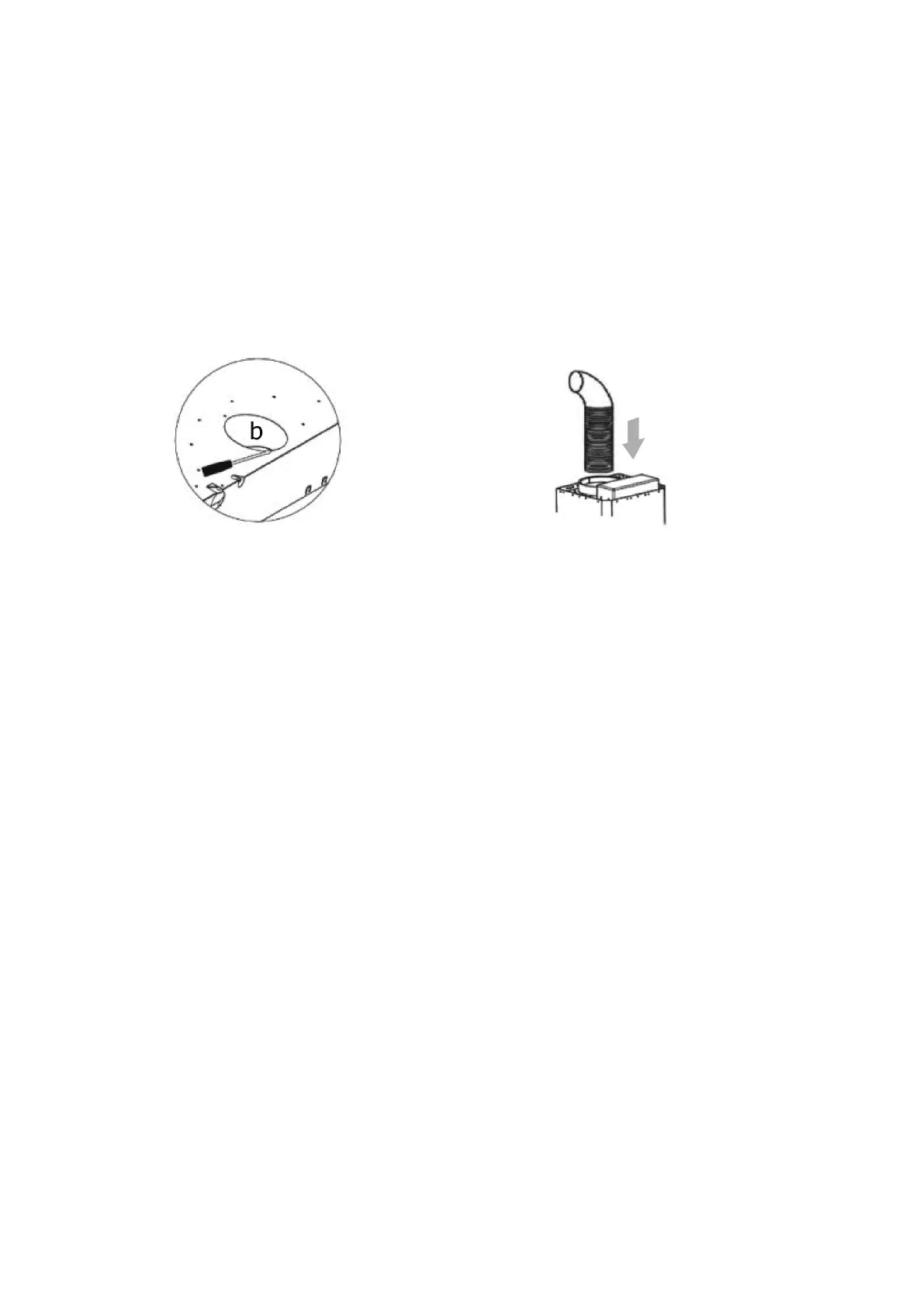

Kanalausgang b öffnen (s. Abb. 2)
1. Flachkopf-Schraubendreher unter den kleinen Deckel auf der
Geräteoberseite schieben.
2. Deckel herausheben.
3. Deckel an den Befestigungspunkten abknicken.
4. Mitgelieferten Abluftstutzen einsetzen.
Darauf achten, dass Kanalausgang b an der Geräterückseite (ohne
Abbildung) geschlossen bleibt.
Dunstabzugshaube an der Wand montieren
1. Position der Dunstabzugshaube an der Wand markieren. Die Markierungen
müssen mit den 2 Schlüsselloch-Öffnungen (Montageaufhängungen) auf
der Rückseite der Dunstabzugshaube übereinstimmen.
2. Die mitgelieferten 2 Schrauben an der Wand befestigen. Nicht zu weit
hineindrehen.
3. Dunstabzugshaube mit der Montageaufhängung in die 2 Schraubenköpfe
einpassen. Schrauben müssen sich in der schmaleren Aussparung
befinden.
4. Schrauben festziehen und prüfen, ob die Installation zwischen
Dunstabzugshaube und Wand stabil ist.
5. Dunstabzugshaube mit weiteren 2 Schrauben durch die Rundloch-
Sicherheitsöffnungen an der Wand befestigen.
6. Abluftschlauch auf dem Abluftstutzen montieren (Abb. 3).
