INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT IMPORTANT
Ne laissez pas cet appareil sans surveillance
dans un espace où se trouvent des personnes
ou des animaux qui ne peuvent pas réagir à un
dysfonctionnement. Un dysfonctionnement tel
que le tuyau d’échappement se disloque, peut
provoquer une surchauffe extrême ou la mort
dans un espace clos et sans surveillance.
29

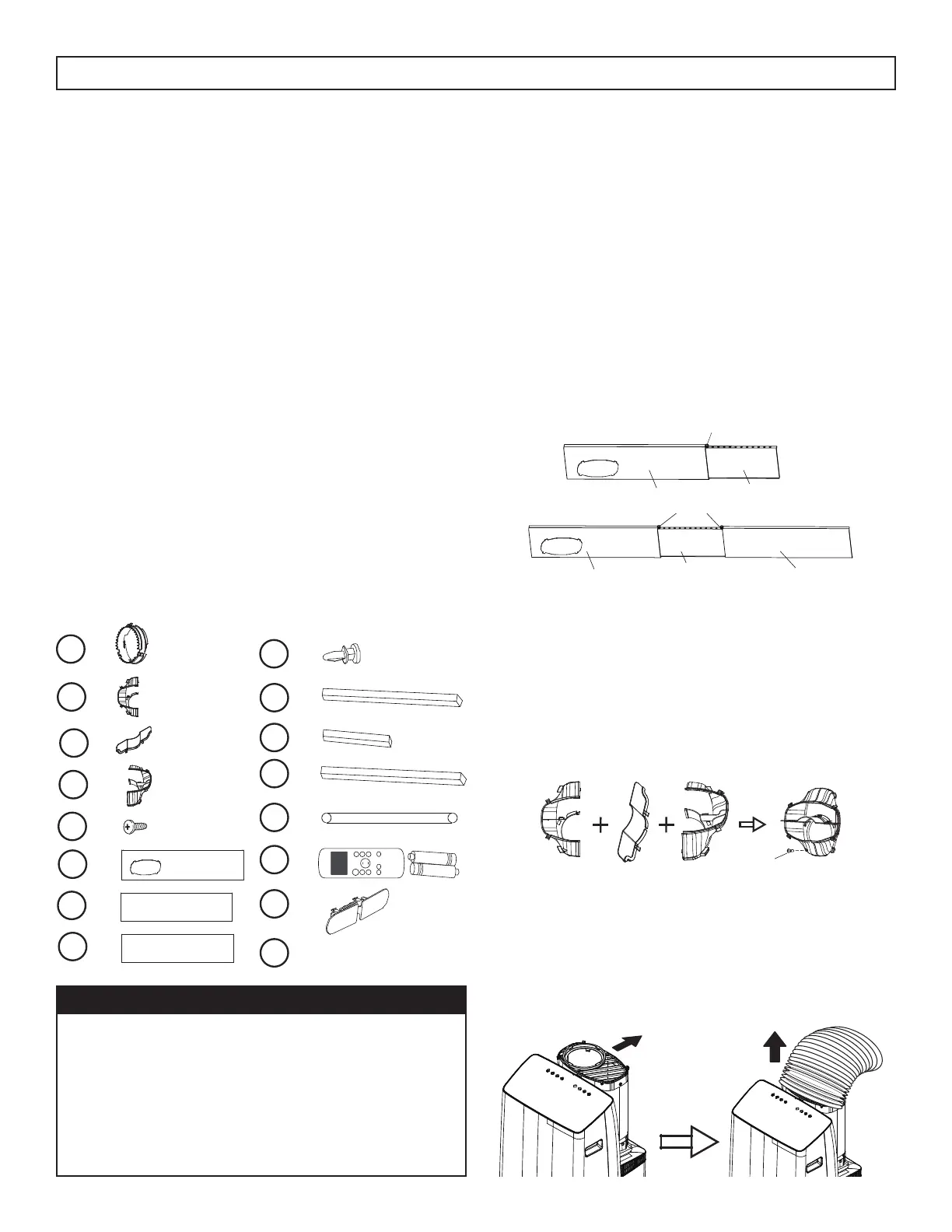

OUTILS REQUIS
1. Tournevis Phillips de taille moyenne
2. Ruban à mesurer ou règle
3. Couteau ou ciseaux
4. Scie (dans le cas où les curseurs de fenêtre
doivent être coupés en taille)
ACCESSOIRES
1. Adaptateur de sortie d’air
2. Module adaptateur d’échappement A
3. Module adaptateur d’échappement B
4. Module adaptateur d’échappement C
5. Vis d’adaptateur d’échappement
6. Curseur de fenêtre A
7. Curseur de fenêtre B
8. Curseur de fenêtre C
9. Boulons de glissière de fenêtre (x4)
10. Joint en mousse A (adhésif) (x2)
11. Joint en mousse B (adhésif) (x2)
12. Joint en mousse C (non adhésif) (x2)
13. Tuyau de drainage
14. Télécommande et piles
15. Boucle du cordon d’alimentation
ASSEMBLAGE DU KIT DE FENÊTRE
Première étape: préparer les curseurs de
fenêtre
1. Mesurez l’ouverture de la fenêtre où le kit de
fenêtre sera installé.
2. Assemblez autant de curseurs que nécessaire
pour s’adapter à la fenêtre. Si l’ouverture de la
fenêtre est inférieure à la longueur minimale d’un
seul curseur, utilisez le curseur contenant le trou
et coupez-le à la bonne longueur. Assurez-vous
de ne pas couper l’extrémité qui a le trou car cela
est nécessaire pour fi xer l’adaptateur du tuyau
d’échappement.
3. Utilisez les boulons de glissière de fenêtre pour
fi xer les glissières de fenêtre à la bonne longueur.
Deuxième étape: préparer l’adaptateur
d’échappement (pour les applications de
fenêtres coulissantes en option)
Assemblez le module d’adaptateur d’échappement
pour les fenêtres coulissantes à l’aide de la vis
d’adaptateur d’échappement comme illustré. Le
curseur de la fenêtre est excentrique, l’adaptateur
d’échappement doit donc être installé loin du mur.
Bolt
Bolts
B
A
C
B
A
B
C
A
screw
TUYAU D’ÉCHAPPEMENT
Retirez le tuyau
1. Faites pivoter doucement le tuyau
d’échappement vers l’arrière.
2. Retirez le tuyau d’échappement.
1
2
3
4
5
6
7
8
9
10
11
12
13
ON/OFF
TEM P
S
H
C
O
U
R
T
T
T
O
IM
N
ER
T
O
IM
F
E
F
R
MODE
FAN
SLEEP
SW ING
LED
14
15
16
