Danfoss Air w1 Installation Guide

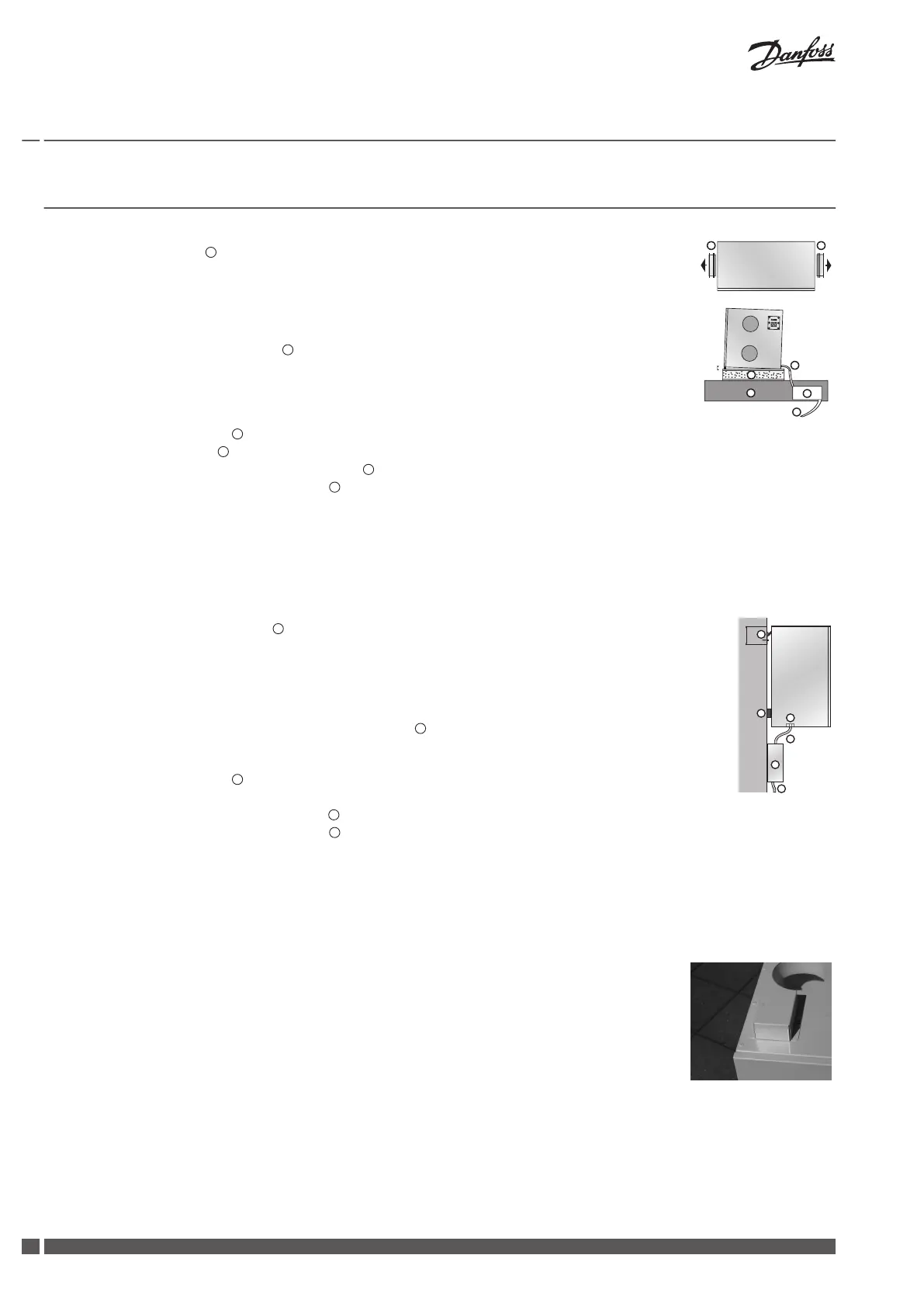

3 Installation von Air Units
Dachbodengeräte a² und a³
1. Stutzen herausziehen
1
. Tragen Sie die Air Unit nie an den Stutzen, da das Gerät beschädigt
werden kann. Es kann z.B. zu einer Leckage zwischen dem Polystyrolkern und dem Blechge-
häuse führen. Sollte eine Undichtigkeit entstanden sein, verwenden Sie bitte ein Dichtmittel
auf Acrylbasis.
2. Drehen Sie die Stutzen um und montieren Sie diese mit den beiliegenden Schneidschrauben
(verwenden Sie die niedrigste Drehmomenteinstellung).
3. Das Gerät sollte auf einer Plattform
2
aufgestellt werden, die aus einem Verbund von 50 mm
hoch verdichteten Isoliermatten zwischen 16 mm Sperrholz oder MDF-Platten besteht.
4. Lassen Sie 60 cm Platz vor der Einheit frei, um einen Wartungszugang zu gewährleisten.
5. Vergewissern Sie sich, dass die Air Unit waagerecht mit einem leichten Gefällte nach hinten
aufgestellt ist.
6. Es muss immer ein Siphon
5
mit der Air Unit installiert werden (bitte separat bestellen).
7. Den Siphon aum Träger
4
unter dem Gerät oder im Raum unter dem Dachboden montieren.
8. Verbinden Sie den Siphon mit einem Abflussrohr
6
.
9. Bei Frostgefahr muss die Kondensatleitung
3
isoliert werden.
10. Verbinden Sie den Schlauch mit dem Kondensatauslass der Air Unit. Führen Sie den ange-
schlossenen Ablaufschlauch zum Ablauf. Das Gefälle muss dabei min. 1 cm/Meter sein.
11. Entfernen Sie das Frontblech und die Schaumstofffrontplatte, füllen Sie die Kondensatwan-
ne, überprüfen Sie den Ablauf und montieren Sie die Front wieder.
1
2
3
4
5
6
1
1 cm
Wandgeräte w¹ und w²
1. Platzieren Sie den Montagebügel
1
in der gewünschten Position an der Wand (75 mm von
der Unterseite des Bügels bis zur Oberseite der Einheit), markieren und bohren Sie die Lö-
cher. Verwenden Sie für die Beschaffenheit der Wand geeignete Schrauben (nicht im Liefer-
umfang enthalten).
2. Vergewissern Sie sich, dass die Wandhalterung absolut waagerecht montiert ist.
3. Hängen Sie die Einheit an die Wandhalterung.
4. Befestigen Sie die selbstklebenden Gummitrennelemente
2
an der unteren hinteren Grund-
platte.
5. Lassen Sie 60 cm Platz vor der Einheit frei, um einen Wartungszugang zu gewährleisten.
6. Es muss immer ein Siphon
3
mit der Air Unit installiert werden (bitte separat bestellen).
7. Montieren Sie den Siphon an der Wand unter der Einheit.
8. Verbinden Sie den Siphon mit dem Abfluss
5
an der Unterseite der Einheit.
9. Bei Frostgefahr muss die Kondensatleitung
4
isoliert werden.
10. Verbinden Sie den Schlauch mit dem Kondensatauslass der Air Unit. Führen Sie den ange-
schlossenen Ablaufschlauch zum Ablauf. Das Gefälle muss dabei min. 1 cm/Meter sein.
11. Entfernen Sie das Frontblech und die Schaumstofffrontplatte, füllen Sie die Kondensatwan-
ne, überprüfen Sie den Ablauf und montieren Sie die Front wieder.
75 mm
1
2
3
4
5
6
Wandgerät w¹
Um den Sicherheitsstandards zu entsprechen und Fehlfunktionen zu vermeiden, muss die mitge-
lieferte Abdeckung auf der oberen Seite des w¹-Elements montiert werden, die die Verteilerplatte
verdeckt.
Installationshandbuch Danfoss Air Units
VIEWB303 Danfoss Heating Solutions
36
