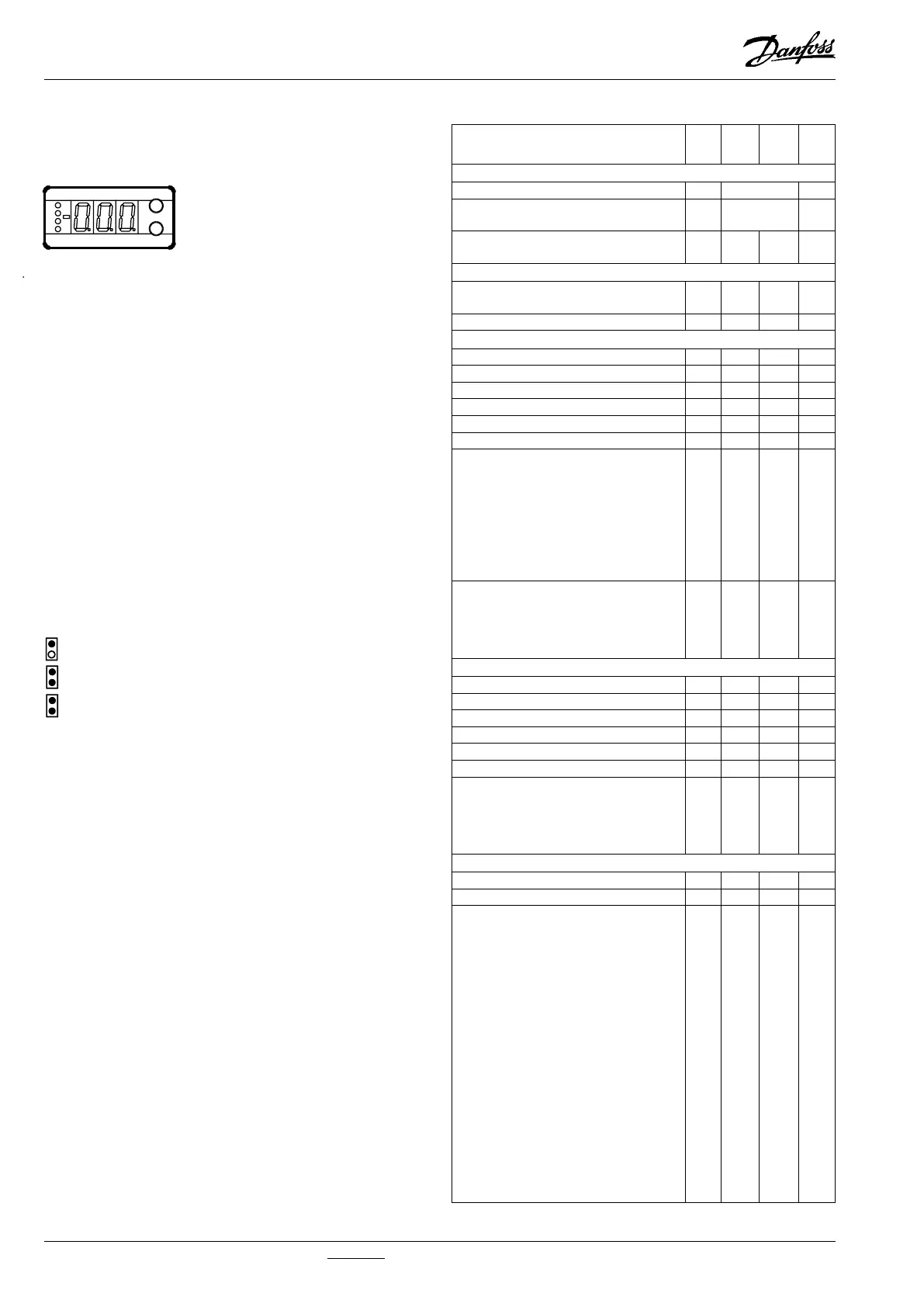

Betjening Menuoversigt
Lysdioder på fronten
Der er lysdioder på fronten, som vil lyse, når den tilhørende funk-
tion er aktiveret.
Den øverste lysdiode vil angive ventilens åbningsgrad. Kort puls
angiver et lille væskeflow og lang puls et stort væskeflow.
De tre nederste lysdioder vil blinke, hvis der er en fejl i regulerin-
gen.
I denne situation kan du kalde fejlkoden frem på displayet og
udkoble alarmen ved at trykke kortvarigt på den øverste knap.
Display
Værdierne bliver vist med tre cifre, og efter en betjening vil regula-
toren vende tilbage og vise det målte væskeniveau.
Knapperne
Når du vil ændre en indstilling, vil de to knapper give en højere el-
ler en lavere værdi alt efter hvilken knap, du trykker på. Men før du
kan ændre værdien, skal du have adgang ind i menuen. Det får du
ved at trykke på den øverste knap i et par sekunder – så kommer
du ind i rækken med parameterkoder. Find den parameterkode
du vil ændre, og tryk så på begge knapper samtidig. Når du har
ændret værdien, gemmer du den nye værdi ved igen at trykke på
begge knapper samtidig.
Eller kort:
Giver adgang til menuen (eller udkoble en alarm)
Giver adgang til at ændre
Gemmer en ændring.
Eksempler på betjening
Indstille referencen
1. Tryk på begge knapper samtidig
2. Tryk på en af knapperne og vælg den nye værdi
3. Tryk igen på begge knapper for at afslutte indstillingen.
Indstille en af de øvrige menuer
1. Tryk på den øverste knap til der vises en parameter
2. Tryk på en af knapperne og find hen til den parameter, du vil
indstille
3. Tryk på begge knapper samtidig indtil værdien for parameteren
vises
4. Tryk på en af knapperne og vælg den nye værdi
5. Tryk igen på begge knapper for at afslutte indstillingen.
Litteraturoversigt:
Manual til EKC 347 ...............................................................RS8AX---
Instruktion til EKC 347 ........................................................RI8BY---
Installationsvejledning til "Datakommunikations-
forbindelse til ADAP-KOOL® " ...........................................RC8AC---
SW = 1.1x
Funktion
Para-
meter
Min. Max.
Fab.
indstil-
ling
Normalbillede
Udlæsning af det målte væskeniveau - % 50.0
Hvis du vil se ventilens aktuelle åbningsgrad, skal
du trykke kortvarigt på den nederste knap
-
% 0
Hvis du vil indstille det ønskede setpunkt, får du
adgang ved at trykke på begge knapper samtidigt
- 0% 100% 100
Niveaustyring
Eksternt bidrag til referencen. Se også o10
Værdien indstilles i %-point
r06 -100 100 0.0
Start / stop af niveaureguleringen r12 OFF/0 ON/1 1
Alarm
Øvre niveaugrænse A01 0 % 100% 85
Nedre niveaugrænse A02 0% 100% 15
Forsinkelse på øvre niveaugrænse A03 0 s 999 s 50
Forsinkelse på nedre niveaugrænse A15 0 s 999 s 10
Niveaualarmgrænse A16 0% 100% 20
Forsinkelse for niveaualarm A17 0 s 999 s 0
Niveaualarmen er forbundet ved:
0: Stigende niveau (højere niveau end A16)
1: Faldende niveau (lavere niveau end A16)
2: Samme funktion som hvis A18=0. Når A2 alarm
opstår og relæ for nedre niveau grænse giver OFF
signal (bryder)
3: Samme funktion som A18=1. Når A2 alarm
opstår og relæ for nedre niveau grænse giver OFF
signal (bryder)
A18 0 3 0
Funktion for alarm relæ når A1, A2 eller A3 alarm
registreres.
0: Alarm relæ vil blive aktiveret når A1, A2 eller A3
alarm registreres.
1: Alarm relæ bliver kun aktiveret når A3 alarm
registreres
A19 0 1 0
Reguleringsparametre
P - bånd n04 0%/Off 200% 30
I: Integrationstid Tn n05 60 600/Off 400
Periodetid (kun hvis der anvendes AKV/A-ventil) n13 3 s 10 s 6
Max. åbningsgrad n32 0% 100% 100
Min. åbningsgrad n33 0% 100% 0
Neutralzone (kun ved ICM-ventil) n34 2% 25% 2
Definition af reguleringsprincip
Low: På lavtrykssiden (ventilen lukker ved stigende
væskeniveau)
High: På højtrykssiden (ventilen åbner ved sti-
gende væskeniveau)
n35 Low/0 Hig/1 0
Diverse
Regulatorens adresse o03* 0 60 0
ON/OFF omskifter (service-pin meddelelse) o04* OFF ON
Definér ventil og udgangssignal:
1: ICM. AO: 4-20 mA
2: ICM. AO: 0-20 mA
3: AKV/A, AO: 4-20 mA
4: AKV/A, AO: 0-20 mA
eller hvis der anvendes master/slavefunktion:
5: AKV/A, MASTER
6: AKV/A, SLAVE 1/1. AO:4-20 mA
7: AKV/A, SLAVE 1/1. AO:0-20 mA
8: AKV/A, SLAVE 1/2. AO:4-20 mA
9: AKV/A, SLAVE 1/2. AO:0-20 mA
10: AKV/A, SLAVE 2/2. AO:4-20 mA
11: AKV/A, SLAVE 2/2. AO:0-20 mA
12: AKV/A, SLAVE 1/1. AO:4-20 mA - AO altid opdat.
13: AKV/A, SLAVE 1/1. AO:0-20 mA- AO altid opdat.
14: AKV/A, SLAVE 1/2. AO:4-20 mA- AO altid opdat.
15: AKV/A, SLAVE 1/2. AO:0-20 mA- AO altid opdat.
16: AKV/A, SLAVE 2/2. AO:4-20 mA- AO altid opdat.
17: AKV/A, SLAVE 2/2. AO:0-20 mA- AO altid opdat.
o09 1 17 1
