EKC 361 Instructions RI8BF552 © Danfoss 12/2005 11
FRANÇAIS

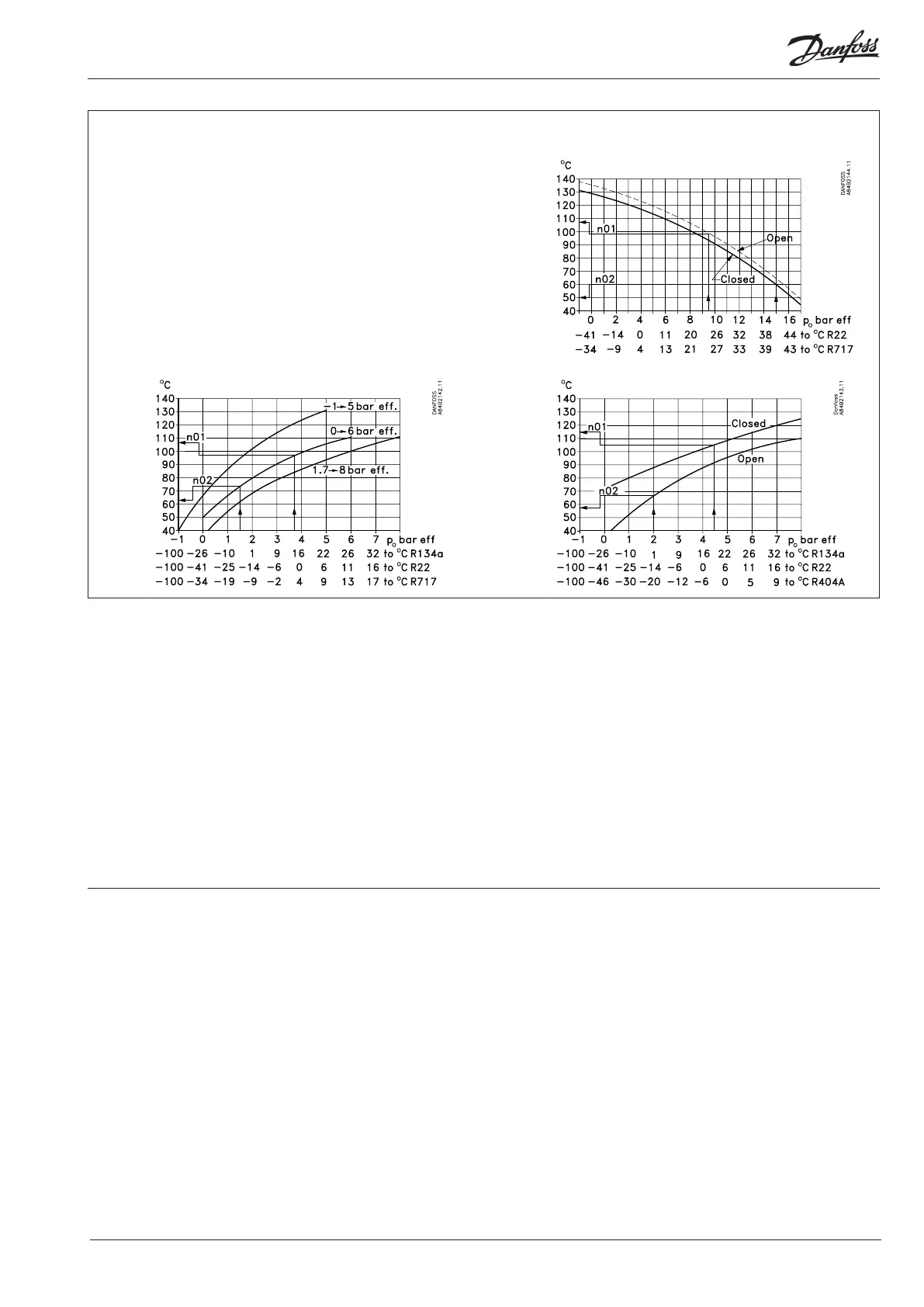

Relation entre la température d’évaporation et la température
de l’actuateur (valeurs approximatives).
n01: La température ambiante maximum a une valeur t0 qui détermine à son tour
la valeur du réglage n01. A cause des tolérances de l’actuateur, la valeur de
réglage doit être de 10 K supérieure à celle indiquée par la courbe.
n02: La pression d’aspiration minimum a une valeur t0 qui détermine à son tour
la valeur du réglage n02. A cause des tolérances de l’actuateur, la valeur de
réglage doit être de 10 K inférieure à celle indiquée par la courbe.
CVQ KVQ
CVMQ
n01 et n02
Mise en route du régulateur
Après le raccordement électrique du régulateur, il faut effectuer
les actions suivantes pour démarrer la régulation :
1. Ouvrir le contact externe ON/OFF qui démarre et arrête la
régulation.
2. Suivre le sommaire des menus et régler les différents
paramètres sur les valeurs désirées.
3. Fermer le contact externe ON/OFF pour mettre la régulation en
route.
Si la température oscille
Lorsque l’installation frigorifique a obtenu un fonctionnement
stable, les paramètres de régulation départ usine assurent norma-
lement un système de régulation stable et relativement rapide.
Par contre, si le système oscille, il faut enregistrer les périodes des
oscillations et les comparer avec le temps d’intégration réglé, Tn.
Procéder ensuite aux ajustages des paramètres indiqués.
Si les périodes sont supérieures au temps d’intégration :
(T
p
> T
n
, (T
n
= 4 minutes, par exemple))
1. Augmenter T
n
à 1,2 x T
p
2. Attendre que l’installation soit stable.
3. S’il y a encore des oscillations, réduire K
p
de 20%, par exemple.
4. Attendre que l’installation soit stable.
5. Si les oscillations persistent, répéter les points 3 et 4.
Si les périodes sont inférieures au temps d’intégration :
(T
p
< T
n
, (T
n
4 minutes, par exemple))
1. Réduire Kp de 20% de la valeur d’échelle, par exemple
2. Attendre que l’installation soit stable.
3. Si les oscillations persistent, répéter les points 1 et 2.
4. Si l’installation est à détendeur thermostatique, il faut le régler
sur une surchauffe minimum stable. (Pour obtenir une t0
donnée lors du réglage initial du détendeur, régler les deux
valeurs de réglage pour la température de l’actuateur (n01
et n02) sur la valeur correspondante pendant le réglage du
détendeur. Ne pas oublier de remettre ces valeurs.)
5. Suivre la température ambiante actuelle sur l’afficheur. (Un
signal de courant représentant la température ambiante peut
être appliqué aux bornes 2 et 5. Raccorder éventuellement une
unité de recueil de données pour pouvoir suivre l’évolution de
la température.)
