© Danfoss | Climate solutions | 2022.06
10 | AN13978644420802-001501
Einbauort nicht möglich
*) Die Module M1 und M2 der ICF15 sind fest (Absperrventil bzw. Filter)

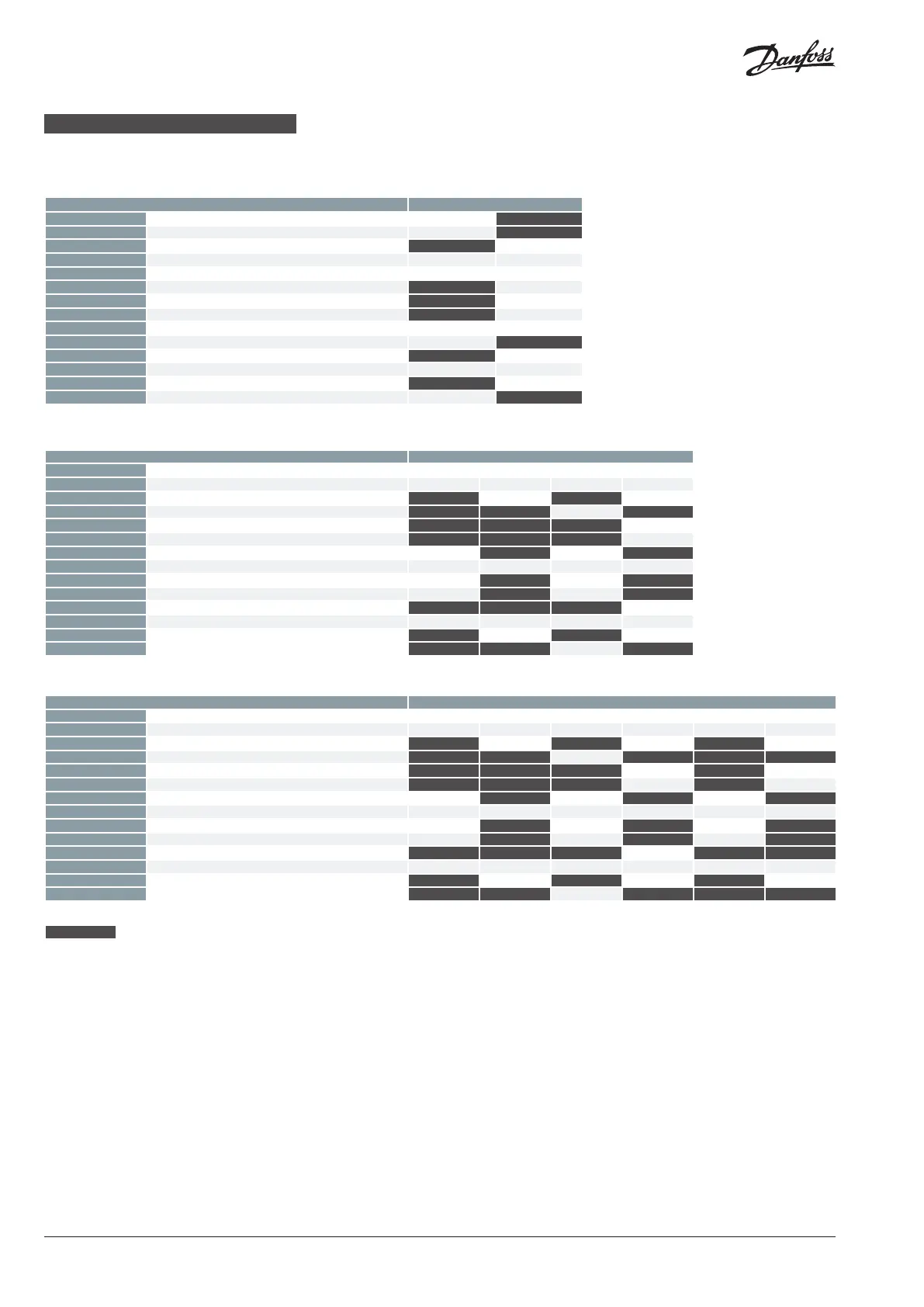

ICF-Ventilstation mit sechs Modulen
Funktionsmodultyp Für diese Einbauorte geeignet
ICFS/ICFS SS
Absperrventilmodul M1 M2 M3 M4 M5 M6
ICFR/ICFR SS Handregelventilmodul M1 M2 M3 M4 M5 M6
ICFF/ICFF SS Filtermodul M2 M4 M6
ICFE/ICFE SS Magnetventilmodul M3
ICFC/ICFC SS Rückschlagventilmodul M4 M6
ICFN / ICFN SS Absperr-/Rückschlagventilmodul M4 M6
ICM/ICM SS Motorventilmodul M1 M3 M5
ICFB/ICFB SS Blinddeckel M1 M2 M3 M4 M5 M6
ICFA/ICFA SS Elektronisches Expansionsventilmodul (nicht für ICF 25) M1 M3 M5
ICFE 20H/ICFE SS 20H Magnetventilmodul (nicht für ICF 25) M1 M3 M5
ICFO/ICFO SS Handönungsmodul (nicht für ICF 25) M4
ICFW/ICFW SS Schweißmodul M1 M2 M3 M4 M5 M6
ICFD Abtaumodul M2 M4 M6
ICFG
Pilot gesteuertes servo modul
M3
Moduleinbauorte werden durch M1, M2, M3, M4, M5 und M6 gekennzeichnet. In Bezug auf den Kältemitteluss ist M1 dem Eintritt am nächsten.
ICF-Ventilstation mit vier Modulen
Funktionsmodultyp Für diese Einbauorte geeignet
ICFS/ICFS SS
Absperrventilmodul M1 M2 M3 M4
ICFR/ICFR SS Handregelventilmodul M1 M2 M3 M4
ICFF/ICFF SS Filtermodul M2 M4
ICFE/ICFE SS Magnetventilmodul M3
ICFC/ICFC SS Rückschlagventilmodul M4
ICFN / ICFN SS Absperr-/Rückschlagventilmodul M4
ICM/ICM SS Motorventilmodul M1 M3
ICFB/ICFB SS Blinddeckel M1 M2 M3 M4
ICFA/ICFA SS Elektronisches Expansionsventilmodul (nicht für ICF 25) M1 M3
ICFE 20H/ICFE SS 20H Magnetventilmodul (nicht für ICF 25) M1 M3
ICFO/ICFO SS Handönungsmodul (nicht für ICF 25) M4
ICFW/ICFW SS Schweißmodul M1 M2 M3 M4
ICFD Abtaumodul M2 M4
ICFG
Pilot gesteuertes servo modul
M3
*)
*)
Moduleinbauort (Abb. 9a, 9b, 9c)
Benutzen Sie für den Austausch nur Originalteile von Danfoss, einschließlich O-Ringe und Dichtungen.
Die Werkstoe der neuen Komponenten sind für das entsprechende Kältemittel zertiziert.
Im Zweifelsfall wenden Sie sich bitte an Danfoss.
DEUTSCH
*) Nicht in Kombination mit ICFO
ICF-Ventilstation mit zwei Modulen
Funktionsmodultyp Für diese Einbauorte geeignet
ICFE/ICFA
Magnetventilmodul M1
ICFE20H Magnetventilmodul M1*
ICFO Handönungsmodul M2
ICFB Blinddeckel M1 M2
ICFW Schweißmodul M1 M2
ICFC Rückschlagventilmodul M2
ICFC 20P1 Rückschlagventilmodul M2
ICFN 20 Absperr-/Rückschlagventilmodul M2
ICFR Handregelventilmodul M1 M2
ICM Motorventilmodul M1
ICFD 20 Abtaumodul M2
ICFS Absperrventilmodul M1 M2
ICFF Filtermodul M2
ICM Motorventilmodul M1
