6 Instructions RI.8B.M4.83 © Danfoss 09-2002 m2/m2-Spy/m2+
The m2 can be expanded by the addition of
up to 7 m2+ expansion units to provide up to
99 points. The total length of the m2 system
must not exceed 1Km.
Note:
The last expansion unit must have
links A1 and B2 connected situated just
above the RS485 connector.

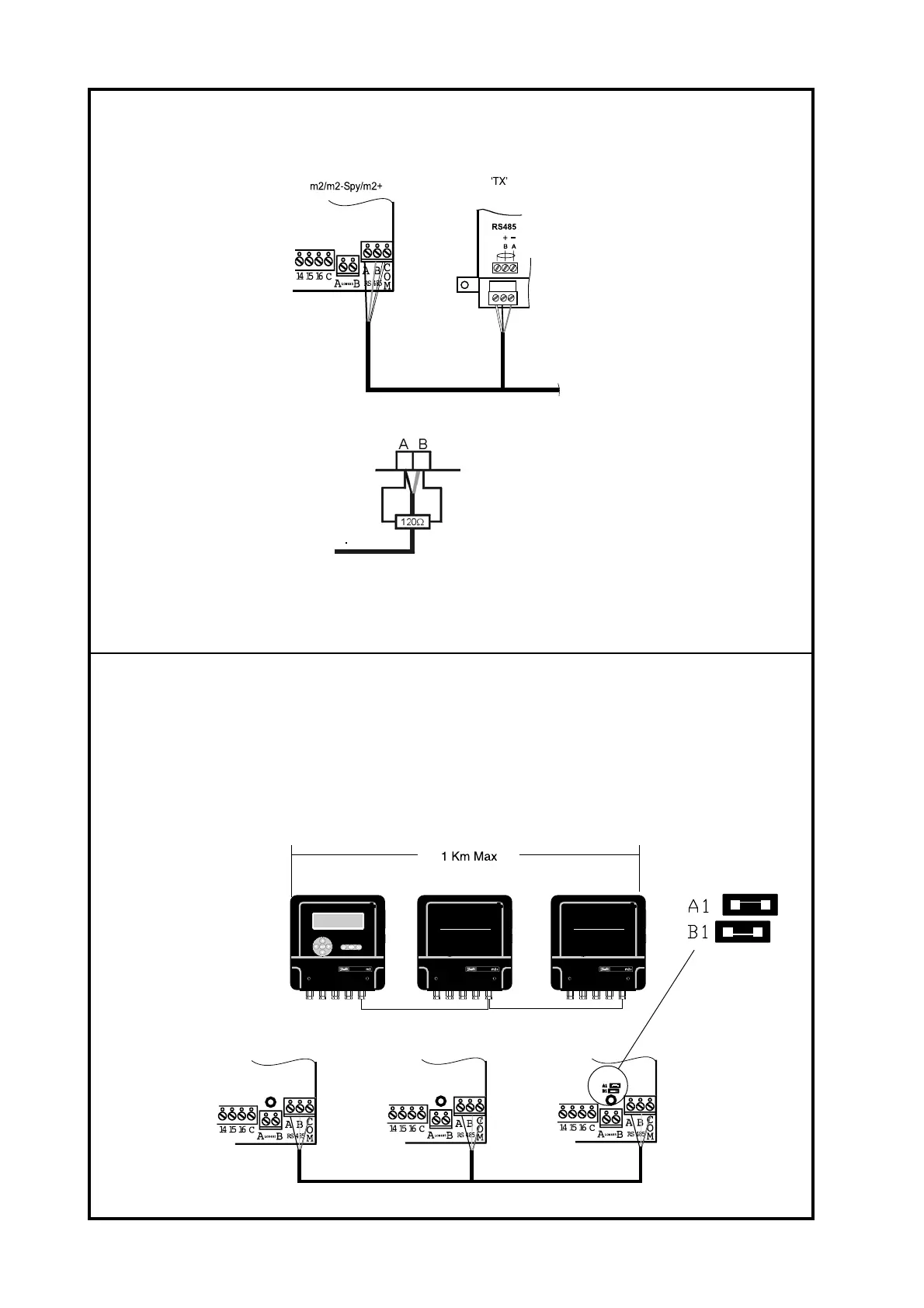

m2+ Expansion Units m2+ - Erweiterungseinheiten Unités d’extension du m2+
The section must be terminated at the end by
mounting a 120 ohm resistance over the cable’s
wires.
‘TX’ Wiring ‘TX’ Verbindung Câblage des TX
End Termination
Kabelabschluß
Terminaison
Am letzten Regler (Ende der
Datenkommunikationsleitung) muss ein
Widerstand von 120 Ohm als sogenannter
Netzwerk-Abschlusswiderstand angeschlossen
werden.
Le bus doit être terminé à chaque extrémité par
une résistance de 120 ohms, placée entre les
bornes A et B.
Der m2 kann durch Anschluß von bis zu 7 m2
Plus-Erweiterungseinheiten auf bis zu 99 Punkte
erweitert werden. Die Gesamtlänge des m2-
Systems darf 1km nicht überschreiten.
Hinweis:
An die letzte Erweiterungseinheit
müssen die über dem RS485-Stecker befindlichen
Verbindungselemente A1 und B2
angeschlossen sein
La capacité du m2 peut être étendue en ajoutant
jusqu’à 7 unités d’extension m2 + qui apporteront
jusqu’à 64 points supplémentaires. La longueur
totale du système m2 ne doit pas dépasser 1 km.
Remarque :
Sur la dernière unité d’extension, il
faut fermer les liaisons A1 et B2 qui sont
situées au-dessous du connecteur RS485.
