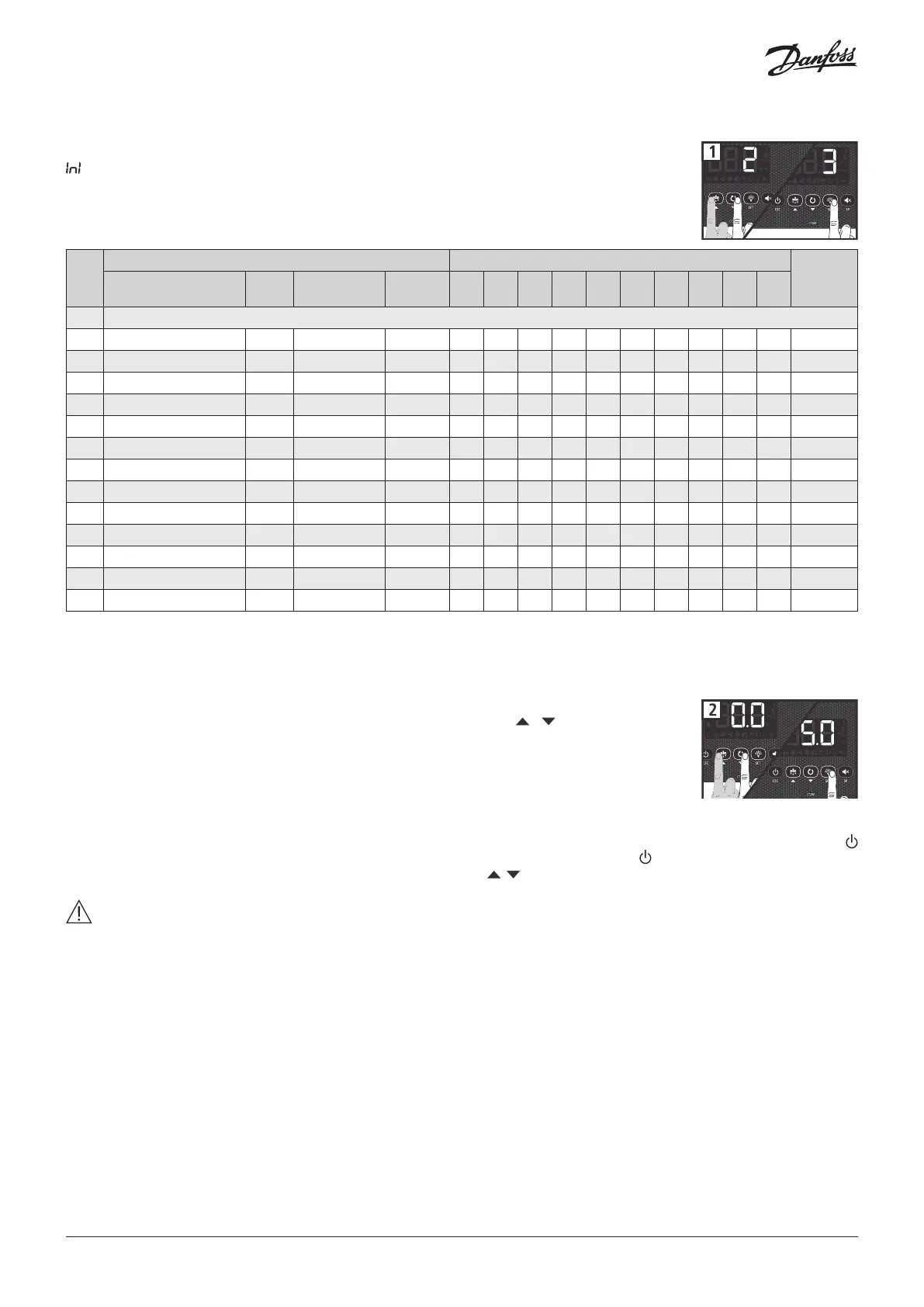

Conguración inicial (asistente)
Al recibir alimentación por primera vez, el equipo entra en modo ASISTENTE. El display muestra el mensaje
intermitente con 0.
Paso 1:
Seleccionar la opción InI adecuada según el tipo de instalación a realizar y pulsar SET. Las opciones
disponibles se muestran en la siguiente tabla:
Paso 2:
Introducir el valor del punto de ajuste (Set Point) deseado mediante las teclas y y pulsar SET.
El asistente de conguración ha nalizado, el equipo comienza a regular la temperatura.
Si no es la primera vez que se ejecuta el asistente, al nalizar el último paso, el display muestra el mensaje
dFp (parametros por defecto) pudiendo elegir entre dos opciones:
0: Sólo se modican los parámetros que afectan al asistente, el resto permanecen igual.
1: Todos los parámetros retornan a su valor de fábrica excepto los modicados por el asistente.
Importante: El asistente de conguración no vuelve a activarse. Para activarla de nuevo, activar el modo Stand-By (pulsando la tecla
durante 3 segundos) y esperar a que el equipo detenga la regulación completamente (El indicador se ilumina de forma permanente) y
pulsar en este orden las siguientes teclas (una detrás de otra, no a la vez) , , SET.
Advertencia: Si la función recogida de gas está activa, puede transcurrir un cierto tiempo desde que iniciamos la función Stand-by
hasta que el controlador se detiene.
Nota: En caso de escoger las opciones 2, 5, 7, 9 ó 12, revisar a conguración del parámetro I11 en función del presostato utilizado. (Ver
esquema incluido en el equipo).
* o00=2 en AK-RC 204B, o00=0 en AK-RC 205C
InI
Tipo de instalación Parámetros
Esquema
a utilizar
Regulación del frío
Pump
Down
Desescarche
Ventiladores
evaporador
Pd
o00 I00 I10 I11 I20 I21 d1 d7 F3
0 Modo demo, muestra temperatura en display pero no regula temperatura ni activa relés.
1 Solenoide No Eléctrico Si 0 * 2 0 0 0 0 20 0 0 A
2 Solenoide + compresor Si Eléctrico Si 1 1 2 7 1 0 0 20 0 0 B
3 Solenoide + compresor No Eléctrico Si 0 1 2 0 0 0 0 20 0 0 B
4 Solenoide No Aire Si 0 * 1 0 0 0 0 20 1 1 A
5 Solenoide + compresor Si Aire Si 1 1 1 7 1 0 0 20 1 1 B
6 Solenoide + compresor No Aire Si 0 1 1 0 0 0 0 20 1 1 B
7 Solenoide + compresor Si Hot gas Si 1 1 2 7 1 9 1 5 2 0 C
8 Solenoide + compresor No Hot gas Si 0 1 2 0 0 9 1 5 2 0 C
9 Solenoide + compresor Si
Inversión de ciclo
Si 1 1 2 7 1 0 0 5 3 0 D
10 Solenoide + compresor No
Inversión de ciclo
Si 0 1 2 0 0 0 0 5 3 0 D
11 Solenoide No Estático No 0 * 1 0 0 0 0 20 1 - A
12 Solenoide + compresor Si Estático No 1 1 1 7 1 0 0 20 1 - B
13 Solenoide + compresor No Estático No 0 1 1 0 0 0 0 20 1 - B
