PORTUGUÊS

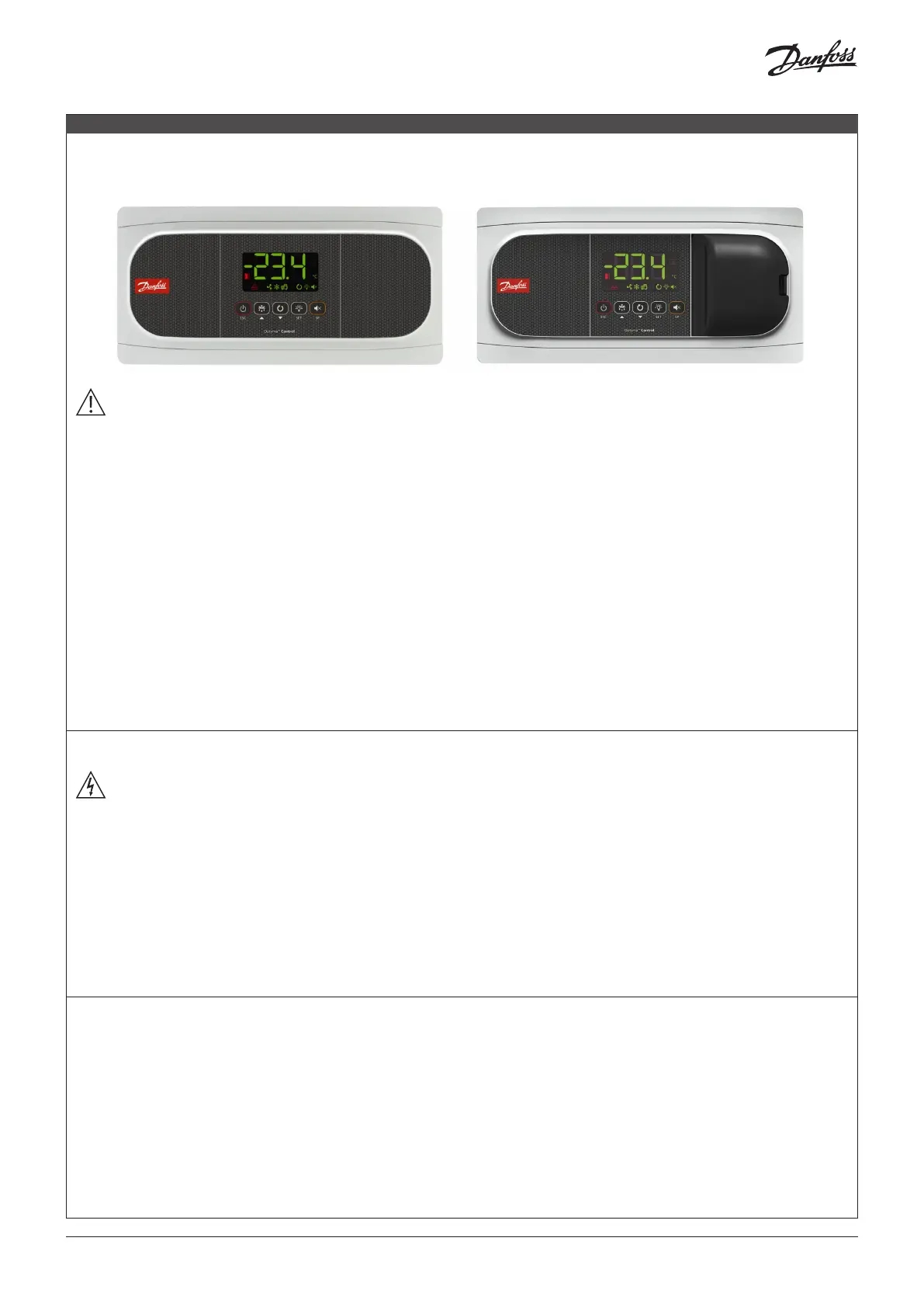

Controlador de temperatura para câmaras frigorícas e congeladores
Tipo AK-RC 204B e AK-RC 205C
Avisos
• Utilizar o equipamento violando as instruções do fabricante pode alterar os requisitos de segurança do aparelho. Para o
funcionamento correto do mesmo, só devem ser utilizadas sondas fornecidas pela Danfoss.
• Entre -40 °C e +20 °C, se se prolongar a sonda NTC até 1000 m com um cabo de no mínimo 0.5 mm
2
, o desvio máximo será de 0.25 °C
• Deve ser instalado num local protegido das vibrações, da água e dos gases corrosivos, onde a temperatura ambiente não
ultrapasse o valor indicado nos dados técnicos.
• Para que a leitura seja correta, a sonda deve localizar-se num local sem inuências térmicas alheias à temperatura que se deseja
medir ou controlar.
• O grau de proteção IP65 é válido apenas com a tampa protetora fechada.
• O grau de proteção IP65 é válido apenas no caso da entrada dos cabos no equipamento ser efetuada mediante tubagem para
cabos elétricos + bucim com proteção IP65 ou superior. A dimensão dos bucins deve ser a adequada para o diâmetro da tubagem
utilizada.
• Não pulverizar diretamente o equipamento com mangueiras de alta pressão, pois pode provocar danos.
IMPORTANTE:
• Antes de iniciar a instalação, você deve seguir o conselho dos regulamentos locais em vigor.
• Os relés AUXILIARES são programáveis; o seu funcionamento depende da conguração.
• A função das entradas digitais depende da conguração.
• As intensidades e potências indicadas são as máximas de trabalho admissíveis.
Ligações
Desligar sempre a alimentação para efetuar as ligações.
As sondas e os seus cabos NUNCA devem ser instalados num sistema de condução junto dos cabos de potência, controlo ou
alimentação.
O circuito de alimentação deve estar equipado com um interruptor para se desligar com o mínimo de 2 A, 230 V, situado próximo do
aparelho. O cabo de alimentação será do tipo H05VV-F ou NYM 1x16/3. A secção a utilizar dependerá dos regulamentos locais em
vigor, mas nunca deverá ser inferior a 2.5 mm
2
.
Os cabos de saída dos relés ou contactores devem ter uma secção de 2.5 mm
2
, devem admitir temperaturas de trabalho iguais ou
superiores a 70 °C e devem ser instalados de forma a minimizar a sua exão.
A zona de ligação de 120 / 230 V~ deve manter-se desprovida de qualquer elemento externo.
As ligações a realizar dependem do tipo de instalação. Use o esquema adequado em função da opção escolhida no assistente.
Consulte as opções disponíveis na folha de esquemas anexada.
Assistente refere-se a uma ferramenta integrada para guiar o usuário através do processo de conguração.
Manutenção
• Limpar a superfície do equipamento com um pano macio, água e sabão.
• Não utilize detergentes abrasivos, gasolina, álcool ou solventes, poderão danicar o equipamento.
