Page #2 background imageLoading...
Page #2 background image

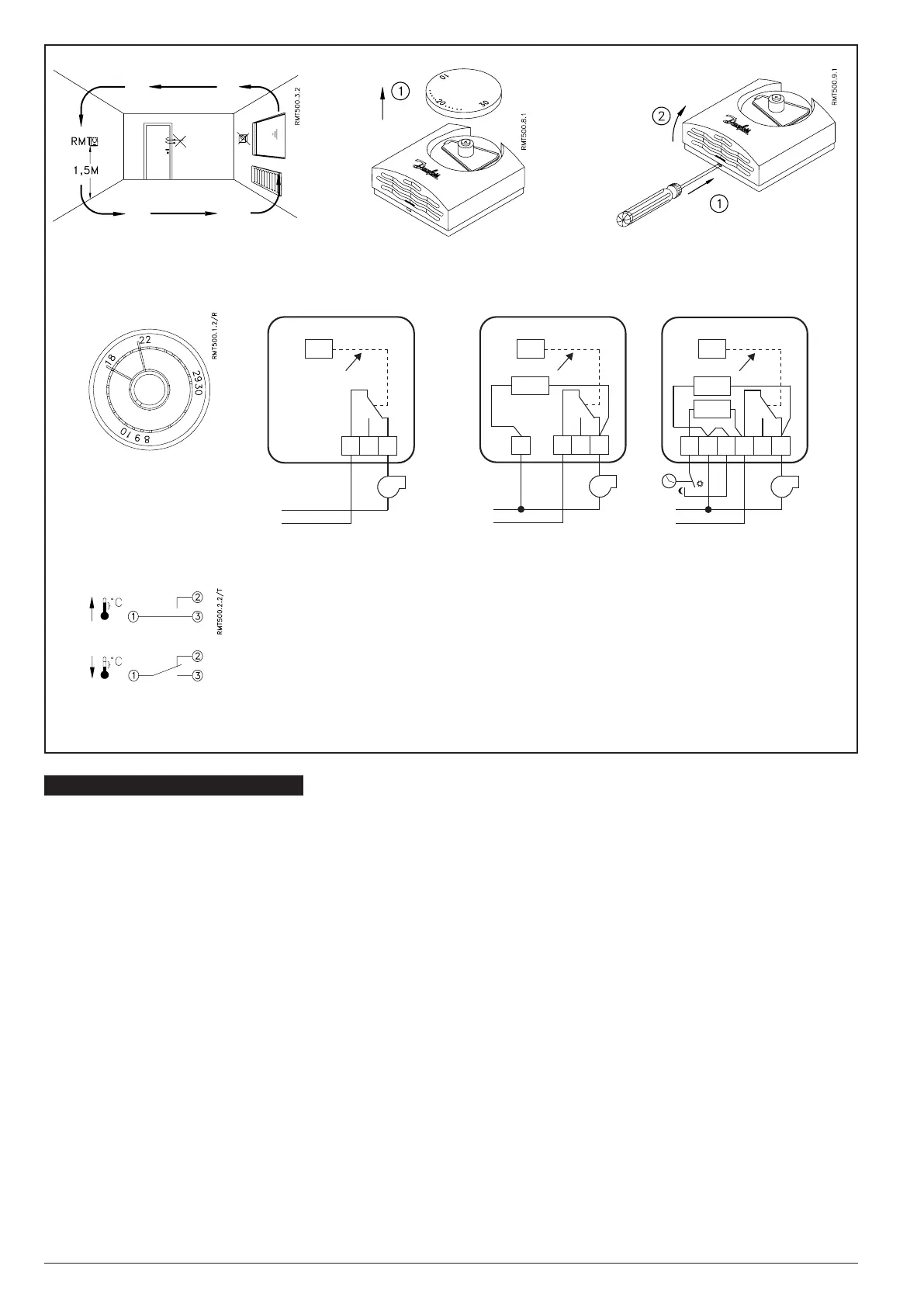

Fig. 1 Fig. 2 Fig. 3
Fig. 4
Fig. 8
Choix de l’emplacement, Fig. 1
Le thermostat RMT détecte une température
ambiante considérée comme représentative. Il
doit donc être placé dans la pièce la plus froide,
à labri des courants d’air et des sources de
chaleur telles que soleil, poste de télévision ou
autres.
Montage, Fig 2 et 3
Couper l’alimentation avant de retirer le
couvercle.
Fixer le socle du thermostat sur une boîte
encastrée en évitant les parois trop froides. La
plage de réglage peut être limitée par 2 butées
situées au revers du bouton de réglage de
température, Fig 4.
Raccordements, Fig 5, 6 et 7
Pouvoir de coupure: 230 V, 50 - 60 Hz, 10 (4) A
Charge mini de contact: 150 mA
Contact inverseur unipolaire SPDT: voir fig. 8
Attention: Toujours raccorder la phase sur la
borne .
Lorsque le RMT commande un relais ou une
charge inductive, il est probable que certains
parasites radio ou TV se produisent.
Le thermostat RMT avec résistance anticipatrice
a un faible différentiel de température pour
assurer une régulation plus fine. Raccorder dans
ce cas le borne comme indiqué Fig. 6 et 7.
RMT-230T
Il est possible de réasliser un abaissement de
température de 5 K avec le modèle RMT-230T.
Raccorder dans ce cas la résistance incorporée
Rn comme indiqué sur la Fig. 7.
FRANCAIS
T
ss
Rp
4 1 3 2
t
N
L
T
1 3 2
t
N
L
T
ss
Rp
4 1 3 2
t
N
L
6
5
Rn
Fig. 5 Fig. 6 Fig. 7
RMT230
RMT230
RMT230T
