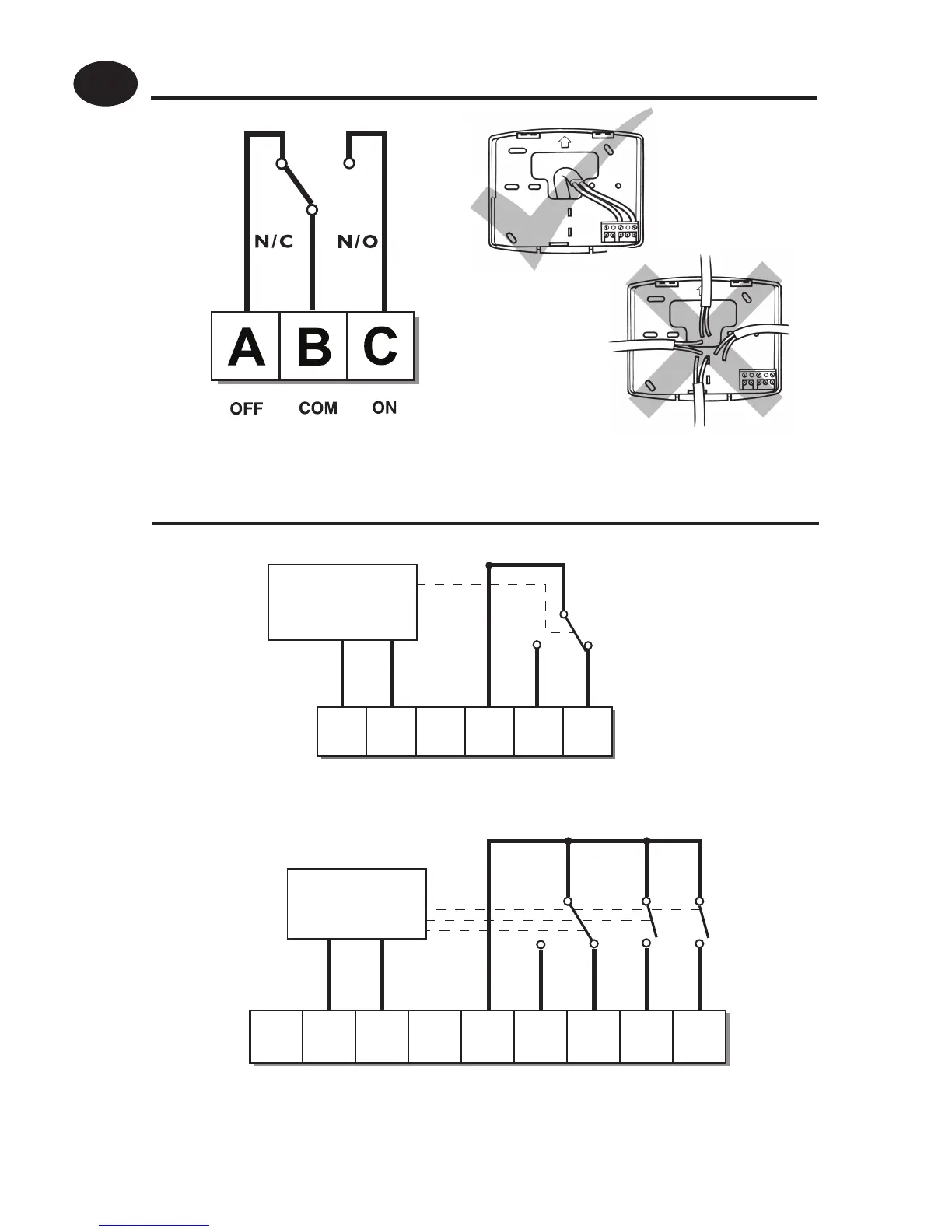

Câblage (versions câblées seulement)
RX1
RX2 & RX3
12
3
4
ELECTRONICS
N
L
COM
ZONE
1 ON
ZONE
1 OFF
A
ELECTRONICS
B
C1
2
345
6
N
L
ZONE
1 ON
ZONE
1 OFF
ZONE
2 ON
ZONE
3 ON
COM
TERMINAL 6
RX3 ONLY
Câblage du Récepteur RX (modèles RF uniquement)
NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur.
