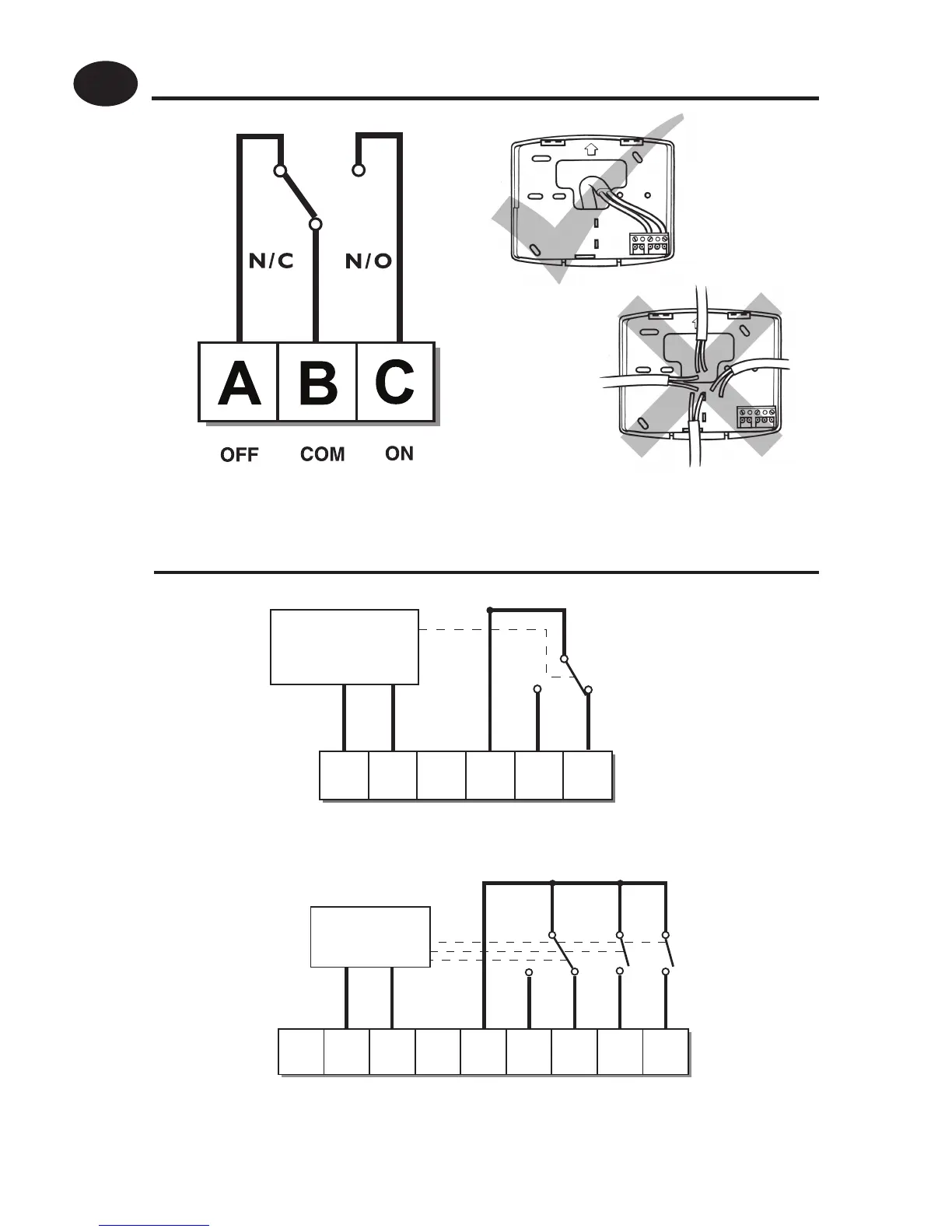

Cableado (solo versiones de conexión permanente)
RX1
RX2 & RX3
12
3
4
ELECTRONICS
N
L
COM
ZONE
1 ON
ZONE
1 OFF
A
ELECTRONICS
B
C1
2
345
6
N
L
ZONE
1 ON
ZONE
1 OFF
ZONE
2 ON
ZONE
3 ON
COM
TERMINAL 6
RX3 ONLY
Cableado del Receptor RX (solo para modelos RF)
N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la
alimentación de la red
Instrucciones de instalación
ES
TERMINAL 6
RX3 SOLO
