Dantherm CDT 22 - Hygrostatanschluss; Kondensatabfluss

DEUTSCH
20
4.2 Kondensatabfluss
In den Geräten CDT 22, 35, 35S und 50 kann das Kon-
densat in einem Wasserbehälter aufgefangen oder durch
einen Schlauch direkt abgeleitet werden.
Die Kondensatschalen der CDT 22, 35, 35S und 50 sind
mit Kupferstutzen versehen (Aussendurchmesser 12,7
mm) für den Anschluss eines ½“ Schlauches.
Werden die CDT 22, 35, 35S und 50 mit Wasserbehälter
verwendet, schaltet das Gerät automatisch ab, wenn der
Behälter gefüllt ist.
Vor dem Entleeren des Wasserbehälters ist das Gerät abzuschalten.
Im CDT 85 wird das Kondensat durch einen ½“ Schlauch abgeleitet, der an den Kunststoffstutzen
der Kondensatschale angeschlossen wird (Aussendurchmesser 13,3 mm) – siehe Fig. 4.
4.3 Hygrostatanschluss
Der Entfeuchter kann im Dauerbetrieb arbeiten oder durch einen Hygrostaten (Zubehör) gesteuert
werden. Der Hygrostat wird an die Hygrostatsteckdose (3) (CDT 22, 35, 50, 85 oder (4) (CDT
35S) angeschlossen.
Wünscht man, den Hygrostaten auf dem Entfeuchter anzubringen, ist die Seite des Entfeuchters
die beste Placierung, damit der Entfeuchter wenigst möglich auf den Hygrostaten einwirkt. Es ist
empfehlenswert, den Hygrostaten möglichst weit vom Gerät entfernt anzubringen, um die optima-
le Messung der relative Feuchtigkeit der Luft zu erzielen.
Die Spannung am Hygrostatausgang beträgt 12V.

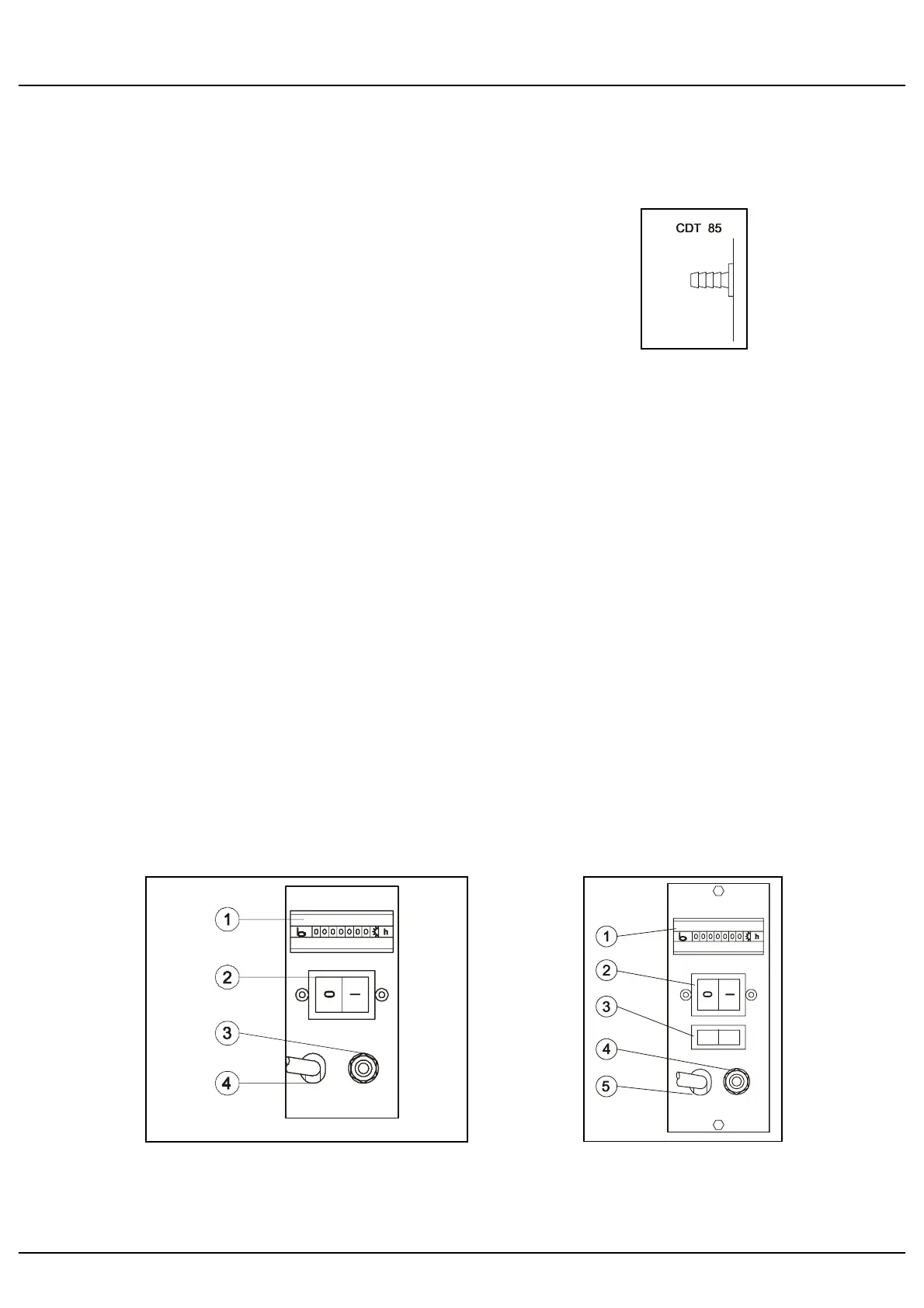

Figur 4 zeigt den Abfluss
der CDT 85.
Fig. 5.2 zeigt: Betriebsstundenzähler (1) Hauptschalter (2),
Schalter für Heizkörper (3), Hygrostatanschluss (4) und
Kabel (5).
CDT 35S
Figur 5.1 zeigt: Betriebsstundenzähler (1) Hauptschalter (2)
Hygrostatanschluss (3) und Kabel (4).
CDT 22, 35, 50, 85
