Description du produit, suite
Pièces,
suite
Nº
Pièce
Nº
Pièce
5
Filtre à air d'alimentation (G4/F7)
Filtre G4 standard, filtre F7 pour
pollen en option
13
Capteur de température, T2
6
Plaque d'identification
14
Capteur de température, T3
7
Module de ventilateur d'échappe-
ment
15
Capteur de température, T4
8
Module de dérivation (HCV 5 uni-
quement)
-
Débit d'air

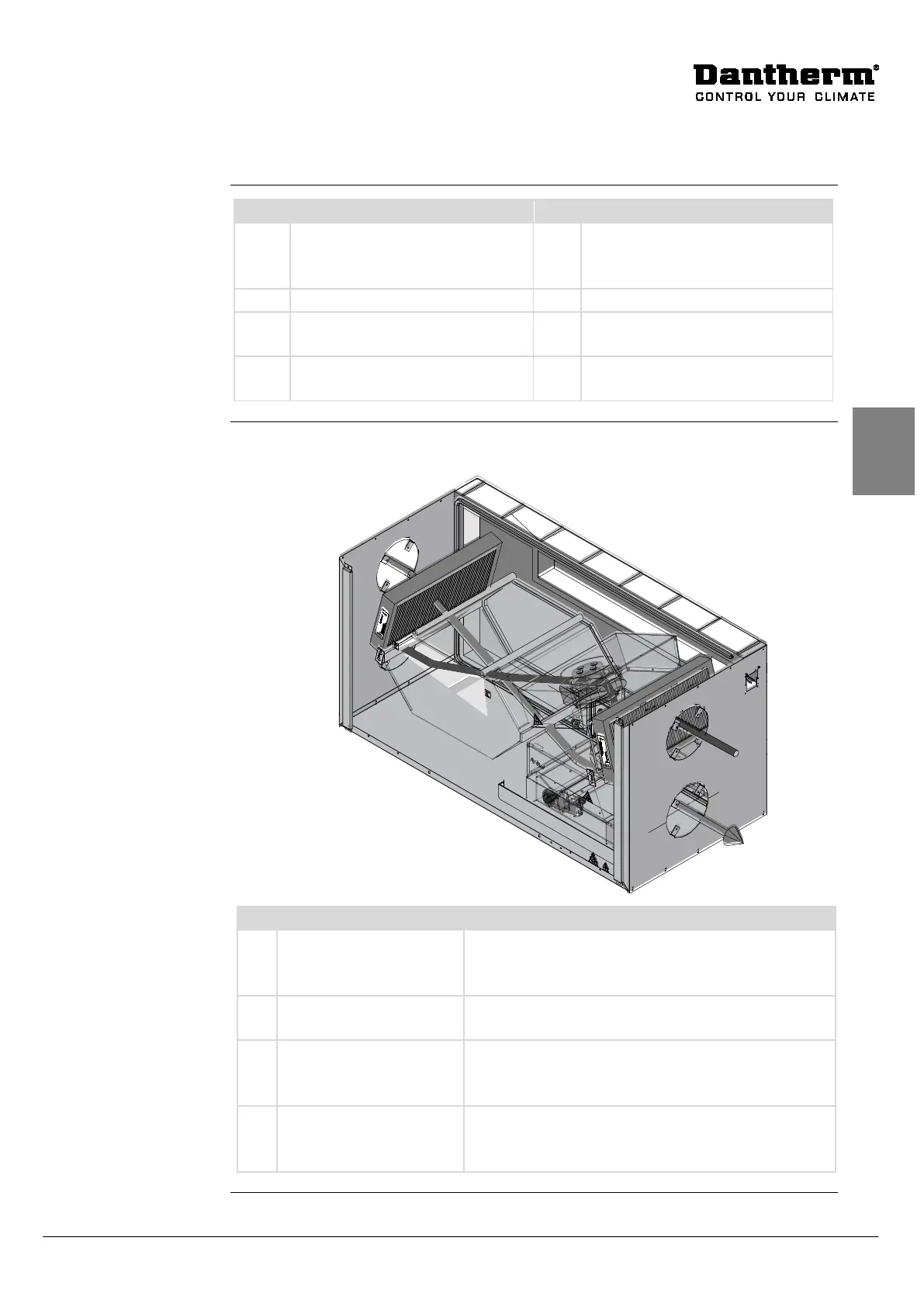

Le schéma suivant décrit et illustre le débit d'air au sein de HCH 5 et HCH 8 :
Nº
Description

Air extérieur (T1)
L'air extérieur entrant dans l'échangeur de chaleur
est prêt à être chauffé grâce à l'air prélevé dans la
maison (

).

Air d'alimentation (T2)
L'air d'alimentation est chauffé grâce à la recircula-
tion de la chaleur de l'air prélevé (

).

Air prélevé (T3)
L'air prélevé, pollué et chaud, est utilisé pour chauf-
fer l'air extérieur () par le biais d'un échange de
chaleur dans l'échangeur.

Air d'échappement (T4)
La chaleur de l'air prélevé permet de chauffer l'air
extérieur froid (
). L'air d'échappement est acheminé
hors de la maison.




