Commande à distance HCP 10/11 – Manuel d'installation et
d'utilisation, suite
Pièces

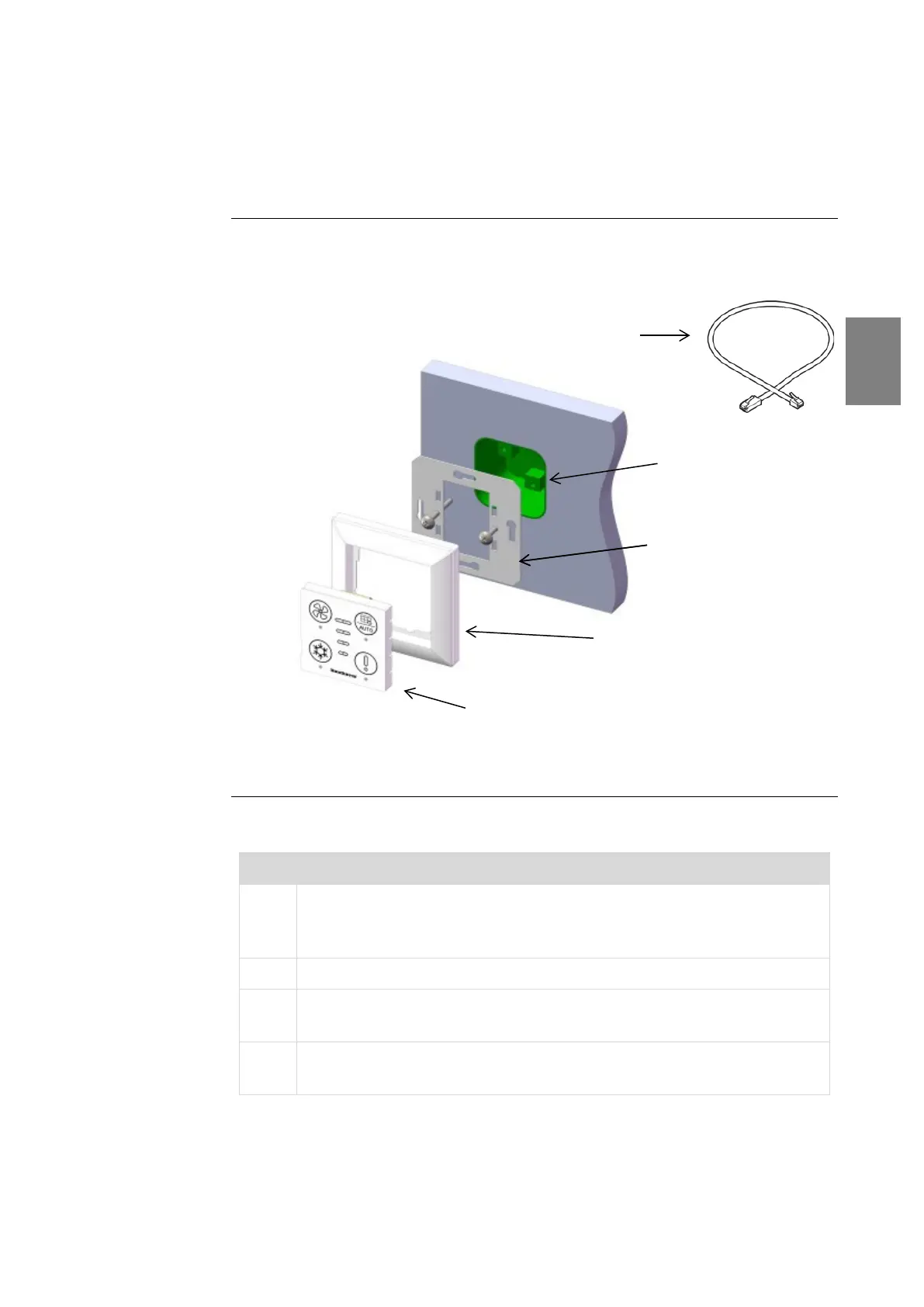

La figure suivante présente les éléments associés au HCP 10/11 (boîtier mural non
fourni) :
Procédure
Suivez les étapes ci-dessous pour monter la commande à distance :
Étape
Action
1
Montez le boîtier mural dans le mur si ce n'est pas déjà fait.
Le HCP 10/11 s'intègre dans un boîtier mural GIRA EAN 4010337061038 ou
LK Fuga EAN 5703302105002 (vert).
2
Montez le cadre métallique sur le boîtier mural à l'aide des 2 vis.
3
Passez le câble sortant du mur à travers le cadre en plastique et raccordez-
le au connecteur du tableau de commande.
4
Mettez sous tension et vérifiez si l'afficheur sur le HCP 10/11 s'allume, puis
emboîtez le tableau de commande dans le cadre métallique.
Câble RJ
Boîtier mural
Cadre métallique
Cadre en plastique
Tableau de commande
