KROK 3

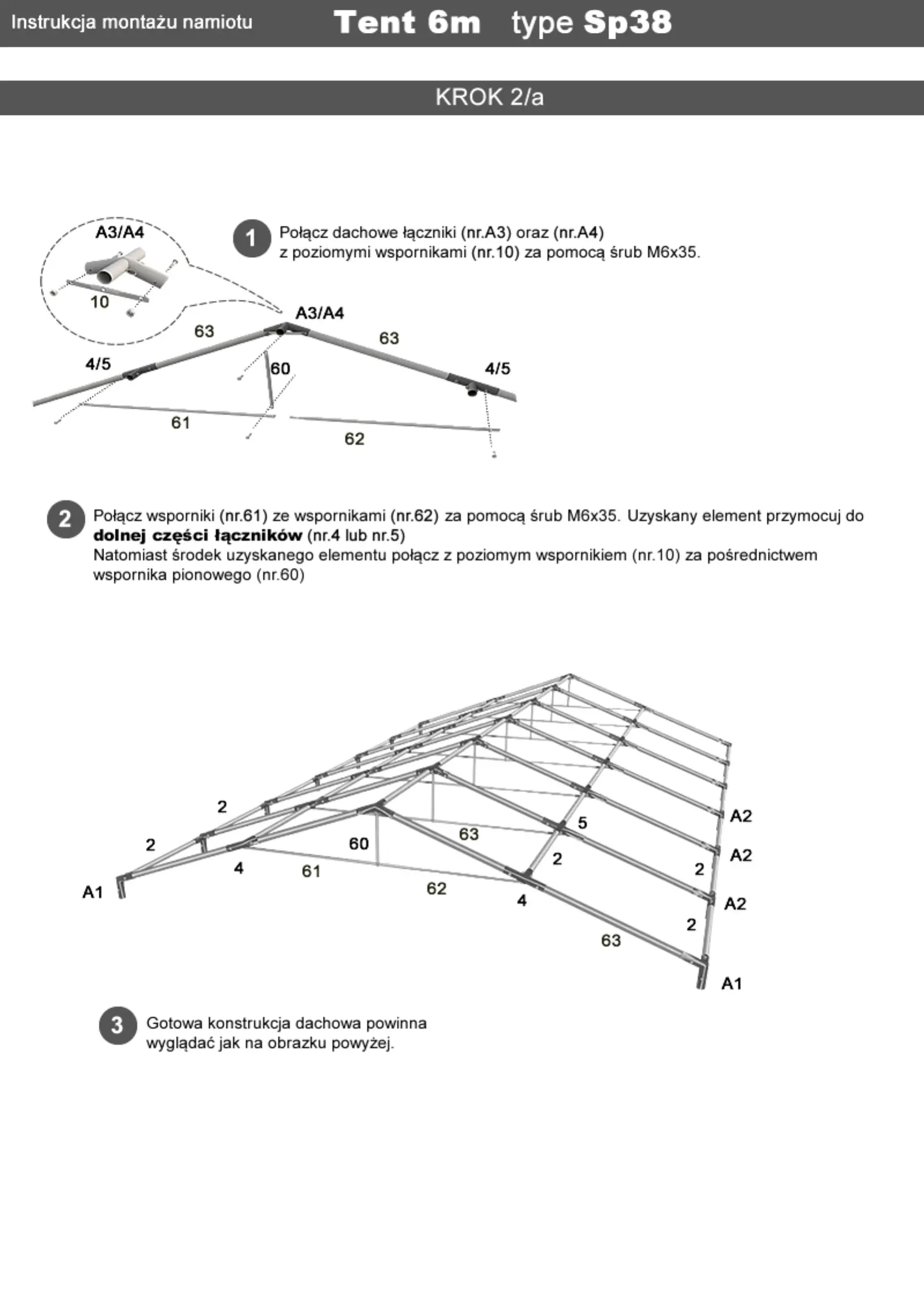

KROK 2/a
Połącz wsporniki (nr.61) ze wspornikami (nr.62) za pomocą śrub M6x35. Uzyskany element przymocuj do
dol nej c zęś c i ł ąc zni k ów (nr.4 lub nr.5)
Natomiast środek uzyskanego elementu połącz z poziomym wspornikiem (nr.10) za pośrednictwem
wspornika pionowego (nr.60)
Gotowa konstrukcja dachowa powinna
wyglądać jak na obrazku powyżej.
Połącz dachowe łączniki (nr.A3) oraz (nr.A4)
z poziomymi wspornikami (nr.10) za pomocą śrub M6x35.
3
2
1
61
62
62
A3 /A4
4/5
4/5
4
4
5
A3 /A4
10
60
61
60
A1
A1
A2
A2
A2
2
2
2
2
2
63
63
63
63
Instrukcja montażu namiotu
Tent 6m type Sp38
