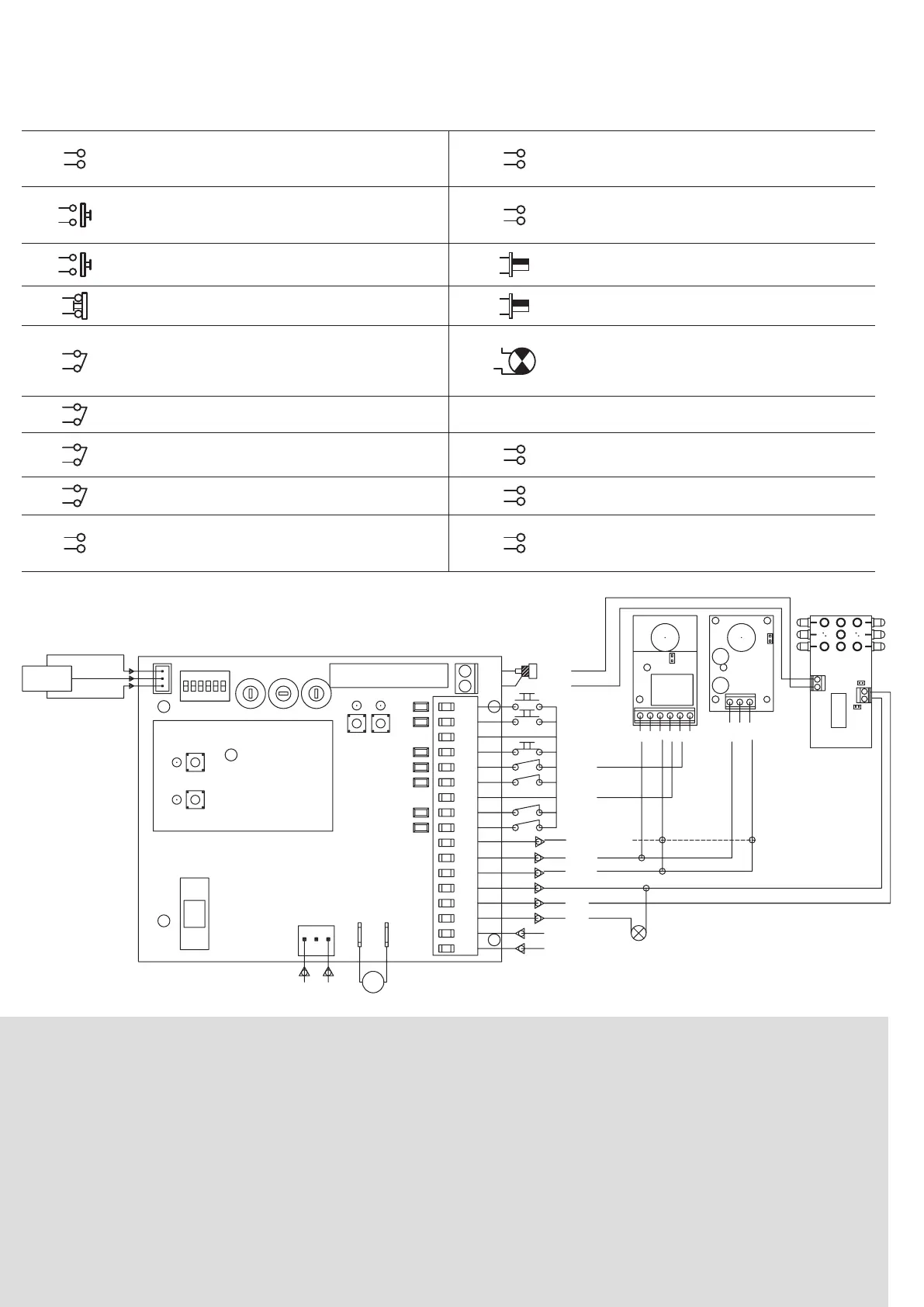

J1
TCA
SW1
CL
PWR
OP
PWR
RX433
DL1
DL2
START
PRGM
INS
DEL/PED
DL3
DL4
DL6
DL7
DL8
DL10
DL11
- +
- +
- +
1 2 3 4 5 6
LED1
LED2
F1
J2
T1
T2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
2
ANT
M
ENCODER
GREEN = 0V
WHITE = SIGNAL
BROWN = +5V
24 Vac
+ BATT
- BATT
LAMP
SPIA
+ 24 Vdc
- 24 Vdc
+ 24 Vdc FOTOTEST
FCA
FCC
COM
COSTA
FOTO
STOP
COM
START
PED
1 2 3 4 5 6
1 2 3
CANCELLAZIONE DI TUTTI I CODICI
Mantenere premuto il tasto “DEL/PED” per oltre 10 secondi i led LED1 e LED2 lampeggiano 3 volte.
N.B. Gli ingressi normalmente chiusi N.C. se non utilizzati devono essere ponticellati. Se si utilizzano più contatti N.C. sullo stesso morsetto questi vanno
collegati in serie, se invece si utilizzano più contatti N.O. sullo stesso morsetto vanno collegati in parallelo.
1
2
Ingresso antenna collegare al morsetto 1 il polo caldo dell’antenna ed al
morsetto 2 la calza
13
14
Uscita per alimentazione fotocellule con presenza di tensione
permanente. Attenzione usare solo con funzione FOTOTEST disattivata
DIP6=OFF altrimenti segnala un anomalia il lampeggiante rimane
acceso fisso e la barriera non parte. 14+/13- (max 150mA)
3
5
Ingresso APRE. Comanda solo l’apertura della barriera, utilizzabile con
loop detector e timer (fino a quando il contatto resta chiuso la barriera
resta aperta. Al ripristino del contatto la barriera richiude dopo il tempo
impostato con il trimmer TCA)
15
13
Uscita per collegamento accessori aggiuntivi 24Vdc 13-/15+ (max
500mA)
4
5
Ingresso START comanda l’apertura con barriera chiusa, lo stop durante
l'apertura (se DIP2 = OFF), la chiusura a barriera aperta, e riapre durante
la chiusura
15
16
Uscita lampeggiante: uscita intermittente 24Vdc max 10W
5
6
Ingresso STOP se attivato arresta ogni movimento.
15
17
Uscita SPIA: DIP5 = OFF, lampeggio veloce in chiusura, lento in
apertura, acceso fisso con barriera aperta, spento con barriera chiusa
7
9
Ingresso FOTO, con DIP3=OFF in chiusura inverte il movimento, in
apertura non interviene. Con DIP3=ON se la fotocellula viene impegnata
durante il movimento o a barriera ferma aperta, il tempo di richiusura
automatica diventa 3 secondi dal disimpegno della fotocellula anche con
il trimmer TCA al massimo)
15
17
Uscita luce semaforo DIP5 = ON accesa a barriera completamente
aperta(24Vdc max 10W)
8
9
Ingresso COSTA, (interviene solo in apertura,arresta la barriera e chiude per
1 secondo)
18
19
Ingresso batterie tampone 18- / 19+ (con 2 batterie 12V-2,2 AH si apre
circa un centinaio di volte la barriera)
9
10
Ingresso per finecorsa chiusura. Contatto N.C.
T1
T2
Uscita motore 24 Vdc.
9
11
Ingresso per finecorsa apertura. Contatto N.C. J1 Connettore encoder
12
13
Uscita per alimentazione fotocellule con presenza di tensione solo
durante il movimento della barriera. Utilizzabile per avere un risparmio
energetico finché la barriera è ferma e per poter usare la funzione
FOTOTEST DIP6=ON. (max 150mA)
J2 Connettore per ingresso secondario del trasformatore tensione 24 Vac
6 • PROGRAMMAZIONE
Da eseguire dopo aver installato tutti i dispositivi di segnalazione e sicurezza previsti dalle normative vigenti al fine di ridurre al minimo ogni rischio.
• Alimentare la centrale
• Verificare che tutti i led siano spenti (tranne DL10). Solo nel caso che le fotocellule siano alimentate ai morsetti 12-13 il led DL7 deve essere acceso.
• Selezionare tramite il dip 4 il tipo di motore che si stà utilizzando( PUNTO6 e PUNTO4 hanno finecorsa elettrici ed encoder) con dip4 in OFF motore con
finecorsa elettrici e encoder. Con dip 4 in ON solo con finecorsa elettrici.
Programmazione STANDARD con motore provvisto di finecorsa elettrici e encoder(dip 4 in OFF):
REGOLARE I FINECORSA IN MODO CHE INTERVENGANO POCO PRIMA DELLA BATTUTA MECCANICA, SIA IN APRE CHE IN CHIUDE. IMPORTANTE, portare
l’asta in posizione di chiusura (finecorsa di chiusura impegnato), il led DL10 deve essere acceso.
1. Tenere premuto il pulsante PRGM fino a che il led DL2 comincia a lampeggiare e poi rimane acceso fisso.
2. Eseguire un 1° comando di START o telecomando appreso in precedenza, la barriera apre.
3. Ad apertura quasi ultimata eseguire un 2° comando di START, in questo modo si determina il rallentamento in apertura. La barriera poi prosegue fino
all’arresto meccanico in apertura e il led DL2 si spegne. Dopo 3 secondi la barriera chiude automaticamente.
4. A chiusura quasi ultimata eseguire un 3° comando di START, in questo modo si determina il rallentamento in chiusura. La barriera poi prosegue fino
all’arresto meccanico in chiude.
5. La programmazione è terminata
