Handleiding DV-12K
1.0 ALGEMEEN
De DV-12K is een tijdgestuurde relais kast waar-
mee maximaal 2 x 600 watt armaturen, of 2 x
400 watt armaturen geschakeld kunnen worden.
Bovendien heeft de DV-12K een kachelcontact.
1.1 TECHNISCHE GEGEVENS
Afmetingen : 110 x 210 x 70mm.
Benodigde werkspanning : 230 Vac / 50Hz.
Max. vermogen : 6 Ampère.
Max. vermogen kachelcontact : 6 Amp.
Isolatie niveau : IP-44
1.2 BENODIGDE WERK SPANNING DV12K
Om de DV-12K aan te sluiten, heeft U bij
voorkeur een ‘schone’ groep van tenminste 6
Amp. nodig. Een ‘schone’ groep wil zeggen, dat
deze groep uitsluitend gebruikt wordt door de
DV-12K. Als U geen ‘schone’ groep (over) heeft,
adviseren wij U de DV-12K door een erkend
installateur te laten installeren.
De DV-12K heeft een (thermische) 6 Amp. zeke-
ring. Deze zekering schakelt de DV-12K vanzelf
bij een overbelasting en/of kortsluiting uit.
1.3 INSTALLATIE VAN DE DV12K
Aan de achterkant van de DV-12K zitten 2 beves-
tigingsbeugels. Hiermee kunt U de DV-12K op
een (vlakke) ondergrond monteren.
LET OP!
De analoge tijdklok is een gevoelig onderdeel
van de DV-12K, en kan slecht tegen harde
schokken.
• MonteerdeDV-12KindebuurtvanUw
‘schone’ groep.
Aan de onderkant van de DV-12K vindt U een
geaard (230v.) aansluitsnoer.
• Monteer,indiennodig,eengeaardstopcontact
op Uw ‘schone’ groep.
• Steeknudestekkervanhetaansluitsnoerin
het stopcontact van Uw ‘schone’ groep.
• UwDV-12Kisnuaangeslotenopdenetspan-
ning.
1.4 APPARATUUR AANSLUITEN OP DE DV12K
U kunt op Uw DV-12K 2 x 600 watt, óf 2 x 400
watt armaturen aansluiten.
In de stappen 1.2 en 1.3 heeft U de DV-12K;
• Aangeslotenopeen‘schone’groep,
• Gemonteerdopeenvlakkeondergrond,
• Voorzienvannetspanning.
NumoetendeVSA’s(armaturen)wordenaange-
slotenopdeDV-12K.Lees,voordatUdeVSA’s
gaat aansluiten, de installatie handleiding van
dezeVSA’saandachtigdoor,zodatUdezegoed
aansluit.
AlsdeVSA’sgoedzijnaangesloten,ziteraan
elkvandeVSA’seen230v.aansluitsnoer.Steek
nudeaansluitsnoerenvanbeideVSA’sinde2
inbouw contactdozen (stopcontacten) aan de
zijkantvandeDV-12K.Uheeftnu2VSA’saange-
sloten op de DV-12K.
1.5 HET KACHELCONTACT
Aan de voorkant van de DV-12K vindt U een
(groene) inbouwcontactdoos (stopcontact) ten
behoeve van een elektrische kachel van max. 6
Amp. Hier kunt U Uw kachel insteken.
2

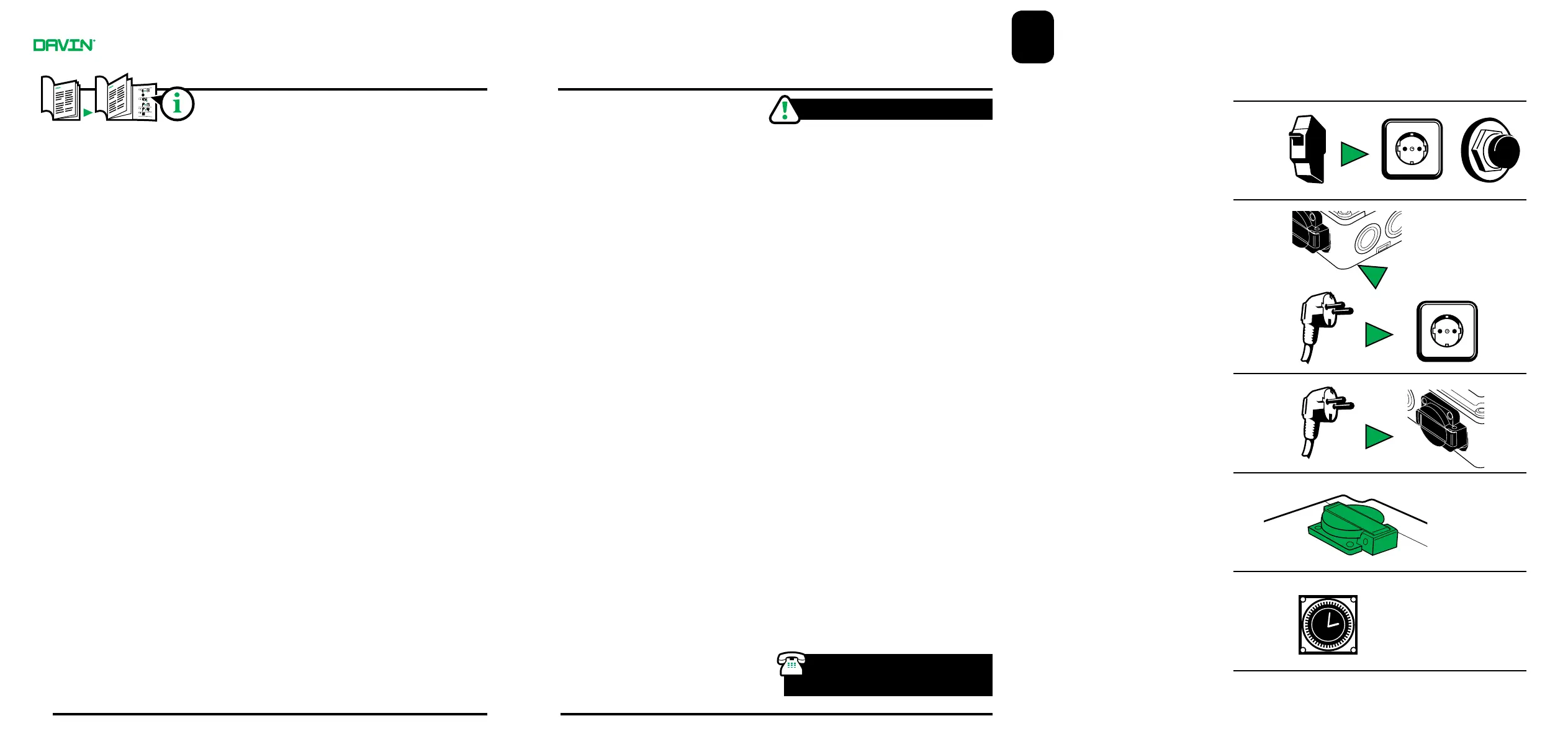

1.2
1.3
1.4
1.5
1.6
1.6 DE DV12K INSTELLEN VOOR GEBRUIK
De DV-12K is nu klaar voor gebruik, we hoeven
nu alleen nog maar de klok in te stellen.
• Verwijderhetplastickapjevandeschakel-
klok.
Aan de rechterkant van de klok vindt U een
3-standen schakelaar.
1 = Continue ‘AAN’
0 = Alles ‘UIT’
2 = De DV-12K schakelt op de ingestelde tijden.
• Zetde3-standenschakelaarophetklokje(2)
• NumoeterbepaaldwordenwanneerdeDV-
12K ‘AAN’ en ‘UIT’ moet.
• Daarvoormoetendepennetjes(dezgn.‘rui-
tertjes’) die rond de klok zitten, naar buiten
worden geduwd.
 StaandepennetjesnaarBINNEN;Danscha-
kelt de klok ‘UIT’.
 StaandepennetjesnaarBUITEN;Danscha-
kelt de klok ‘AAN’.
• Omdetijdkloktussen2tijdenlatenschake-
len, (de ‘AAN’ tijd, en de ‘UIT’ tijd), moeten
ALLE pennetjes, tussen die 2 tijden, naar
buiten worden geduwd.
• Dekortsteschakelstandvandeklokis15
minuten.
• WanneerUde‘AAN’ende‘UIT”tijdenheeft
bepaald, draait U de klok (met de hand) lang-
zaam met de klok mee, om te controleren of
alles klopt.
• WanneerUervanovertuigdbentdatallesop
de juiste tijd schakelt, is de DV-12K klaar voor
gebruik.
1.7 VOOR UW VEILIGHEID
• DejuistewerkingvandeDV-12Kwordtuit-
sluitend gegarandeerd, als U deze handlei-
ding in acht neemt.
• OndanksdathetmogelijkisomdeDV-12K
zelf te installeren, raden wij U aan dit door
een erkende installateur te doen.
• VóórdatUdeDV-12Kinstalleert,MOETde
220v. spanning van het aansluitpunt af worden
gehaald (Controleer dit!)
• Dezehandleidingisuitsluitendtegebruiken
voor de DV-12K.
• OpDAVIN
®
producten zit 1 jaar fabrieksgaran-
tie.
• Omvoordezegarantieinaanmerkingte
komen, dient U de DV-12K terug te brengen
naar het verkooppunt.
• AlseraanDAVIN
®
producten veranderingen
zijn aangebracht, zonder uitdrukkelijke en
schriftelijke toestemming van de fabrikant
vooraf, vervalt de garantie.
• DeDAVIN
®
garantie vervalt bij onzorgvuldige
installatie van de DV-12K.
• Nochdeproducent,nochdeimporteur,noch
de wederverkopers van de DV-12K zijn aan-
sprakelijk voor schade welke voortvloeit uit
het gebruik van de DV-12K.
3
SERVICENUMBER/HELPDESK:
+31 (0)6 – 14 813 447
