1.0 ÁLTALÁNOS
A DV-12K egy időzítővel irányított váltó doboz,
aminek a segítségével maximálisan 2 x 600 watt
armatúra vagy 2 x 400 watt armatúra kapcsol-
ható. Ezenfelül a DV-12K egy kályha kontaktot
tartalmaz.
1.1 TECHNIKAI ADATOK
Méret :110x210x70 mm
Igényelt feszültség :230 Vac/50 Hz
Max. teljesítmény :6 Amp
Max. teljesítmény kályha kontakt:6 Amp
Szigetelésiszint :IP-44
1.2 SZÜKSÉGES MŰKÖDÉSI FESZÜLTSÉG
DV12K
A DV-12K összekapcsolásához szüksége lesz
egy legalább 6 Amperos ‘tiszta’ csoportra.
A ‘tiszta‘ csoport kifejezés azt jelenti, hogy ez
a csoport kizárólagosan csak a DV-12K ál-
tal van használva. Ha nem áll rendelkezésére
egy (külön) ‘tiszta‘ csoport akkor ajánljuk, hogy
egy hivatalosan elismert installáló installálja a
DV-12K-t.
A DV-12K egy 6 Amperes hőbiztosítékot tartal-
maz. Ez a biztosíték kikapcsolja a DV-12K-t túl-
terhelés és / vagy rövidzárlat esetén.
Ha hőbiztosíték a DV-12K-t kikapcsolja (túlter-
helés és / vagy rövidzárlat esetén) a DV-12K új-
raindítható.
DV-12K újraindítása
• Oldjamegaproblémátamiaktiváltaa
hőbiztosítékot.
• ADV-12Kaljánfoglátniegyhőbiztosítékot
az alábbi címkével: ‚Áramkör megszakító –
NyomjamegaRESETgombot’.
• Nyomjamegeztagombothogyújraindítsaa
DV-12K-t.
• ADV-12Kmostújbólműködik.
1.3 A DV12K INSTALLÁLÁSA
A DV-12K hátsó oldalán 2 csatlakozó konzol ta-
lálható. Ezek segitségével felszerelheti egy (la-
pos) felületre.
VIGYÁZAT!
Az analóg időzítő érzékeny része a DV-12K-nak,
és nem bír ki erős lökéseket.
• HelyezzeelaDV-12K-tközela‘tiszta‘cso-
porthoz.
A DV-12K alján talál egy földelt (230V) csatla-
kozó kábelt.
• Szereljenbe,haszükségesegyföldeltcsatla-
kozót a ‘tiszta‘ csoportra.
• Dugjabeacsatlakozókábelta‘tiszta‘csoport
konnektorjába.
• AzÖnDV-12K-jamostmárcsatlakoztatvavan
a fő feszültséghez.
1.4 KÉSZÜLÉKEK CSATLAKOZTATÁSA A DV
12KHEZ
Most már hozzákötheti a 2 x 600 watt vagy 2 x
400 watt armatúrákat a DV-12K-hoz.
Az 1.2 és az 1.3-as lépésekben véghezvitte a kö-
vetkezőket;
• CsatlakoztattaaDV-12K-tegy‘tiszta‘cso-
porthoz,
• Felszerelteegylaposfelületre,
• Hozzákötötteafőfeszültséghez.
MostaVSA(armatúra)összekellkötniaDV-
12K-val.KérjükgondosanolvassaelaVSAins-
tallációs útmutatóját a hozzákapcsolás előtt,
hogy megbizonyosodjon a helyes csatlakoztatás-
ról. HaaVSA-kmegfelelőenlettekcsatlakoztat-
Kézikönyv DV-12K

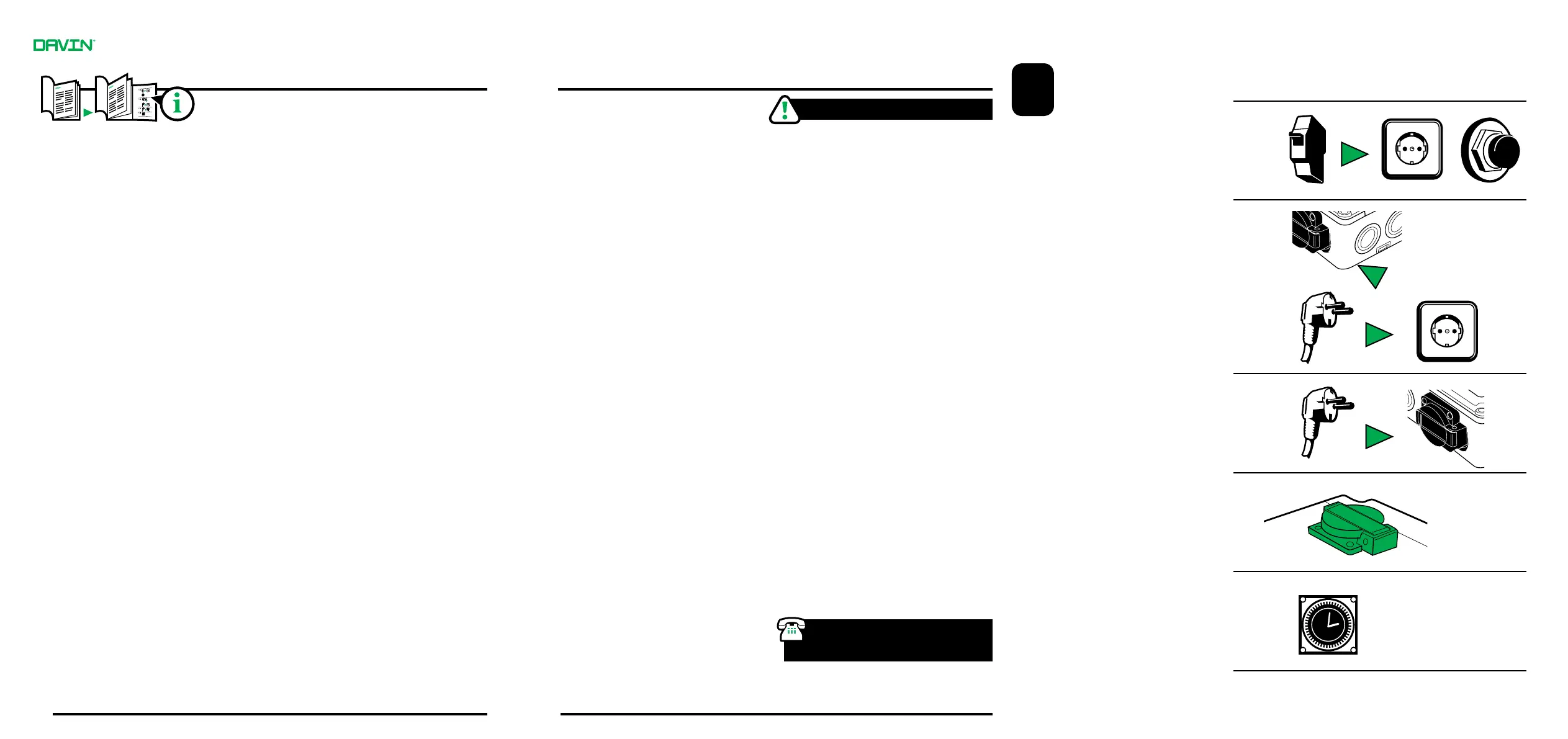

6
1.2
1.3
1.4
1.5
1.6
7
va,akkoregy230vkábelleszmindakétVSA-n.
DubjabeazösszesVSAkábeltaDV-12Koldalán
található 2 konnektorba. Ezzel sikeresen csatla-
koztattaaVSA-taDV-12K-hoz.
1.5 A KÁLYHA KONTAKT
A DV-14 K elején található egy (zöld) beépített
konnektoramax.6-Amperosfűtőtestszámára.
Ezazahováelhelyezhetiafűtőt.
1.6 A DV12K BEÁLLÍTÁSA HASZNÁLATRA
A DV-12K már készen áll a használatra, már
csak az időt kell beállítani.
• Távolítsaelaműanyagtetőtazidőkapcsolóról.
A jobb oldalán az órának egy 3 pozíciós kap-
csoló található.
1 = Folytamatosan ‘ON’, be
0 = minden ‘OFF’, ki
2 = A DV-12K kapcsol a beállított időben.
• Állítsaa3pozícióskapcsolótazórára(2)
• MostmegkellhatároznihogyaDV-12K-nak
mikor kell lennie ‘ON’ és ‘OFF’.
• Csináljaakövetkezőtazórakörülipöckökkel:
Bevannak nyomva a pöckök akkor az óra ki-
kapcsol ‘OFF’
Kivannak lökve a pöckök akkor az óra bekap-
csol ‘ON’?
• Ahhozhogyazidőzítő2időközöttkapcsoljon
(az ‚ON’ idő, és az ‚OFF’ idő), MINDEN pöcök-
nek a 2 idő között kikell lennie lökve.
• Alegrövidebbkapcsolásiidejeazórának15
perc.
• Amikoreldöntötteaz‚ON’és‚OFF’időket,
fordítsa el az órát lassan (kézzel) órajárás-
sal egyezően, hogy megbizonyosodjon benne,
hogy minden helyes.
• Hamegvanbizonyosodvaróla,hogyminden
a helyes időben kapcsol, akkor a DV-12K
készen áll a használatra.
1.7 AZ ÖN BIZTONSÁGA ÉRDEKÉBEN
• AmegfelelőműködéseaDV-12K-nakcsak
akkor van garantálva ha betartja ezt a kezelési
útmutatót.
• AnnakellenérehogyaDV-12Kinstallálása
lehetséges saját maga által is, ajánljuk hogy
ezt egy hivatalosan is elismert személy tegye
meg.
• DV-12Kinstallálásaelőtt,MUSZÁJlekötnie
a 220v áramot a csatlakozó pontról (tiszta‘
csoport) (Ellenőrizze ezt!)
• EzakezelésiútmutatócsakaDV-12K-hoz
használható.
• ADAVIN
®
termékekre 1 év gyári garancia van.
• Hogyerreagaranciárafellegyenjogosítva,
kötelező visszavinnie a DV-12K-t a vásárlás
helyére.
• Ajótállásérvénytelen,haváltozásokvannak
vegbevíve a DAVIN
®
termékeken a gyártó
írásbaadott engedélye nélkül.
• ADAVIN
®
jótállás érvénytelen a DV-12K
helytelen felszerelésével
• Semagyártója,semazimportőre,sema
kiskereskedői a DV-12K-nek nem felelősek a
károkért a DV-12K használatából kifolyólag.
SEGÉLYVONAL:
+31 (0)6 – 14 813 447
