13
Remarque: reportez-vous à la
norme ANSI Z21.58 pour Appareils
de cuisson au gaz d’extérieur,
Section 1.7 Enceintes pour systèmes
autonomes d’alimentation en gaz
de pétrole liquéfié.
Remarque: 4x4 po (102 x
102mm) ouverture de pour
conduite d’alimentation en gaz.
Remarque: la découpe de
chaque coin doit être d’un
angle de 90° pour que
les tiroirs d’accès portes
rentrent correctement.
INSTALLATION
CAVITÉ DIMENSIONS
BH1-48R BH1-36R
POUCES (MM) POUCES (MM)
A
Hauteur maximale de la coque de l’enceinte
35
½ (902) 35 ½ (902)
B
Profondeur de l’enveloppe de l’enceinte
22
¾ (578)
22 ¾ (578)
C
Profondeur minimale pour l’oscillation
3
¾ (95)
3 ¾ (95)
D
Largeur de la cavité de l’enceinte
51
⅝ (1318) 40 ½ (1029)
E
Hauteur de la cavité de l’enceinte
11
⅛ (283) 11 ⅛ (283)
f
Profondeur à l’ouverture de l’alimentation en gaz
18
½ (470) 18 ½ (470)
G
Hauteur de l’ouverture pour les portes d’accès /
tiroirs
20 (508) 20 (508)
H
Largeur d’ouverture pour portes d’accès / tiroirs
46 (1168) 34 (864)
PORTES D’ACCÈS
MODEL NUMBER
TIROIRS D’ACCÈS
MODEL NUMBER
CAVITÉ LARGEUR CAVITÉ HAUTEUR
POUCES (MM) POUCES (MM)
ADN1-20x48 ADR2-48 46 (1168) 20 (508)
ADN1-20x36 ADR2-36 34 (864) 20 (508)
ADN1-20x30 ADR2-30 28 (711) 20 (508)
ADN1-20x24 ADR2-24 22 (559) 20 (508)
D
E
G
H
A
B
C
F

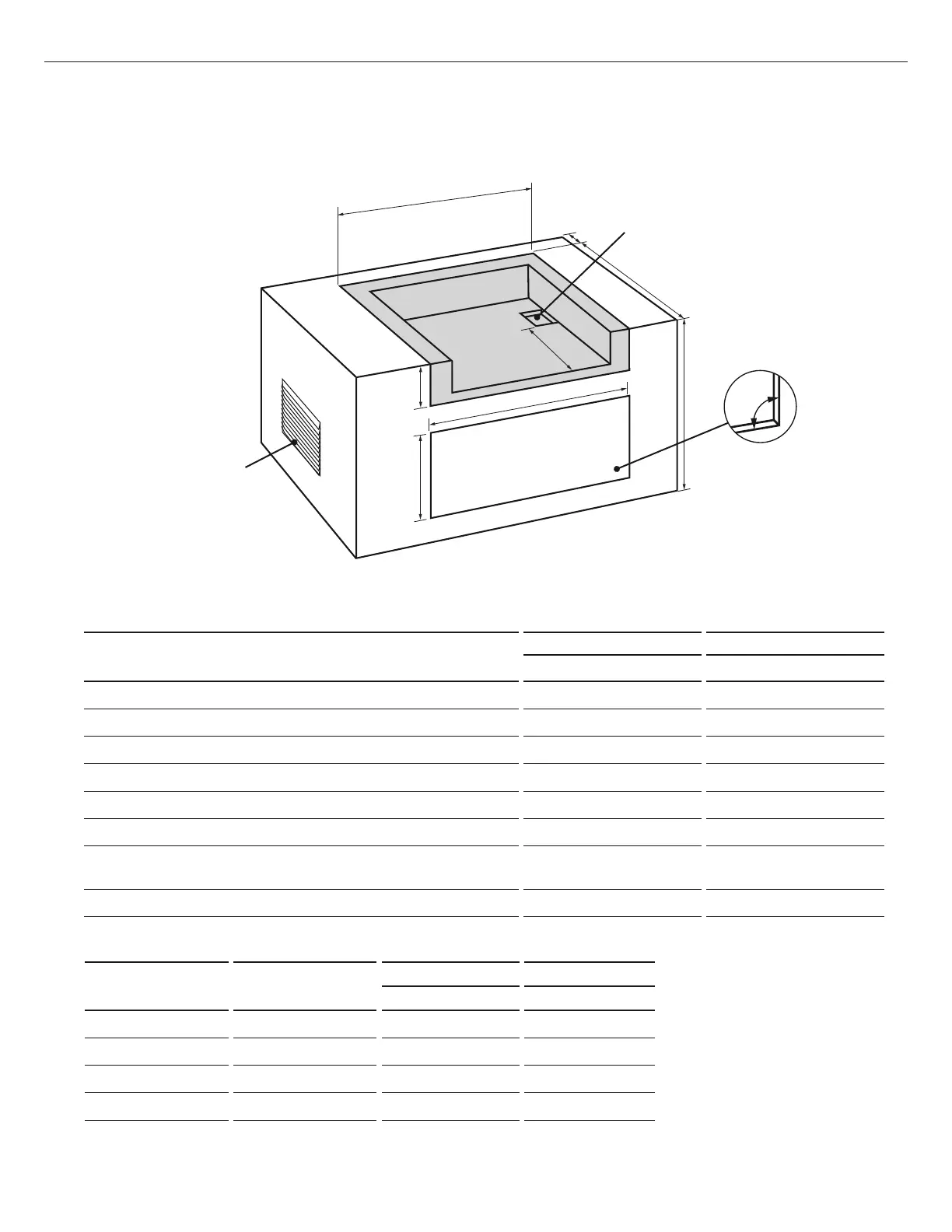

Détails d’une construction intégrée
Disposition pour enveloppe isolée seulement
FIG. 05
Pour information sur la façon dont commander les tiroirs ou les portes d’accès, contactez DCS au 1.888.936.7872.
