Notices d’emploi et avertissements
réservées au personnel qualifié
ATTENTION: utilisez seulement moteurs avec protection thermique et avec tension de résonance maxi-
male de 400V.
Tout esquisse e programmation de l’armoire de commande peuvent être effectuées en utilisant le touches
SEL et SET et les led de signalisation, comme par description suivante. Tout fonction de programmation
peuvent être effectuées à l’allumage de l’armoire de commande ou après une manœuvre de fermeture.
8.1 Sélection du numéro des moteurs
1. Pousser plusieurs fois SEL jusqu’à ce que la LED s’allume “ 1-2MOT “
2. Pousser SET et relâcher tout de suite : la led “ 1-2MOT “ commence à clignoter indiquant l’esquisse
sélectionnée actuellement (clignotement rapide = fonctionnement à 2 moteurs; clignotement lent =
fonctionnement à 1 moteur)
3. Pousser SEL pour changer le type de programme de fonctionnement
4. Pousser SET et relâcher tout de suite : la led “ 1-2MOT “ s’allume fixe (nouvelle esquisse mémorisée).
À ce point, pousser SEL pour sélectionner éventuellement une autre fonction de programmation ou,
sortir de la programmation (toutes les leds éteintes)
ATTENTION: quand un seul moteur marche, les entrées FCA/SIC2 et FCC fonctionnent respectivement
comme fin de course ouverture et fin de course fermeture, tandis que quand 2 moteurs marchent, l’en-
trée FCA/SIC2 fonctionne comme entrée pour barre palpeuse installée sur le vantail n. 2, FCC n’est
pas actif. En tout cas, court-circuiter vers le commune les entrées qui ne viennent pas utilisées.
8.2 Récepteur 433 Mhz incorporé
Apprentissage du radiocommande:
1. Appuyer plusieurs fois le bouton SEL jusqu’à le led RADIO s’allume.
2. Appuyer le touche SET e relâcher tout de suite : le led RADIO commence à clignoter et à indiquer l’état
d’apprentissage du récepteur.
3. Appuyer le touche du radiocommande que vous voulez apprendre. Le led reste allumé pour un petit
peu puis il commence de nouveaux a clignoter (touche appris).
4. Répéter le point 3 pour éventuels autres touches ou radiocommandes.
5. Attendre que le led s’allume fixe (apprentissage conclu). Á ce point, appuyer le touche SEL pour sélectionner
éventuellement une autre fonction de programmation ou, sortir de la programmation (tous les leds éteints).
RESET de la mémoire radiocommandes:
1. Appuyer plusieurs fois le bouton SEL jusqu’à le led RADIO s’allume.
2. Appuyer le touche SET et le tenir appuyé jusqu’à le led commence clignoter rapidement (annulation
en cours), relâcher le touche.
3. Attendre que le led soit allumé fixement (effacement conclu). Á ce point, appuyer le touche SEL pour sélection-
ner éventuellement une autre fonction de programmation ou, sortir de la programmation (tous les led éteints).
Il faut bien noter que l’armoire de commande reconnaît automatiquement le type de radiocommande au
premier apprentissage (dipswitch or rolling code) et secondement il recevra seulement autres radiocom-
mandes avec la même qualification.
8.3 Régulation de la force moteur
1. Appuyer plusieurs fois le bouton SEL jusqu’à le led “ FORZA “ s’allume.
2. Appuyer le touche SET e relâcher tout de suite : on voit la valeur de la force qui est actuellement établie
(8 niveaux disponibles comme par tableau).
3. Appuyer le touche SEL jusqu’à obtenir la configuration des leds correspondant à la valeur de la force désirée.
4. Appuyer le bouton SET et relâcher tout de suite : le led “ FORZA “ s’allume fixe (nouvelle valeur de force
mémorisée). Á ce point, appuyer le touche SEL pour sélectionner éventuellement une autre fonction
de programmation ou sortir de la programmation (tous les led éteints).

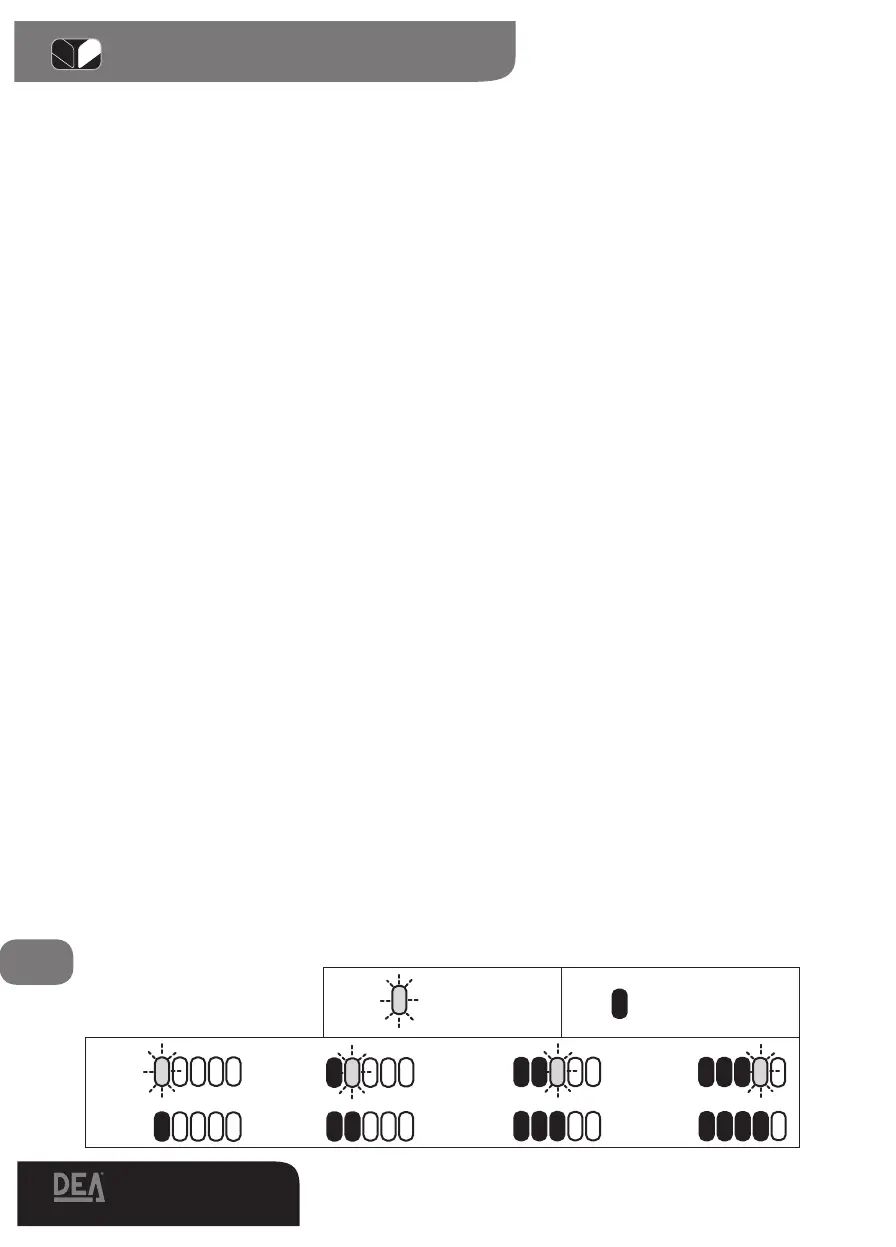

Niveau force
Led allumé
Led allumé avec
lumière fixe
30%
40%
50%
60%
70%
80%
90%
100%
