Instruções de funcionamento e avisos
apenas para pessoal qualificado
nados por motores de 230 V ~
O ambiente para o qual foram projectados e testados é a “normal” situação de abertura civil.
ATENÇÃO A utilização do produto em condições anormais não previstas pelo construtor pode
gerar situações de perigo; respeitar as condições previstas nas presentes instruções. A2
ATENÇÃO Em nenhum caso utilizar o produto em presença de atmosfera explosiva. Em nenhum
caso utilizar o produto em ambientes que possam ser agressivos e danificar as partes do produto. A3
7 INSTRUÇÕES DE MONTAGEM E LIGAÇÃO
Ligar-se à rede 230 V. ~ 50 Hz através de um interruptor omnipolar ou outro dispositivo que assegure
a desconexão omnipolar da rede, com uma distância de abertura dos contactos = 3,5 mm; utilizar um
cabo com secção min. 3 x 1,5 mm² (a exemplo tipo H07RN-F).

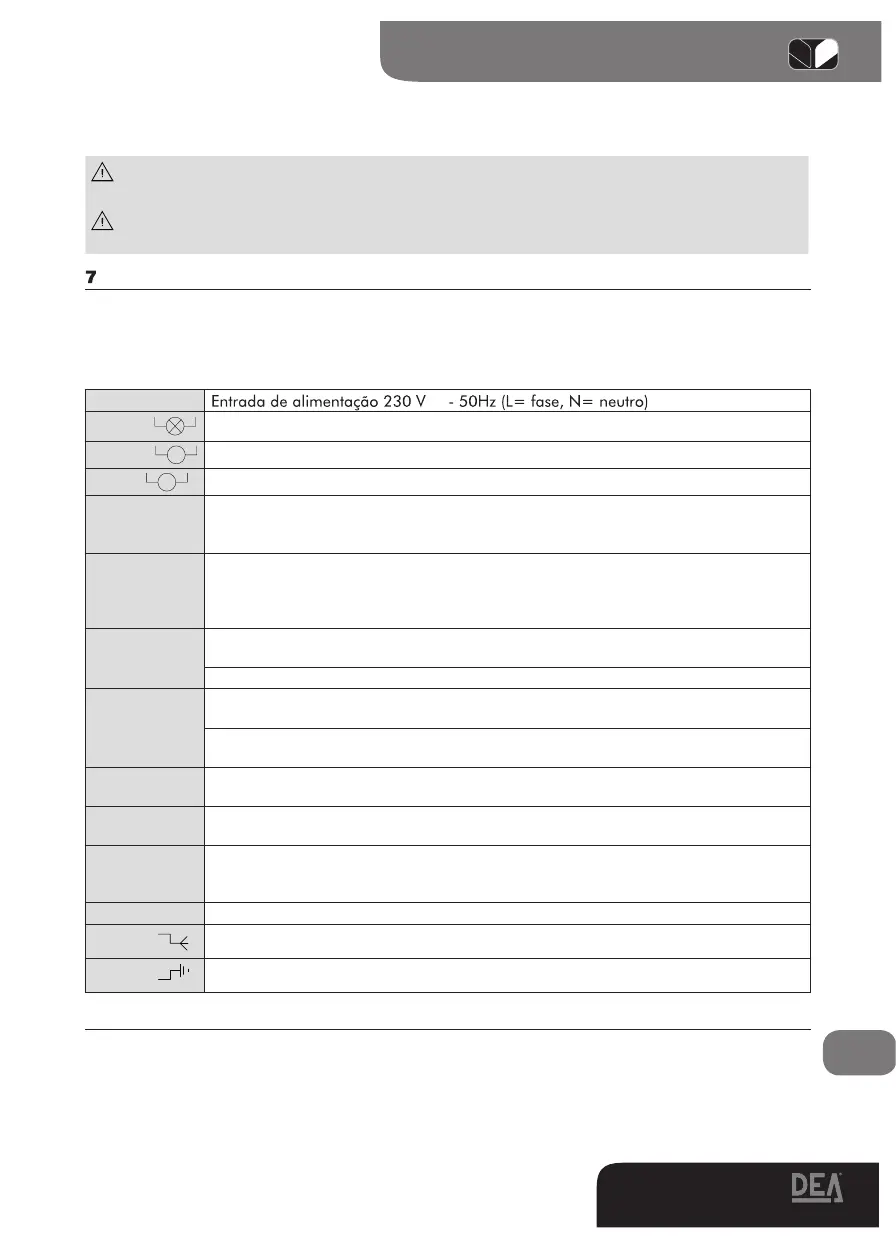

Tabela 1 Ligação aos terminais
1-2 F N Entrada de alimentação 230 V ~ - 50Hz (L= fase, N= neutro)
3-4
Saída para luz intermitente 230V ~ 50 Hz, 40W
5-6-7
Saída para ligação do motor 2, Max. 500W (5 = abre, 6 = comum, 7 = fecha)
8-9-10
Saída para ligação do motor 1, Max. 500W (8 = abre, 9 = comum, 10 = fecha)
11-13 24Vsic
Saída de 24V ~ para alimentação de dispositivos de segurança controlados. Utilizar
para alimentação dos emissores (TX) das fotocélulas e dos dispositivos de segurança
em que se queira verificar o seu funcionamento no início de cada manobra
12-13 24Vaux
Saída de 24V ~ para alimentação de dispositivos de segurança não controlados e di-
spositivos auxiliares. Utilizar para alimentação para dispositivos auxiliares, tais como,
receptores (RX) das fotocélulas e dispositivos de segurança que não seja necessário
verificar o seu funcionamento no início de cada manobra.
14 FCC
AVISO funcionamento a 1 motor: Entrada de fim-de-curso de fecho N.F.. Se não usada
ligar ao terminal n.º 19
AVISO funcionamento a 2 motores: Entrada não usada, ligar ao terminal n.º 19
15 FCA/SIC2
AAVISO funcionamento a 1 motor: Entrada de fim-de-curso de abertura N.F.. Se não
usada ligar ao terminal n.º 19
AVISO funcionamento a 2 motores: Entrada N.F. para dispositivos de segurança externos.
Inverte o movimento quando é activada. Se não for usada, ligar ao terminal n.º 19.
16 SIC1
Entrada N.F. para dispositivos de segurança externos. Inverte o movimento quando é
activada. Se não for usada, ligar ao terminal n.º 19.
17 FOTO
Entrada N.F. para fotocélulas, quando é activada no fecho, inverte o movimento. Se
não for usada, ligar ao terminal n.º 19
18 START
Entrada N.A. de abertura. Quando activada dá impulso de abertura ou de fecho ao
portão. Pode funcionar em modo de “inversão” ou no modo “passo-a-passo” (ver pa-
ragrafo 8.5). Pode também ser usada para a ligação de um contacto temporizado.
19 COM Comum das entradas
20
Sinal da antena
21
Massa da antena
8 INSTRUÇÕES DE USO
Depois de efectuar todas as ligações na placa de terminais, não esquecer de ligar todas as entradas N.F.
não utilizadas ao comum das entradas e alimentar a central.
ATENÇÃO: Ligar o fio de fase ao terminal “L” e o neutro ao terminal “N”.
ATENÇÃO: Utilizar apenas operadores com protecção térmica e com uma tensão de ressonância máxi-
ma de 400V.
Todas as definições e programações da central de comando são efectuadas utilizando as duas teclas SEL
