Istruzioni d’uso ed avvertenze ad utilizzo
esclusivo di personale qualificato
6 CONDIZIONI DI UTILIZZAZIONE PREVISTE
I quadri di comando 212 E sono stati realizzati per l’automazione di chiusure con motori 230 V ~
L’ambiente per il quale sono stati progettati e testati è la “normale” situazione per aperture civili.
ATTENZIONE L’utilizzo del prodotto in condizioni anomale non previste dal costruttore può gene-
rare situazioni di pericolo; rispettare le condizioni previste dalle presenti istruzioni. A2
ATTENZIONE In nessun caso utilizzare il prodotto in presenza di atmosfera esplosiva. In nessun caso
utilizzare il prodotto in ambienti che possono essere aggressivi e danneggiare parti del prodotto. A3
7 ISTRUZIONI DI MONTAGGIO E CABLAGGIO
Collegarsi alla rete 230 V ~ - 50 Hz tramite un interruttore onnipolare o altro dispositivo che assicuri
la onnipolare disinserzione della rete, con una distanza di apertura dei contatti = 3,5 mm; utilizzare un
cavo con sezione min. 3 x 1,5 mm² (ad esempio tipo H07RN-F).

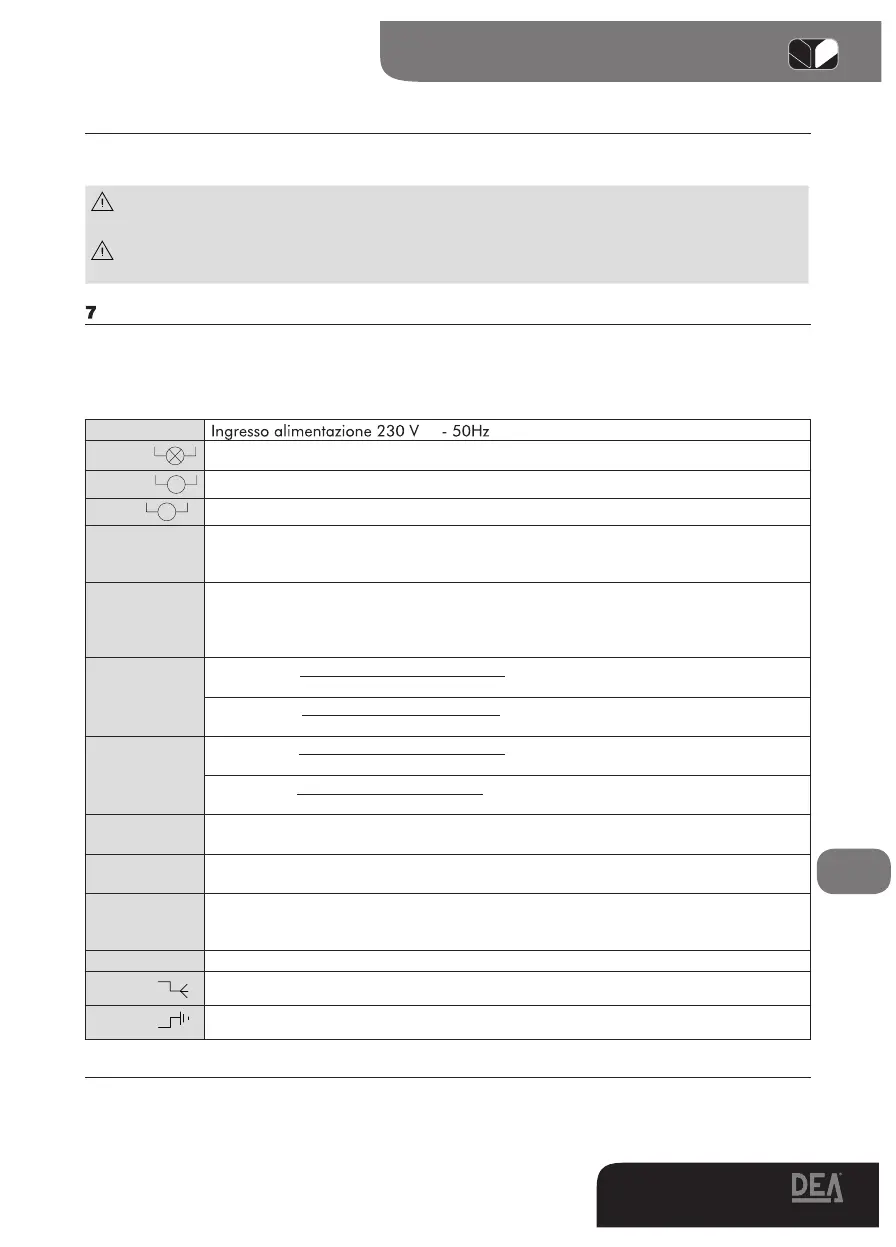

Tabella 1 Collegamento alle morsettiere
1-2 L N Ingresso alimentazione 230 V ~ - 50Hz (L = fase, N = neutro)
3-4
Uscita lampeggiante 230 V ~ 50 Hz max 40W
5-6-7
Uscita motore 2 max 500W (5 = apre, 6 = comune, 7 = chiude)
8-9-10
Uscita motore 1 max 500W (8 = apre, 9 = comune, 10 = chiude)
11-13 24Vsic
Uscita 24 V ~ alimentazione dispositivi di sicurezza controllati. Da utilizzare per
l’alimentazione dei TX fotocellula e dei dispositivi di sicurezza nel caso in cui si voglia
verificare il funzionamento degli stessi all’inizio di ogni manovra
12-13 24Vaux
Uscita 24 V ~ alimentazione ausiliari e dispositivi di sicurezza non controllati. Da uti-
lizzare per l’alimentazione di eventuali dispositivi ausiliari, dei RX fotocellula (in ogni
caso), e dei dispositivi di sicurezza nel caso in cui non si voglia verificare il funziona-
mento degli stessi all’inizio di ogni manovra.
14 FCC
ATTENZIONE funzionamento ad 1 motore: Ingresso N.C. finecorsa chiusura. Se non
utilizzato cortocircuitare al morsetto n°19
ATTENZIONE funzionamento a 2 motori: Ingresso non utilizzato, cortocircuitare al
morsetto n°19
15 FCA/SIC2
ATTENZIONE funzionamento ad 1 motore: Ingresso N.C. finecorsa apertura. Se non
utilizzato cortocircuitare al morsetto n°19
ATTENZIONE funzionamento a 2 motori: Ingresso N.C. dispositivo di sicurezza esterno.
In caso di intervento inverte il moto. Se non utilizzato cortocircuitare al morsetto n°19
16 SIC1
Ingresso N.C. dispositivo di sicurezza esterno. In caso di intervento inverte il moto. Se
non utilizzato cortocircuitare al morsetto n°19
17 FOTO
Ingresso N.C. fotocellula. In caso di intervento durante la chiusura inverte il moto. Se
non utilizzato cortocircuitare al morsetto n°19
18 START
Ingresso N.O. start. In caso di intervento provoca l’apertura o la chiusura. Può fun-
zionare in modalità “inversione” o “passo - passo” (Vedi paragrafo 8.5). Può essere
utilizzato anche per la connessione di un contatto temporizzato.
19 COM Comune ingressi
20
Segnale antenna
21
Massa antenna
8 ISTRUZIONI D’USO
Dopo avere eseguito correttamente tutti i collegamenti alle morsettiere ricordandosi di ponticellare gli
ingressi “normalmente chiusi” non utilizzati, alimentare la centrale di comando.
ATTENZIONE: Assicurarsi di collegare il cavo di fase al morsetto “L” e il neutro al morsetto “N”.
ATTENZIONE: Utilizzare soltanto motori protetti termicamente e con tensione di risonanza massima di
400V
