9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были
выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель
в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту
лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.
При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить
плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из
строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.
10. Для включения усилителя, необходимо на управляющий вход усилителя (REM IN) подать положительный потенциал
+12 Вольт через тумблер , либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).
11. Индикатор LED на передней панели усилителя загорится синим показывая, что усилитель включен. В случае если
индикатор не загорелся перейдите в раздел «Возможные неисправности и их решения» для получения дополнительной
информации.
12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального
уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.
RU
5. СХЕМ Ы П ОД КЛЮЧ Е НИЙ
240-350
180-240
150-180
120-150
100-120
80-100
60-80
40-60
20-40
8-20
0-8
0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8
53,5
33,6
21,2
8,4
5,3
3,3
2,1
1,3
0,8
1/0
2
4
8
10
12
14
16
18
A.W.G
мм²
Сечение
Длина кабеля (м)
Потребляемый ток (А)
20 000
25 000
15 000
10 000
8000
6000
4000
2000
1000
500
250
100
0-1 1-2 2-3 3-4 4-5 5-6 6-7
Длина кабеля (м)
Потребляемая мощность (W)
7-8
16,8
8,37
5,26
2,08
5
8
10
14
A.W.G
мм²
Размер
Используйте таблицу ниже, выберите нужное сечение
исходя из длинны и потребляемого тока.
Используйте таблицу ниже, выберите нужное сечение
исходя из длинны и потребляемой мощности.

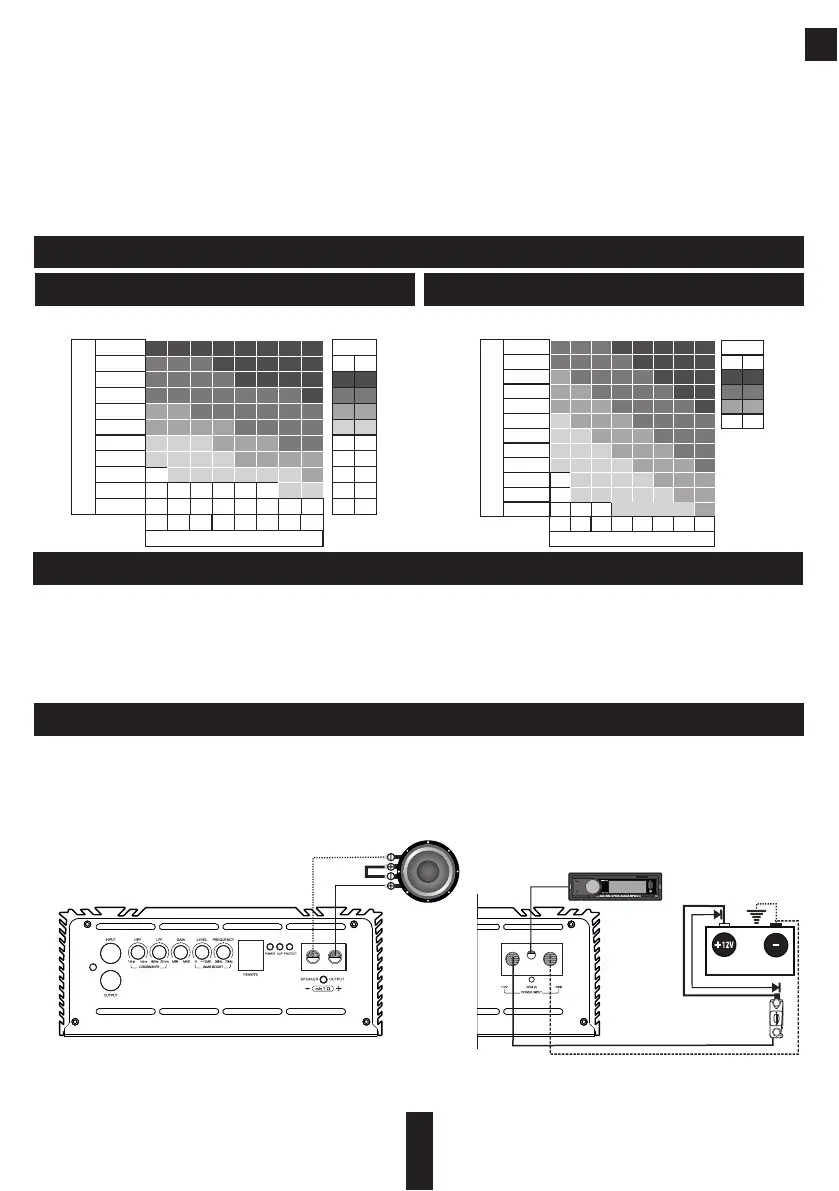

4. ВЫ Б ОР СЕЧ Е НИЯ СИЛ О ВЫХ И АК УСТИЧ Е С КИХ КА Б ЕЛЕЙ
Вы бор с еч ен ия си ло во го к аб еля Выбор сечения акустического кабеля
Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим выходам на
терминале усилителя, обозначенные SPEAKER OUTPUT, как показано на схеме. Для подключения питания необходимо
использовать специализированные силовые провода, предохранитель помещается в держатель и устанавливается в
разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным
+12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе. Длина и
сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец подключите к
минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным GND. Подключите ГУ к
низкоуровневым входам усилителя при помощи RCA кабеля.
13
Внимание!!! Минимально допустимым сопротивлением при подключении является 1 Ом. Для усилителей
AAP-350.1D, AAP-550.1D, AAP-800.1D, AAP-1200.1D, AAP-1600.1D, AAP-2100.1D рабочее напряжение
составляет 9-15 В.
Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера.
Шаг 2. Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера.
Шаг 3. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12V. Не
забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.
Шаг 4. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления подключите к
клеммам, обозначенным GND.
Шаг 5. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя, обозначенной
REM IN.
Стандартная схема подключения одноканального усилителя к одному сабвуферу и к АКБ
Предохранитель
1-4 Oм
5/FL
Аккумулятор
не более 40 см
