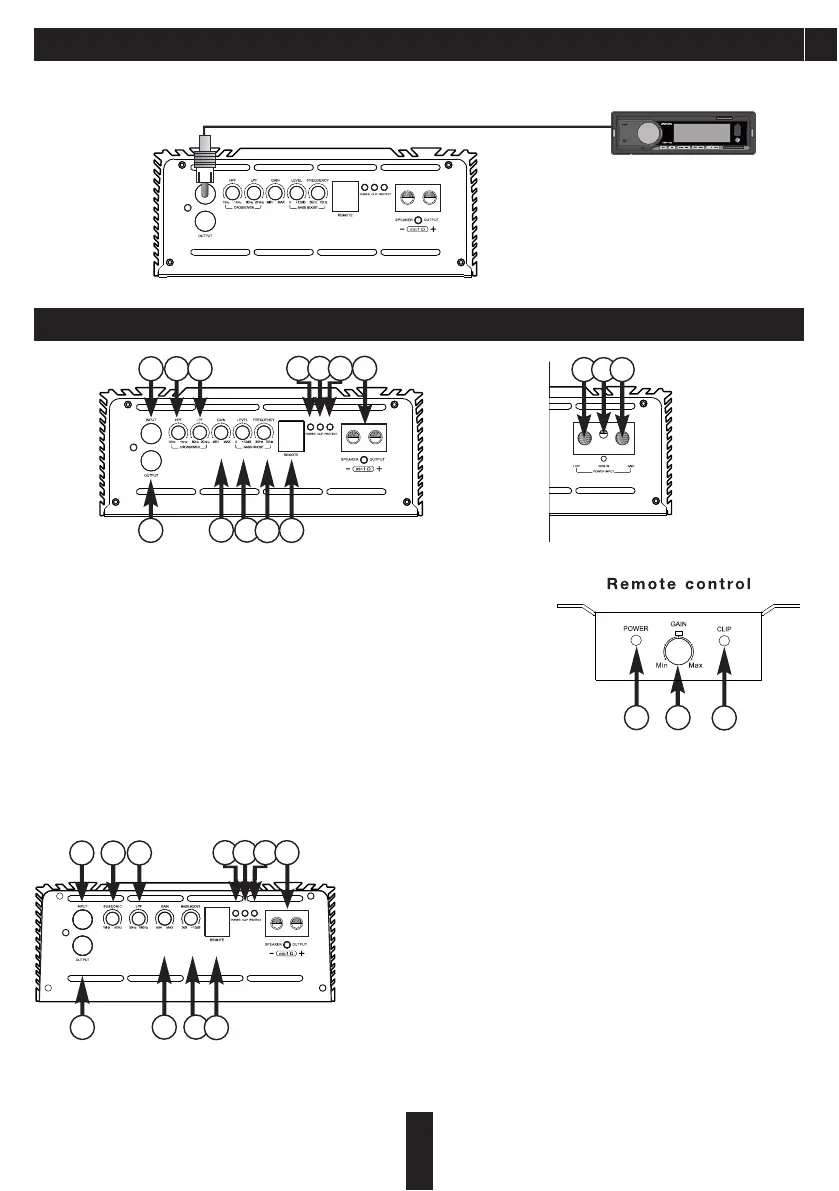

Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входу RCA
на усилителе, обозначенным INPUT.
RU
На зна че ни е раз ъе мо в и о рг ан ов уп ра вл ени я
1. INPUT – вход сигнала, линейный вход RCA
2. CROSSOVER – HPF – фильтр высоких частот (15 Гц – 1 КГц при 12 дБ/Окт)
3. CROSSOVER – LPF – фильтр низких частот (80 Гц – 20 кГц при 12 дБ/Окт)
4. POWER – индикатор работы (синий)
5. CLIP – индикатор по клиппу (желтый)
6. PROTECT – индикатор защиты (красный)
7. SPEAKER OUTPUT – терминал подключения динамиков
8. +12V – терминал подключения питания +12 В
9. REM IN – разъём провода дистанционного включения усилителя
10. GND – терминал подключения заземления
11. GAIN – регулировка уровня входного сигнала (0,2 В – 6 В)
12. BASS BOOST – LEVEL – регулировка уровня подъема баса (0 – 12 дБ)
13. BASS BOOST – FREQUENCY – регулировка частоты подъема баса (35 – 70 Гц)
14. REMOTE - вход подключения дистанционного регулятора баса
15. OUTPUT - выход сигнала, линейный выход RCA
14
16. POWER – индикатор работы (синий)
17. Дистанционный регулятор уровня
входного сигнала
18. CLIP – индикатор по клиппу (желтый)
Ст а нд а рт н ая с хе м а п о д к л ю че н ия о дн о ка н ал ь но г о у с ил и те л я к Г У
5/FL
1 2 3
4
5
6
7
11
12
13
1415
8 9 10
1 2 3
4
5
6
7
11
12
13
14
AAP-350.1D, AAP-550.1D
AAP-800.1D, AAP-1200.1D, AAP-1600.1D, AAP-2100.1D
1. INPUT – вход сигнала, линейный вход RCA
2. SUBSONIC – фильтр инфранизких частот
(15 Гц – 50 Гц при 12 дБ/Окт)
3. LPF – фильтр низких частот (35 Гц – 180 Гц при 12 дБ/Окт)
4. POWER – индикатор работы (синий)
5. CLIP – индикатор по клиппу (желтый)
6. PROTECT – индикатор защиты (красный)
7. SPEAKER OUTPUT – терминал подключения динамиков
8. +12V – терминал подключения питания +12 В
9. REM IN – разъём провода дистанционного включения усилителя
10. GND – терминал подключения заземления
11. GAIN – регулировка уровня входного сигнала (0,2 В – 6 В)
12. BASS BOOST – регулировка уровня подъема баса
(0 – 12 дБ при 45 Гц)
13. REMOTE - вход подключения дистанционного регулятора баса
14. OUTPUT - выход сигнала, линейный выход RCA
16 17 18
