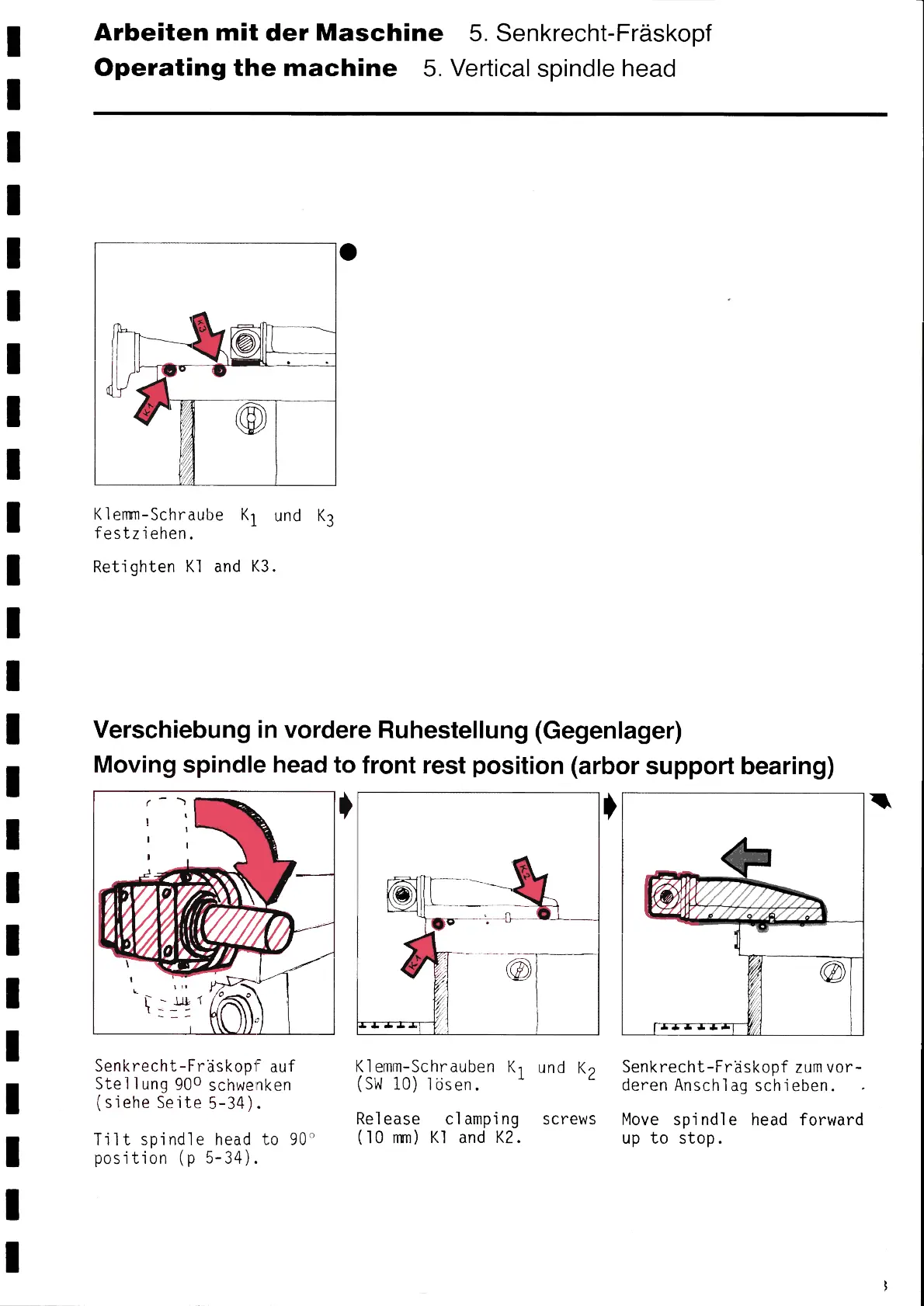

Arbeíten mit der Maschine 5. Senkrecht-Fräskopf
Operating the machine
5. Vertical spindle head
~/
~
η
~
K1emm-Schraube K1 und K3
festzieheri.
Retighten K1 and K3.
Verschiebung ín vordere Ruhestellung (Gegenlager)
Movíng spíndle head to front rest posítíon (arbor support bearíng)
Senkrecht-Fräskopf auf
Stellung 900 schwenken
(siehe Seite 5-34).
,
ı;
41
®
,
®
/
®
K1emm-Schrauben K1 und K2 Senkrecht-Fraskopf zumvor-
(Sw 10) lösen.
deren Anschlag schieben.
Release clamping screws Move spindle head forward
Ti1t spindle head to 900 (10 mm) K1 and K2.
position (p 5-34).
up to stop.
5-43
