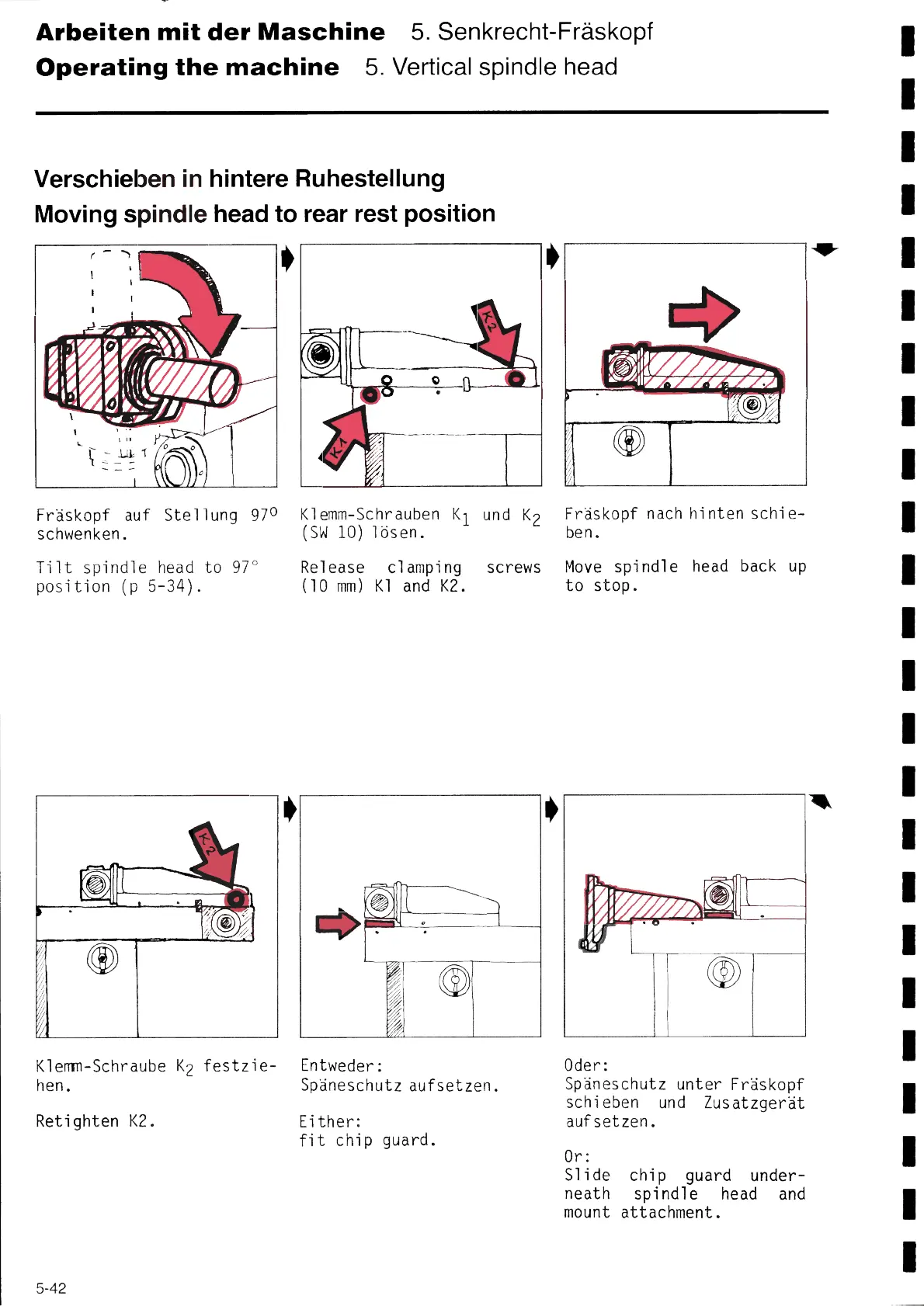

Arbeiten mit der Maschine 5. Senkrecht-Fräskopf
Operating the machíne 5. Vertical spindle head
Verschíeben ín híntere Ruhestellung
Movíng spindle head to rear rest posítíon
~
Fräskopf auf Stellung 97°
schwenken.
Ti1t spindle head to 97°
position (p 5-34).
K1emm-Schraube K2 festzie-
hen.
Retighten K2.
K1emm-Schrauben K1 und K2
(SW 10) lösen.
Release clamping screws
(10 mm) K1 and K2.
Entweder:
Späneschutz aufsetzen.
Either:
fit chip guard.
Fräskopf nach hinten schie-
ben.
Move spindle head back up
to stop.
Oder:
Späneschutz unter Fräskopf
schíeben und Zusatzgerät
aufsetzen.
Or.
S1ide chip guard under-
neath spindle head and
mount attachment.
+
5-42
