Arbeiten mit dem Zubehőr 2. Universaltisch
Use of attachments 2. Universal table

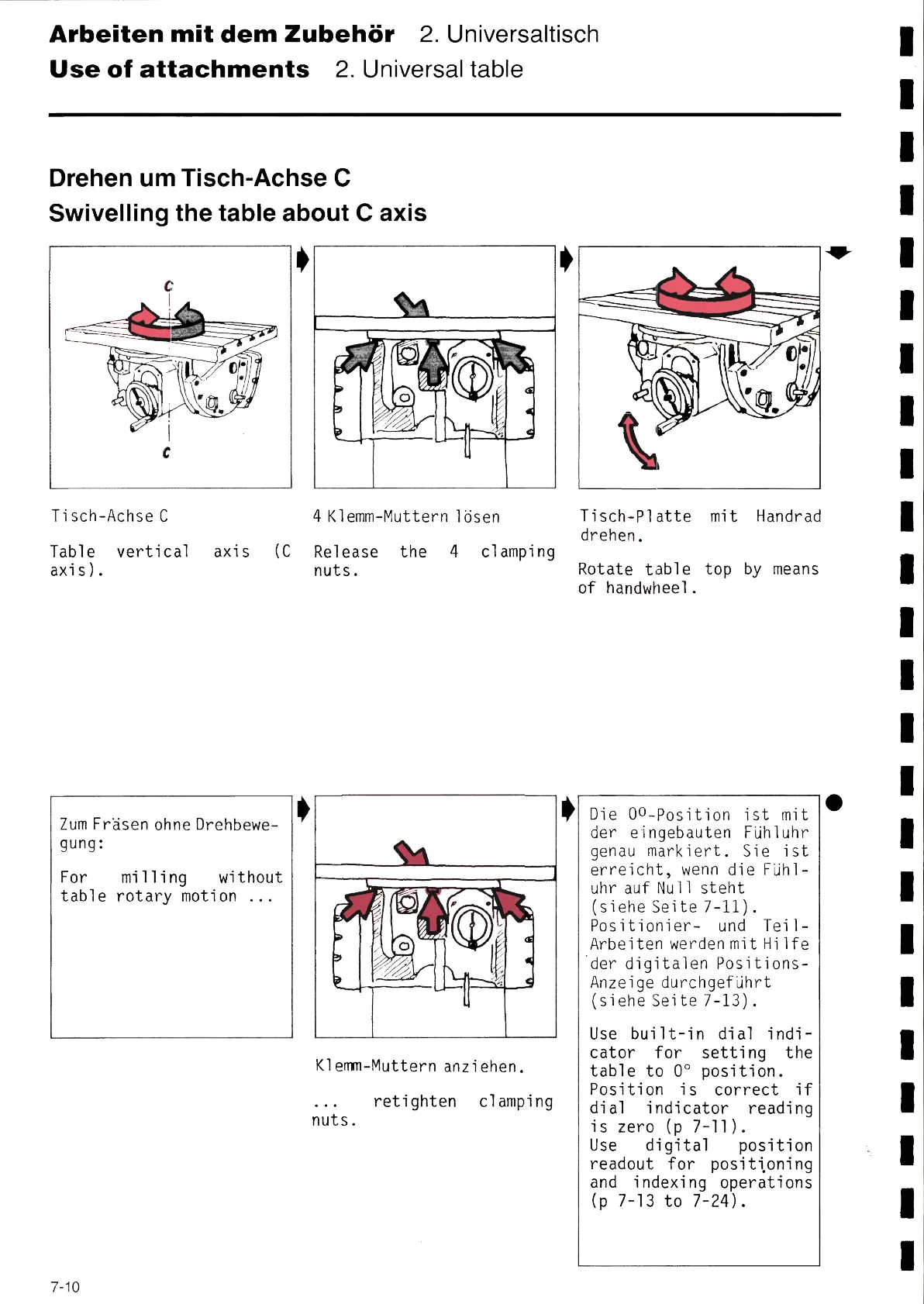

Drehen um Tísch-Achse C
Swívellíng the table about C axís
Tisch-Achse C
Tab1e vertical axis (C
axís).
Zum Fräsen ohne Drehbewe-
gung:
For milling without
table rotary motion ...
~
,
4 K1emm-Muttern lösen
Release the 4 clamping
nuts.
K1emm-Muttern anziehen.
... retighten clamping
nuts.
Tisch-Platte mit Handrad
drehen.
Rotate table top by means
of handwheel.
Die Oo-Position ist mit
der eingebauten Fühluhr
genau markiert. Síe ist
erreicht, wenn die Füh1-
uhr auf Nu11 steht
(siehe Seite 7-11).
Positíonier- und Tei1-
Arbeiten werden mit Hi 1fe
der digítalen Positions-
Anzeige durchgeführt
(siehe Seite 7-13).
Use buílt-ín dial indi-
cator for setting the
table to 0° position.
Position is correct if
dial indicator reading
is zero (p 7-11).
Use digital position
readout for positioning
and indexing operations
(p 7-13 to 7-24).
